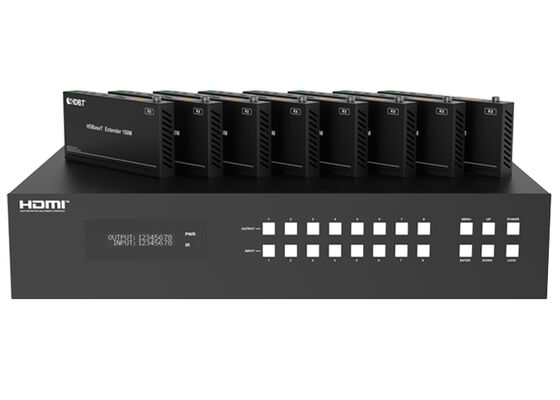

VINCAN 8x8 HDBaseT HDMI Matrix Switcher, 4K604:44 con PoC e 8 ricevitori
8x8 HDBaseT HDMI Matrix Switcher con 4K604:4:4
L'HDMI Matrix Switcher VINCAN 8x8 HDBaseT combina il routing indipendente delle sorgenti, la distribuzione video a lunga distanza e l'estrazione audio in un sistema rack-mount 2U.Collegare otto sorgenti HDMI e distribuirli in otto zone di uscita selezionabili in modo indipendente.
Ogni zona dispone di un'uscita HDMI locale e un'uscita HDBaseT specchiata, consentendo di collegare fino a 16 display.Disegnati per installazioni AV professionali, questo commutatore 4K60 HDMI supporta risoluzioni video fino a 4K a 60Hz con 4:44 campionamento cromatico, supporto HDR, 24V PoC e più opzioni di controllo.
Routing di matrice HDMI 8x8 flessibile
Selezionare qualsiasi ingresso HDMI per una delle otto zone di uscita.Ogni uscita locale HDMI e la sua uscita HDBaseT accoppiata visualizzano contemporaneamente lo stesso segnale selezionatoQuesta configurazione è adatta per le installazioni che richiedono sia schermi vicini sia schermi remoti.
4K604:44 Video con supporto HDR
Con conformità HDMI 2.0b e larghezza di banda 18Gbps, la matrice supporta 4K a 60Hz con 4:41:4 campionamento cromatico per immagini dettagliate e testo di presentazione chiaro.x compatibilità supporta l'integrazione con fonti e display HDMI compatibili.
HDBaseT Estensione fino a 120 m a 4K
Trasmettere video a ciascun ricevitore remoto tramite un singolo cavo Cat5e, Cat6 o Cat7.
Questo switcher HDBaseT a matrice 8x8 fornisce una soluzione di distribuzione centralizzata per display situati in strutture di riunioni, aule, spazi commerciali e strutture ospitalità.
24V PoC per ricevitori remoti
Tutte e otto le uscite HDBaseT supportano 24V Power over Cable. La matrice può alimentare i ricevitori inclusi attraverso lo stesso cavo utilizzato per la trasmissione del segnale,ridurre la necessità di adattatori di alimentazione separati nei punti di visualizzazione remoti.
Downscaling di uscita HDMI indipendente
Ogni uscita HDMI supporta il downscaling indipendente da 4K a 1080p. Ciò consente di utilizzare un display locale 1080p insieme a un display 4K compatibile collegato tramite l'uscita HDBaseT accoppiata.La funzione consente agli installatori di inserire display a risoluzione mista nello stesso sistema di distribuzione AV.
Estrazione audio per ogni zona di uscita

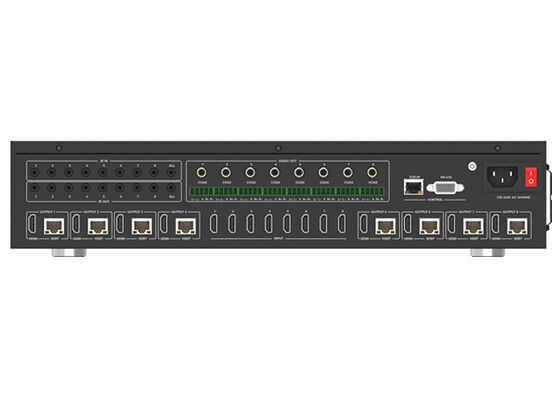

La matrice HDMI con estrazione audio fornisce otto uscite audio digitali coassiali e otto uscite audio analogiche bilanciate.
Le uscite analogiche bilanciate supportano audio PCM a due canali,mentre HDMI audio pass-through supporta formati multicanale tra cui LPCM, Dolby TrueHD e DTS-HD Master Audio. Ogni ricevitore HDBaseT incluso dispone anche di un'uscita audio analogica per connessioni audio vicino al display remoto.
Interfaccia grafica web, RS-232 e controllo IR
Azionare la matrice tramite i pulsanti del pannello frontale, inclusi il telecomando IR, RS-232, LAN o la GUI Web integrata.Gestione EDID avanzata aiuta gli installatori a configurare la compatibilità sorgente e visualizzazione, mentre le funzioni di controllo CEC e di matrice IR offrono ulteriori opzioni di controllo delle apparecchiature.
Specifiche tecniche
| Specificità |
Dettagli |
| Input HDMI |
8 |
| Zone di uscita selezionabili in modo indipendente |
8 |
| Uscite HDMI locali |
8 |
| Uscite HDBaseT |
8, rispecchiato con le uscite HDMI corrispondenti |
| Display connessi massimi |
16 in 8 zone di uscita |
| Risoluzione video massima |
4K a 60Hz, 4:4:4 |
| Larghezza di banda video |
18 Gbps |
| Versione HDMI |
HDMI 2.0b |
| Supporto HDCP |
HDCP 2.2 e HDCP 1.x |
| Formati HDR |
HDR10, HDR10+, Dolby Vision, HLG |
| Distanza di trasmissione HDBaseT |
Fino a 120 m a 4K; fino a 150 m a 1080p |
| Cavi di trasmissione supportati |
Categorie 5e, 6 e 7 |
| Potenza su cavo |
24V PoC su tutte le uscite HDBaseT |
| Riduzione della scala di uscita HDMI |
Riduzione di scala indipendente da 4K a 1080p |
| Fabbricazione di apparecchiature per la trasmissione audio |
8 uscite coassiali |
| Fabbricazione di apparecchiature per la trasmissione audio |
8 uscite analogiche bilanciate |
| Gestione dell'EDID |
Sostenuto |
| Controllo CEC |
Sostenuto |
| Metodi di controllo |
Pannello frontale, telecomando IR, RS-232, LAN, Web GUI |
| Dimensione del rack |
2U |
| Dimensioni della matrice |
440 × 374 × 88,6 mm |
| Peso della matrice |
6.54 kg |
| Input di potenza |
AC 100-240V, 50/60Hz |
| Consumo di potenza massimo |
125 W |
| Temperatura di funzionamento |
0-40°C |
| Inclusi i ricevitori HDBaseT |
8 |
Applicazioni
- Saloni di riunioni e strutture di formazione aziendali
- Sistema AV per le aule e l'istruzione
- Alberghi, ristoranti e bar sportivi
- Display per il commercio al dettaglio e segnaletica digitale
- Distribuzione audiovisiva multi-camera
- Installazioni che combinano visualizzazioni locali e remote
Domande frequenti
Tutti e 16 i display possono selezionare fonti diverse in modo indipendente?
La matrice fornisce otto zone di uscita selezionabili in modo indipendente.
Supporta video 4K su 150 metri?
Il manuale fornito specifica una lunghezza massima di 120 metri per il video 4K e di 150 metri per il video 1080p su cavo Cat5e, Cat6 o Cat7.
Sono inclusi i ricevitori HDBaseT?
Il pacchetto standard elencato nel manuale include otto ricevitori HDBaseT.
I ricevitori richiedono adattatori di alimentazione separati?
Quando vengono alimentati dalla matrice attraverso la connessione PoC 24V supportata, i ricevitori non richiedono adattatori di alimentazione locali separati.
La matrice puo' essere controllata attraverso un browser?
Sì. L'interfaccia grafica web integrata fornisce il controllo basato su browser su una rete locale. RS-232, LAN, pannello frontale e controllo remoto IR sono anche supportati.
