Dettagli:
|
| HDCP compiacente: | HDCP 2,2/1.x | Larghezza di banda video: | 594MHz/18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | Audio formati di HDMI: | LPCM 7.1CH, Dolby TrueHD e Master audio di DTS-HD |
| Input: | 4×HDMI tipo finestra 1×Micro USB del ricevitore 1×IR di A [19-pin femminile] | Uscite: | 4×HDMI tipo A [19-pin femminili] |
| Alloggio: | Recinzione del metallo | Colore: | Nero |
| Dimensioni: | 220mm (W)×205mm (D)×19mm (H) | Peso: | 535g |
| Alimentazione elettrica: | Input: AC100~240V 50/60Hz ha prodotto: CC 12V/2.5A (la norma di US/EU, CE/FCC/UL ha certificato) | Power Consumption: | 11.04W |
| Temperatura di funzionamento: | 0°C ~ 40°C/32°F ~ 104°F | Temperatura di stoccaggio: | -20°C ~ 60°C/-4°F ~ 140°F |
| Umidità relativa: | RH di 20~90% (senza condensazione) | ||
| Evidenziare: | video scambista 4x4,scambista di 18Gbps 4k HDMI,video scambista di 594MHz 4x4 |
||

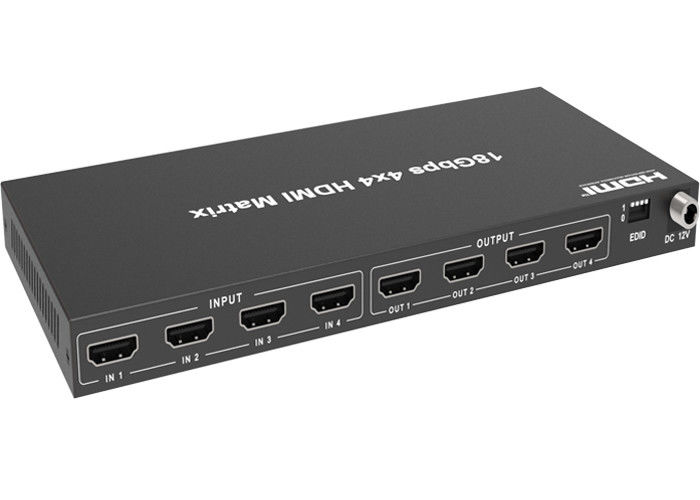

video scambista della matrice 4x4 di 18Gbps 4k Hdmi
video recinzione del metallo dello scambista 4x4 di 594MHz 18Gbps 4k HDMI HDCP 2,2
1. Introduzione
Le gestioni di matrici di 4x4 HDMI la trasmissione del segnale video (fino al 4:4 di 4K2K@60Hz YCbCr: 4) con audio digitale multicanale da fino a quattro
alte fonti di definizione a fino a quattro uscite di HDMI. Ogni uscita sostiene la funzionalità del downscaler. Può visualizzare lo stessi o lo schermo differente su quattro esposizioni (l'utente può scegliere lo schermo di visualizzazione per tutta la fonte del segnale). Inoltre, il prodotto ha il modo di distribuzione e modo di commutazione.
2. Caratteristiche
☆ HDCP 2,2 compiacente
☆ fino a 4K2K@60Hz con il 4:4 di 24bit RGB/YCbCr: 4
☆ HDR, HDR10, HDR10+, passthrough di visione di Dolby
Il ☆ sostiene LPCM 7.1CH, Dolby TrueHD e Master audio di DTS-HD
Il ☆ sostiene 4K - > 1080P Downscaler
Il supporto del ☆ ha avanzato la gestione di EDID
Controllo flessibile del ☆ tramite pannello o telecomando di IR
3. Indice del pacchetto
①matrice di 1× 4×4 HDMI
②Adattatore di potere di 1× 12V/2.5A
③Telecomando di IR della matrice 1×
④Manuale dell'utente 1×
⑤2× che monta le orecchie
comandi 4.Operation e funzioni
Pannello frontale
|
NO. |
Nome |
Descrizione di funzione |
|
1 |
Schermo di OLED |
Stato di commutazione della matrice dell'esposizione, porto dell'ingresso/uscita, EDID, Di baud rate, indirizzo ip. |
|
2 |
Potere LED |
Il LED si illuminerà nel verde quando il prodotto è collegato all'alimentazione elettrica e rosso quando il prodotto è sul appoggio. |
|
3 |
Bottoni dell'ingresso/uscita |
Dovete premere un bottone dell'uscita (1~8) in primo luogo e poi premere un bottone dell'input (1~8) per selezionare la corrispondenza fonte di input per il porto di uscita. |
|
4 |
IL MENU/ENTRA / Su /DOWN |
①Controllo di EDID: Sullo schermo di visualizzazione iniziale di OLED, stampa Bottone «del MENU» per entrare nell'interfaccia dello stato di commutazione della matrice, poi bottone «UP/DOWN» della stampa per controllare le informazioni correnti di EDID di ogni porta d'ingresso di HDMI. ②Regolazione di EDID: Sullo schermo di visualizzazione iniziale di OLED, stampa Bottone «del MENU» per entrare nell'interfaccia della regolazione di EDID, stampa Bottone «UP/DOWN» per selezionare il EDID richiesto e stampa il bottone di "entrata". «Una copia rapida da introdurre: » comparirà. Poi bottone «UP/DOWN» della stampa per selezionare la porta d'ingresso che dovete mettere ancora e bottone di "entrata" della stampa da confermare. ③Regolazione di baud rate: Sullo schermo di visualizzazione iniziale di OLED, bottone «del MENU» della stampa per entrare nell'interfaccia di baud rate e bottone «UP/DOWN» della stampa per selezionare di baud rate richiesto, infine stampa il bottone di "entrata" per confermare la regolazione. ④L'indirizzo ip controlla: Sullo schermo di visualizzazione di OLED, sul bottone iniziali «del MENU» della stampa per entrare nell'interfaccia del IP, quindi nella stampa Bottone «UP/DOWN» per controllare l'indirizzo ip corrente. La pressatura del bottone «del MENU» ritornerà ancora allo stato iniziale dell'esposizione di OLED. |
|
5 |
Bottone di POTERE |
Lungamente stampa il bottone di POTERE affinchè 3 secondi entrino nel modalità standby, quindi breve stampa per svegliare il dispositivo. |
|
6 |
Finestra di IR |
Finestra del ricevitore di IR, riceve soltanto il segnale a distanza di IR da questo prodotto. |
|
7 |
Bottone di SERRATURA |
Breve stampa il bottone di SERRATURA per chiudere i bottoni a chiave del pannello frontale (eccetto il bottone di potere); Premilo ancora per sbloccare. |
Pannello posteriore
|
No. |
Nome |
Descrizione di funzione |
|
1 |
INTERNO DI IR |
Se la finestra del ricevitore di IR dell'unità è bloccata o l'unità è installata in un'area chiusa dalla linea di mira infrarossa, il cavo del ricevitore di IR può essere inserito «al porto dell'interno di IR» per ricevere il segnale a distanza di IR. |
|
2 |
L/R VERSO L'ESTERNO (1-8) |
Il porto di audio uscita analogico, si collega ad un amplificatore o ad un altoparlante via un cavo audio 3.5mm. |
|
3 |
PERSUADA VERSO L'ESTERNO (1-8) |
Il porto di audio uscita coassiale, si collega all'audio dispositivo di uscita quale l'amplificatore audio via un cavo coassiale. |
|
4 |
Porto del TCP/IP |
Il porto di controllo del TCP/IP, si collega al PC o al router con un cavo RJ45. |
|
5 |
Porto RS-232 |
Colleghi ad un PC o ad un sistema di controllo da un D-sotto cavo di 9 perni per trasmettere il comando RS-232. |
|
6 |
Terra |
Colleghi l'alloggio alla terra. |
|
7 |
Porte d'ingresso (1-8) |
Le porte d'ingresso di HDMI, si collegano al dispositivo di fonte di HDMI quali il DVD o il decoder con un cavo di HDMI. |
|
8 |
Porti PRODOTTI (1-8) |
I porti di uscita di HDMI, si collegano al visualizzatore di HDMI quale la TV o controllano con un cavo di HDMI. |
|
9 |
CC 12V |
Colleghi all'adattatore di potere 12V/5A. |
