1.Introduzione

Questo dispositivo è un switch matrice UHD HDMI ad alte prestazioni con ingressi HDMI 8x e uscite HDMI 9x.

L'interruttore supporta il routing della matrice IR

per IN1-4 e OUT1-4

2Caratteristiche chiave:

• Supporto HDMI 2.0/HDCP 2.2
• Supporta l' estratto audio HDMI
• Supporto all'inserimento audio LR esterno sul flusso HDMI
• Matrice IR di supporto (solo IN1-4 e OUT1-4)
• Sostenere la gestione dell'EDID
• Modello di prova di supporto
• Supporto 4K-HANDLE (4K/1080P) per abbinare display diversi
• Pannello frontale, telecomando, RS232, controllo Ethernet/Web.
• 6x6 8k 8 x 8 HDMI Matrix Switcher HDMI Matrix 18 Gbps.

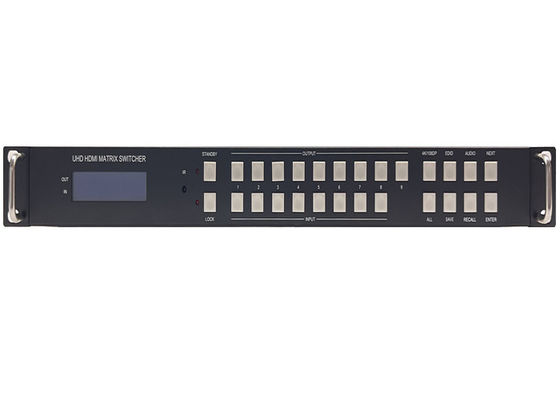

2Pannello anteriore

• Premere STANDBY e tenere premuto per 3 secondi, per far entrare o rilasciare lo switch nello stato di standby.
• Premere LOCK e tenere premuto per 3 secondi per bloccare o sbloccare i pulsanti anteriori.
• Premere OUTPUT n + INPUT m + ENTER

• Cambiare l'input m della matrice in uscita n

• Premere TUTTO + INPUTTO m + ENTER

• Cambiare l'input m a tutte le uscite

• Premere il pulsante SAVE + OUTPUT n

• Salvare la scena di routing corrente come scena n.

  Il numero massimo di scene disponibili e' 8.

• Premere AUDIO + INPUT m + NEXT + ENTER

• Configurare la selezione audio per INPUT m

  Opzione di selezione audio per ciascuna porta di ingresso:

  L/R, incorporato

  Per una selezione audio dettagliata, si rimanda alla descrizione del pannello posteriore;

•

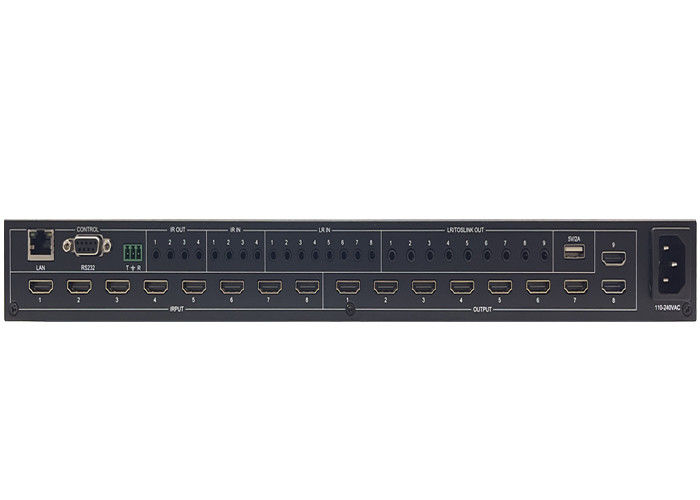

3Pannello posteriore

• LAN ((10M/100M), RS232 (DB9 e connettore Phoenix) sono utilizzati per il controllo del PC
• La porta di ingresso audio analogica da 3,5 mm è collegata alla corrispondente porta di ingresso HDMI.

Se la sorgente audio HDMI 1 è selezionata con L/R, allora AUDIO ANALOGICO IN LR1 (con f/3.5mm)

se HDMI 1 viene selezionato per sostituire l'audio incorporato del flusso di dati di ingresso HDMI 1.

la fonte audio è selezionata con EMBEDDED, quindi utilizzerà l'audio originale incorporato dell'input

Se l'ingresso è un segnale DVI, non importa come sia impostato,

il sistema riceverà un input audio analogico esterno.

4. Diagramma di connessione per6x6 8k 8x8

Hdmi Matrix Switcher Hdmi Matrix 18 Gbps:
