3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor Con 4 Input 12 Output

Come realizzare il display punto a punto con il pannello LED

Fase 1, collegare il cavo di ingresso tra la sorgente e una porta di ingresso del commutatore di matrice.

Fase 2, collegare il cavo di uscita tra il pannello LED e una porta di uscita del commutatore di matrice.

Passaggio 3, leggere l'EDID del pannello LED con PC Tool e scaricare questo EDID alla porta di ingresso del switcher di matrice.

Passaggio 4, impostare la risoluzione di uscita di questa porta di uscita come AUTO, o USER. Quando impostato USER, bisogno di configurare l'utente definire la risoluzione prima,e rendere la risoluzione definita dall'utente per corrispondere alla risoluzione fisica del pannello LED perfettamente

1.Disegno del pannello

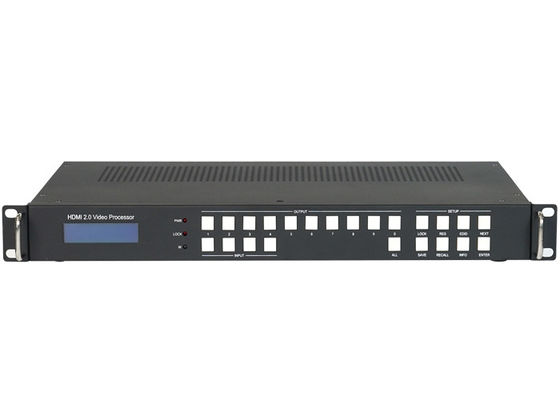

2.1 Vista frontale

• schermo di visualizzazione LCM: visualizza lo stato di routing di ogni canale nella matrice.
• SELECT:1Due...9, 0, ALL
• SELECT: 1, 2, 3, 4

Premere OUTPUT m +INPUT n +ENTER, passare da input n a output m

• Buttone ALL: premere ALL + INPUT n +ENTER, passare da input n a tutte le porte di uscita
• Buttone di blocco: tenere premuto questo pulsante per più di 3 secondi, tutti i pulsanti anteriori verranno bloccati e non funzioneranno.
• Premere i pulsanti RES + OUTPUT m + NEXT + ENTER con guida dello schermo LCM anteriore, per modificare la risoluzione di uscita di OUTPUT m
• Premere i pulsanti EDID + INPUT n + NEXT + ENTER con guida del display LCM anteriore, per cambiare la modalità EDID di INPUT n
• BUTTON SAVE: Premere SAVE+ OUTPUT m +ENTER, salvare il routing corrente e la disposizione dello schermo alla scena m
• Tasto RECALL: premere RECALL+ OUTPUT m +ENTER, scena di carico m per la visualizzazione corrente
• Tasto INFO: premere continuamente il tasto INFO, il pannello LCD frontale visualizzerà IR ON/OFF, RS232 Baud Rate e parametri IP, ecc.
• IR: ricevitore IR, può essere disattivato dal comando RS232
• Processore video HDMI 3x3 con 4 Input 9 Output

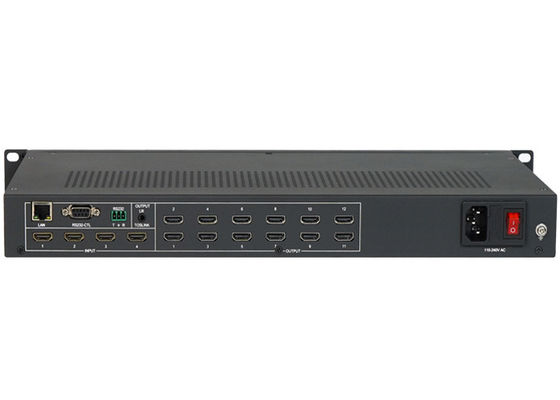

2.2 Vista posteriore

• Controllo LAN ((TCP/IP o Web Control)

Indirizzo IP: 192.168.0.247Sotto-maschera: 255.255.255.0Porta di accesso: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Conto di accesso al sito web: amministratore, password: amministratore

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: unità principale -> PC, G: terra, R: unità principale <- PC

• Input e output

3x3 processore video HDMI a parete con 4 Input 9 Output ;1 LR/Toslink ((Spdif-Optical) uscita audio

Nota: l'uscita audio può essere commutata tra IN1, IN2, IN3, IN4 tramite il comando RS232 o PC Tool

3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor Con 4 Input 12 Output delle immagini come di seguito:
