Processore video HDMI 3x3 con 4 Input 9 Output

Introduzione

Il processore video wall 3x3 hdmi con 4 Input 9 Output è un processore di segnale video HDMI 2.0 ad alte prestazioni.

Può essere utilizzato come processore di splicing video wall o come switcher matrice di commutazione senza soluzione di continuità con 4 ingressi e 16 uscite.

Tutti i display di uscita standalone o i video wall display possono funzionare in modalità multiview con un massimo di 4 finestre.

1.Disegno del pannello

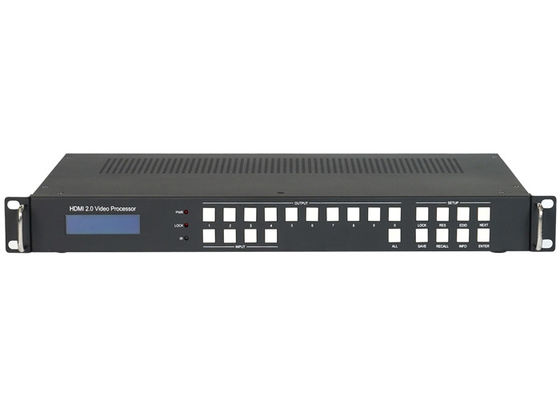

2.1 Vista frontale

• schermo di visualizzazione LCM: visualizza lo stato di routing di ogni canale nella matrice.
• SELECT:1Due...9, 0, ALL
• SELECT: 1, 2, 3, 4

Premere OUTPUT m +INPUT n +ENTER, passare da input n a output m

• Buttone ALL: premere ALL + INPUT n +ENTER, passare da input n a tutte le porte di uscita
• Buttone di blocco: tenere premuto questo pulsante per più di 3 secondi, tutti i pulsanti anteriori verranno bloccati e non funzioneranno.
• Premere i pulsanti RES + OUTPUT m + NEXT + ENTER con guida dello schermo LCM anteriore, per modificare la risoluzione di uscita di OUTPUT m
• Premere i pulsanti EDID + INPUT n + NEXT + ENTER con guida del display LCM anteriore, per cambiare la modalità EDID di INPUT n
• BUTTON SAVE: Premere SAVE+ OUTPUT m +ENTER, salvare il routing corrente e la disposizione dello schermo alla scena m
• Tasto RECALL: premere RECALL+ OUTPUT m +ENTER, scena di carico m per la visualizzazione corrente
• Tasto INFO: premere continuamente il tasto INFO, il pannello LCD frontale visualizzerà IR ON/OFF, RS232 Baud Rate e parametri IP, ecc.
• IR: ricevitore IR, può essere disattivato dal comando RS232
• Processore video HDMI 3x3 con 4 Input 9 Output

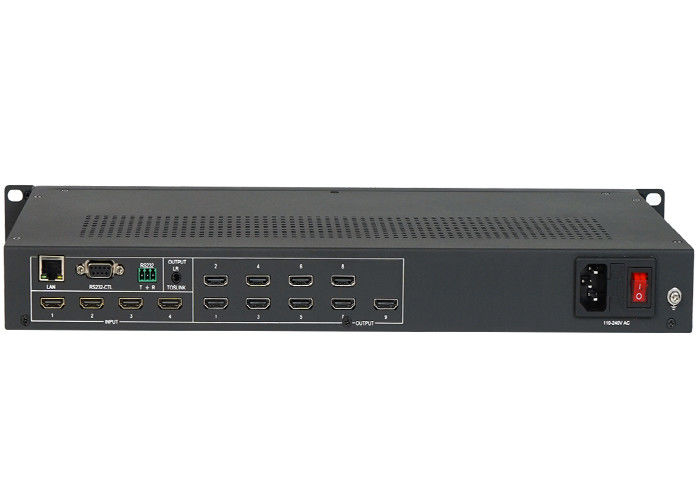

2.2 Vista posteriore

• Controllo LAN ((TCP/IP o Web Control)

Indirizzo IP: 192.168.0.247Sotto-maschera: 255.255.255.0Porta di accesso: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Conto di accesso al sito web: amministratore, password: amministratore

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: unità principale -> PC, G: terra, R: unità principale <- PC

• Input e output

3x3 processore video HDMI a parete con 4 Input 9 Output ;1 LR/Toslink ((Spdif-Optical) uscita audio

Nota: l'uscita audio può essere commutata tra IN1, IN2, IN3, IN4 tramite il comando RS232 o PC Tool

Processore video HDMI 3x3 con 4 Input 9 Output Le sue foto sono le seguenti:
