Introduzione
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
Lo switcher può combinare fino a quattro segnali video su un singolo display UHD o HD.
Lo switcher supporta 4x ingresso USB-Tipo A che si collega al PC e 2x usb uscita che si collega al mouse e tastiera
L'utente può gestirlo facilmente tramite i pulsanti frontali, il telecomando, i comandi RS232 o TCP/IP.
La porta di uscita a specchio HDMI B può essere utilizzata per l'amplificatore audio, la cattura video (con HDMI a dongle USB) o il display remoto (con HDBaseT convert box)
Campo di applicazione:
Home Theatre; Videoconferenza; Monitoraggio della sicurezza; Presentazione e trasmissione; Sistema didattico; Analisi delle scorte finanziarie; Giochi e-Sports; Display medico.
1.Caratteristiche
- 4x ingressi HDMI, 1x ingressi USB-C (solo video) e 2x uscite mirror HDMI
- Supporto HDMI 2.0HDCP 2.2, supporta risoluzione video fino a 3840x2160@60
- Supporto per 5 categorie di modalità multiview, SINGLE, PIP, PBP, 3xWIN, 4xWIN
- Commutazione senza interruzioni in modalità di visualizzazione a finestra singola
Accendi velocemente le modalità di visualizzazione non a finestra singola
- Supporto per dispositivi host USB 4x e mouse/tastiera per il controllo USB-KVM
Supporto per il controllo del mouse/tastiera con piattaforme Windows, Linux e Mac
- Supporto di controllo del volume e selezione audio indipendente
Supporto LPCM, AC3, DD+, DTS, DTS-HD, fino a canale audio 7.1
- Sostenere la navigazione OSD per impostazioni avanzate
- Supporto per il roaming USB per il controllo KVM con mouse USB
- Controllo esteso dell'EDID e dell'HDCP
2.Disegno del pannello

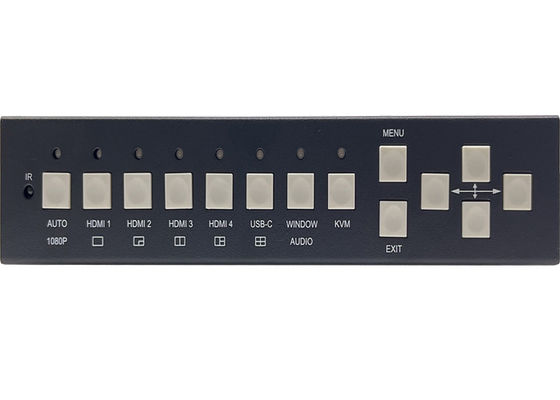

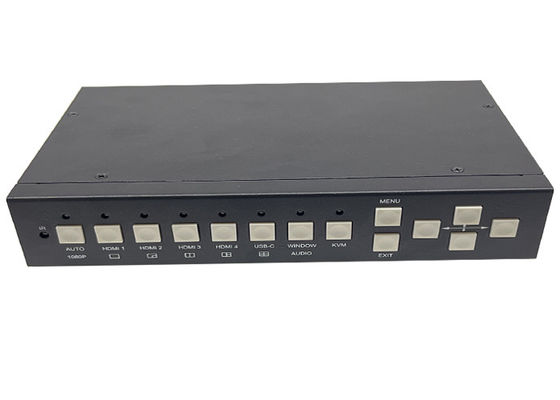

Frontale
| Nome |
Descrizione |
| Automobile |
StampaAutomobilepulsante per abilitare o disabilitare la funzione di commutazione automatica in modalità di visualizzazione a finestra singola
Premere questo pulsante per 3 secondi cambierà la risoluzione di uscita a 1080p60
|
|
HDMI 1, HDMI 2
HDMI 3, HDMI 4
USB-C
|
Premere questi pulsanti per selezionare direttamente HDMI 1, 2, 3, 4 o USB-C (solo video) come fonte di ingresso per il display WIN 1
Premere questi pulsanti per 3 secondi per selezionare SINGLE, PIP,
PBP, modalità multivista 3xWIN o 4xWIN
|
|
Finestrino.
AUDIO
|
Continua premere questo pulsante ci sarà un bordo mostrato sulla finestra 1 o 2..., quindi premere un pulsante di ingresso come HDMI 1,e quindi HDMI 1 verrà visualizzato sulla finestra attualmente selezionata.
Premere a lungo questo pulsante per 3 secondi, ci sarà una lista di selezione Audio sullo schermo, utilizzare e Enter (Menu) per selezionare.
Nota: quando si lavora in modalità non SINGLE, il LED è sempre acceso.
|
| KVM |
Continuare Premere questo pulsante, la schermata mostrerà un bordo sulla finestra 1, 2, 3 o 4, quindi l'utente può selezionare una finestra di visualizzazione come sorgente KVM.
Ad esempio, se si seleziona WIN 2 come sorgente KVM, la tastiera / mouse USB posteriore verrà passata al dispositivo USB-Host visualizzato su WIN 2.
|
|
Menù,STOP,
|
Menù OSD pulsanti di navigazione |

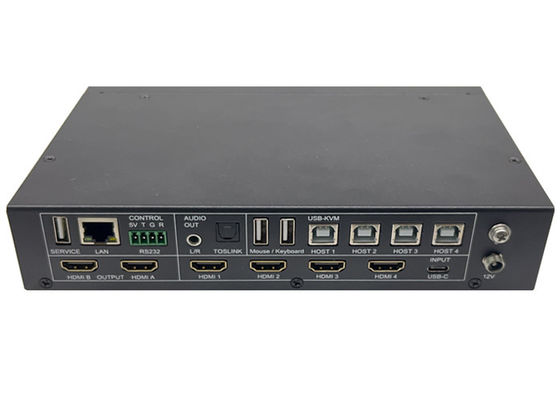

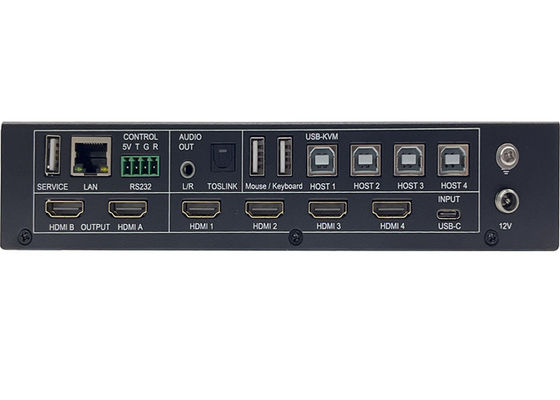

Dietro
| Nome |
Descrizione |
| HDMI A, Bfuori. |
Scalazione HDMI fino a 3840x2160@60
HDMI Aè la produzione principale
|
| Inputs |
HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (solo video) |
| Servizio USB |
Utilizzato per l' aggiornamento del firmware |
| LAN |
Controllo TCP/IP. Parametri predefiniti come segue
Indirizzo IP: 192.168.0.247Sub Mask: 255.255.255.0
192.168.0.1■ NETPORT: 2000
Tutti i parametri possono essere modificati dal comando RS232
|
| RS232controllo |
Collegamento maschile Phoenix a 4 vie
Tasso di segnalazione 9600, 8 bit di dati, 1 bit di stop, nessuna parità
La frequenza di Baud può essere modificata tramite il menu OSD
5Vsignifica uscita di 5 V;
Tsignifica PC Switcher
Rsignifica PC Switcher
Gsignifica terreno
|
| SULTITUTO AUDIO |
3.5mm L+R e Toslink-output digitale ottico |
| KVM |
Connettori USB collegati a PC o mouse/tastiera
4 porte USB di tipo B collegate al PC
2 porte USB di tipo A da collegare al mouse o alla tastiera
La relazione vincolante tra gli ingressi video e i dispositivi USB Host è la seguente:
HDMI 1<> Host 1, HDMI 2<> Host 2,
HDMI 3<> Host 3, HDMI 4<> Host 4, USB-C <> Host 4
HDMI 4 e USB-C non possono essere utilizzati come sorgente KVM
|
| 12V. |
Adattatore di alimentazione a 12 V da collegare |
3.Remote
| Numero |
Descrizione |
| 1 |
Ritorno/uscita |
| 2 |
Selezione dell'input video |
|
3
|
Navigazione del menu OSD
Menu (Enter), su, giù,
Sinistra, destra.
|
| 4 |
Selezione della modalità multiview |
| 5 |
Selezione dell'input audio |
| 6 |
Selezione USB-KVM.
Lo stesso con la funzione del pulsante KVM anteriore
|
4.EDID- eHDCPmaniglia
L'utente può selezionare le seguenti modalità EDID tramite il comando RS232 o la navigazione del menu OSD
| Numero |
Modalità EDID |
Numero |
Modalità EDID |
| 1 |
4K60-2.0CH |
10 |
1600x1200 |
| 2 |
4K60-5.1CH |
11 |
1440x900 |
| 3 |
4K30-2.0CH |
12 |
1360x768 |
| 4 |
4K30-5.1CH |
13 |
1280x1024 |
| 5 |
1080P-2.0CH |
14 |
1024x768 |
| 6 |
1080P-5.1CH |
15 |
Automobile |
| 7 |
720P |
16 |
4K60-7.1CH |
| 8 |
1920x1200 |
17 |
4K30-7.1CH |
| 9 |
1680x1050 |
18 |
1080P-7.1CH |
| |
|
19 |
Utente |
L'uscita HDMI supporta 3 opzioni HDCP: FORCE-1.4, FORZA-2.2, FORZA-OFF
L'utente può selezionarlo con il comando RS232
5.Video e audio
Lo switcher supporta l'ingresso video a risoluzione multipla fino a 3840x2160@60 e supporta più formati audio come LPCM, AC3, DD+, DTS, DTS-HD, fino a 7.1 canali pass through via cavo HDMI
L'utente può controllare il volume audio quando l'input audio è in formato LPCM
Si prega di notare, la porta di ingresso USB-C può accettare solo audio LPCM 2.0
L'interruttore supporta la risoluzione di uscita video da un potente motore di scala
| Numero |
Risoluzione di uscita |
Numero |
Risoluzione di uscita |
| 1 |
4096x2160p 60Hz |
8 |
1920x1080p 60Hz |
| 2 |
4096x2160p 50Hz |
9 |
1920x1080p 50Hz |
| 3 |
3840x2160p 60Hz |
10 |
1360x768p 60Hz |
| 4 |
3840x2160p 50Hz |
11 |
1280x800p 60Hz |
| 5 |
3840x2160p 30Hz |
12 |
1280x720p 60Hz |
| 6 |
3840x2160p 25Hz |
13 |
1280x720p 50Hz |
| 7 |
1920x1200p60Hz RB |
14 |
1024x768 60Hz |
6.Visualizzazione multifunzione
Il Switcher supporta 5 categorie di modalità di visualizzazione multiview
Single, PIP, PBP, 3xWIN, 4xWIN
Gli utenti possono selezionare diverse operazioni per diverse modalità Multiview come segue:
SINGLE: Selezione degli input
PIP: selezione degli input, selezione del rapporto di visualizzazione, dimensione e posizione delle sottofinestre
PBP, 3xWIN, 4xWIN: selezione degli input, selezione del rapporto finestra, aspetto display
Distribuzione delle finestre multiview come segue
L'utente può eseguire più layout tramite comandi RS232 o navigazione del menu OSD
