Introduzione

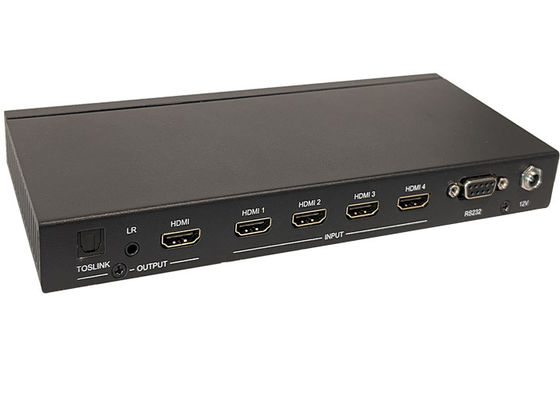

L'interruttore video multiview senza soluzione di continuità 4x Inputs e 1x Output è stato sviluppato allo scopo di multiple fonti visualizzate su un unico schermo e supportando elevate risoluzioni di input e output.
L'utente può gestirlo facilmente tramite i pulsanti anteriori, il telecomando, i comandi USB o RS232.
Campo di applicazione:
Home Theatre; Videoconferenza; Monitoraggio della sicurezza; Presentazione e trasmissione; Sistema didattico; Analisi delle scorte finanziarie; Giochi e-Sports; Display medico.
Accendi velocemente le modalità di visualizzazione non a finestra singola
Supporto LPCM, AC3, DD+, DTS, DTS-HD, fino a canale audio 7.1

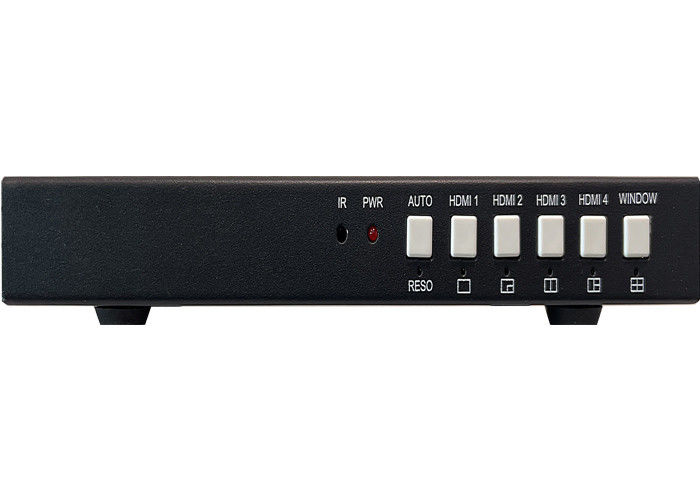

Frontale
| Nome | Descrizione |
|
Auto, RESO |
StampaAutomobilepulsante per abilitare o disabilitare la funzione di commutazione automatica quando si lavora in modalità di visualizzazione a finestra singola Premere a lungo questo pulsante per 3 secondi per modificare la risoluzione di uscita (Quando il LED sul pannello anteriore si spegne e si accende una volta, significa che la risoluzione è attivata una volta) |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 |
Premere questi pulsanti per dirigere selezionare HDMI 1, 2, 3, 4 per visualizzare. Premere a lungo questi 4 pulsanti per 3 secondi per rendere il switcher funzionare direttamente su singolo, PIP, PBP o 3xWIN modalità multiview |
| VENTERO |
Premere questo pulsante, quindi lo schermo mostrerà un bordo giallo sulla finestra 1. Continua a premere questo pulsante il bordo verrà visualizzato sulla finestra 2 o 3... quindi premere un pulsante di ingresso come HDMI 1,e quindi HDMI 1 verrà visualizzato sulla finestra attualmente selezionata Premere questo pulsante per 3 secondi per selezionare direttamente la modalità multiview 4xWIN |

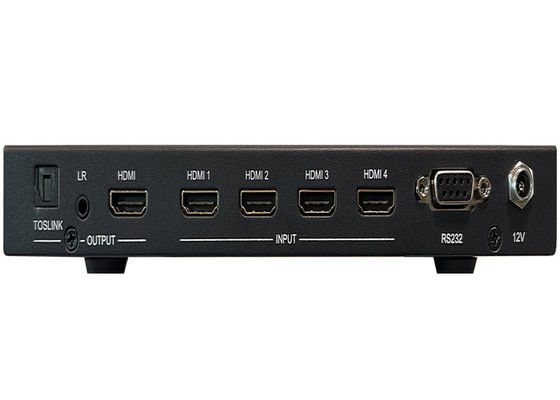

Dietro
| Nome | Descrizione |
| HDMIfuori. | Scalazione HDMI fino a 3840x2160@60 |
| SULTITUTO AUDIO |
3.5 mm di uscita L+R, 20 Hz ~ 20 kHz, massimo 1,5 Vrms; Uscita ottica Toslink |
| Inputs | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| RS232controllo |
Tasso di segnalazione 9600, 8 bit di dati, 1 bit di stop, nessuna parità PIN 2 TX (Matrice → PC) PIN 3 RX (matrice)←PC)
|
| 12V. | Adattatore di alimentazione a 12 V da collegare |
Lato
C'è una porta USB-Ae una porta USB-Bsul lato dello switch. La porta USB-A è per l'aggiornamento del firmware, la porta USB-B può essere utilizzata per il controllo del PC (come il controllo RS232-DB9)
| Numero | Descrizione |
| 1 | Ritorno/uscita |
| 2 | Selezione dell'input video |
|
3 |
Navigazione del menu OSD Menu (Enter), su, giù, Sinistra, destra. |
| 4 | Selezione della modalità multiview |
| 5 | Selezione dell'input audio |
| 6 | Riservato |
L'utente può selezionare le seguenti modalità EDID tramite il comando RS232 o la navigazione del menu OSD
| Numero | Modalità EDID | Numero | Modalità EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | Automobile |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Utente |
L'uscita HDMI supporta 3 opzioni HDCP: FORCE-1.4, FORZA-2.2, FORZA-OFF
L'utente può selezionarlo con il comando RS232
