Dettagli:
|
| Evidenziare: | Switcher di presentazione UHD,Switcher di presentazione con controllo multiview,Switcher di presentazione senza soluzione di continuità |
||
|---|---|---|---|
Introduzione
Questo dispositivo è un commutatore di presentazione multi-format senza soluzione di continuità con 7 ingressi HDMI 2.0, 1 ingresso di porta display
E' dotato di tre uscite mirrored ‡ HDMI A, HDMI B per l'uso locale.
display e uscita HDBaseT per un ricevitore e display HDBaseT remoti.
Fornisce 4 ingressi audio LR bilanciati e 2 ingressi al microfono
Questo dispositivo supporta la visualizzazione di più fonti su un singolo schermo fino a 4 finestre di visualizzazione
L'utente può gestirlo facilmente tramite i pulsanti frontali,Remoter,RS232,comandi TCP/IP.
Fornire fino a 20 scene da salvare o caricare

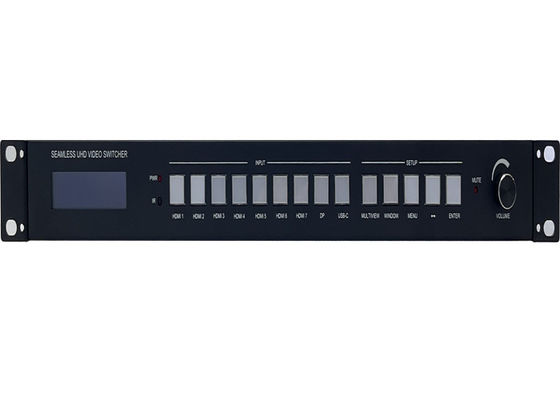

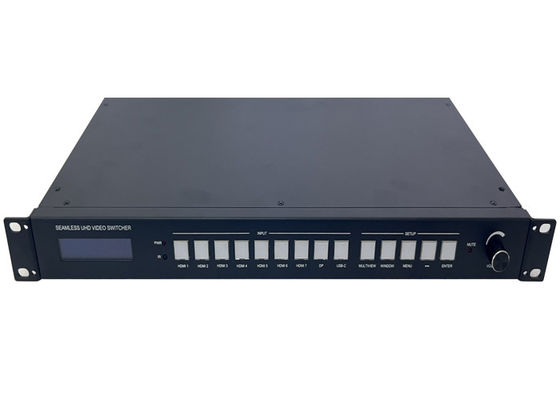

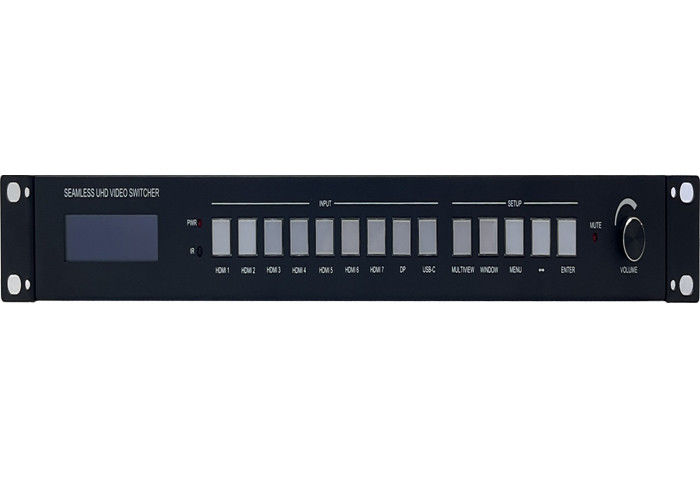

Frontale
| Nome | Descrizione |
| LED di potenza | Accesa quando l'interruttore è acceso |
| Sensore IR | ricevitore remoto |
|
HDMI 1, 2...7, |
Complessivamente 9 input da selezionare |
| MULTIVIEW |
Premere questo pulsante per selezionare la modalità di visualizzazione PIP, PBP, 3xWIN, 4xWIN. Quando il switcher funziona in modalità singola, premere il pulsante Multiview per selezionare l'ultima modalità Multiview (PIP, PBP, 3xWIN o 4xWIN). |
| VENTERO | Premere questo pulsante, quindi lo schermo mostrerà un bordo giallo sulla finestra 1. Continua a premere questo pulsante il bordo verrà visualizzato sulla finestra 2 o 3... quindi premere un pulsante come HDMI 1,e quindi HDMI 1 verrà visualizzato sulla finestra attualmente selezionata |
|
Menù, ️, |
Tre pulsanti per configurare il sistema con il pannello frontale OSD di navigazione:
|
| LED MUTE | Accesi quando l' audio è in silenzio |
| Buttone audio |
ruotazione a sinistra o a destra per controllare il volume audio complessivo (audio principale e audio di due microfoni) |

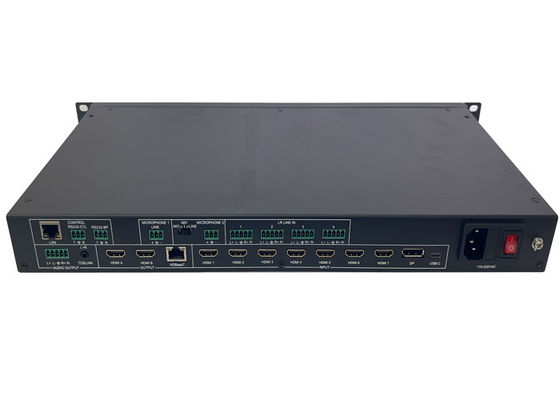

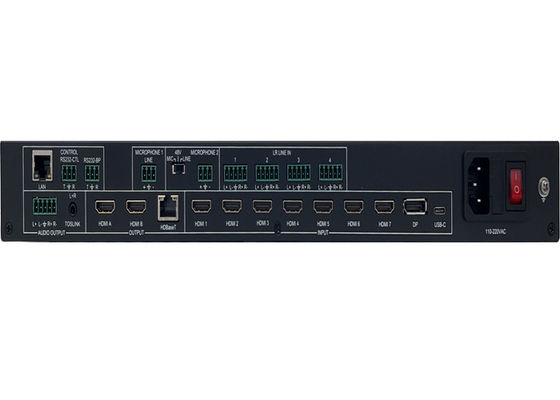

Dietro
| Nome | Descrizione |
| Impostazioni audio |
L'output L+R equilibrato, |
| Prodotti | HDMI A, HDMI B, HDBaseT |
| Inputs | HDMI 1,..., HDMI 7, DP, USB-C |
| LAN |
Controllo TCP/IP. Parametri predefiniti come segue |
| RS232controllo |
Tasso di segnalazione 9600, 8 bit di dati, 1 bit di stop, nessuna parità |
| RS232-BP | Passare attraverso i comandi RS232-CTL |
| Microfono 1 | Input di linea del microfono |
| Microfono 2 | Ingresso del microfono, ci sono tre opzioni con interruttore a scegliere: 48V Phantom, MIC, LINE |
L'utente può selezionare le seguenti modalità EDID tramite comando RS232 o pannello frontale
| Numero | Modalità EDID | Numero | Modalità EDID |
| 1 | 4K60-2.0CH | 11 | 1440x900 |
| 2 | 4K60-5.1CH | 12 | 1360x768 |
| 3 | 4K30-2.0CH | 13 | 1280x1024 |
| 4 | 4K30-5.1CH | 14 | 1024x768 |
| 5 | 1080P-2.0CH | 15 | Automobile |
| 6 | 1080P-5.1CH | 16 | 4K60-7.1CH |
| 7 | 720P | 17 | 4K30-7.1CH |
| 8 | 1920x1200 | 18 | 1080P-7.1CH |
| 9 | 1680x1050 | 19 | Utente |
| 10 | 1600x1200 |
L'uscita HDMI supporta 3 opzioni HDCP: FORCE-1.4, FORZA-2.2, FORZA-OFF
L'utente può selezionarlo con il comando RS232
