Introduzione
L'interruttore video multiview senza soluzione di continuità 5x Inputs e 2x Outputs è stato sviluppato allo scopo di più fonti visualizzate su un unico schermo, supportando elevate risoluzioni di input e output.
La porta di uscita mirrored HDBaseT può essere utilizzata per la trasmissione video a lunga distanza
L'utente può gestirlo facilmente tramite i pulsanti anteriori, il telecomando IR o i comandi RS232.
Campo di applicazione:
Home Theatre; Videoconferenza; Monitoraggio della sicurezza; Presentazione e trasmissione; Sistema didattico; Analisi delle scorte finanziarie; Giochi e-Sports; Display medico.


1.Caratteristiche

• Input: 3x HDMI, 1x DP, 1x USB-C (solo video)

Output: 1x HDMI, 1x HDBaseT, 1x uscita L/R da 3,5 mm

• Supporto HDMI 2.0HDCP 2.2, supporta risoluzione video fino a 3840x2160@60
• Supporto per 5 categorie di modalità multiview, SINGLE, PIP, PBP, 3xWIN, 4xWIN
• Commutazione senza interruzioni in modalità di visualizzazione a finestra singola

Accendi velocemente le modalità di visualizzazione non a finestra singola

• Manipolazione EDID e HDCP estesa
• Supporto di controllo del volume e selezione audio indipendente

Supporto LPCM, AC3, DD+, DTS, DTS-HD, fino a canale audio 7.1

• Sostenere la navigazione OSD per impostazioni avanzate
• Fornire 24V/10watt PSE (POC) per l'alimentazione del ricevitore HDBaseT remoto
• lunghezza di trasmissione HDBaseT fino a 70m @1080p o 40m @4K

2.Disegno del pannello

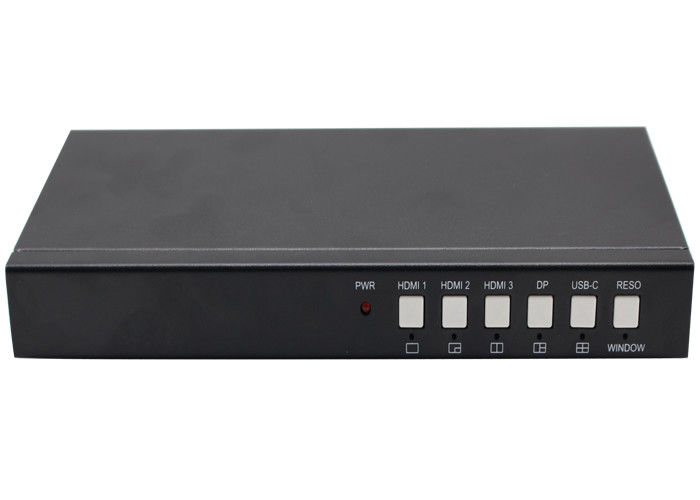

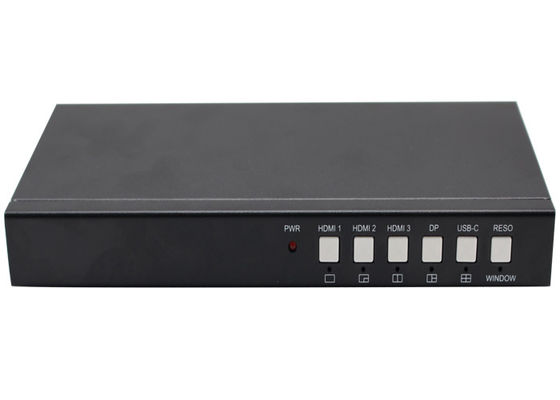

Frontale

Si prega di notare: premere HDMI 3 e DP allo stesso tempo può abilitare / disabilitare la funzione di commutazione automatica quando la modalità di visualizzazione finestra singola

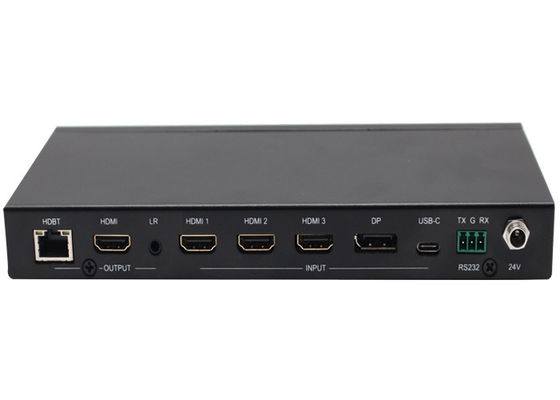

Dietro

Lato

La porta USB-A è qui solo per l'aggiornamento del firmware

3.Remote

4.EDID- eHDCPmaniglia

L'utente può selezionare le seguenti modalità EDID tramite il comando RS232 o la navigazione del menu OSD

L'uscita HDMI supporta 3 opzioni HDCP: FORCE-1.4, FORZA-2.2, FORZA-OFF
L'utente può selezionarlo con il comando RS232
