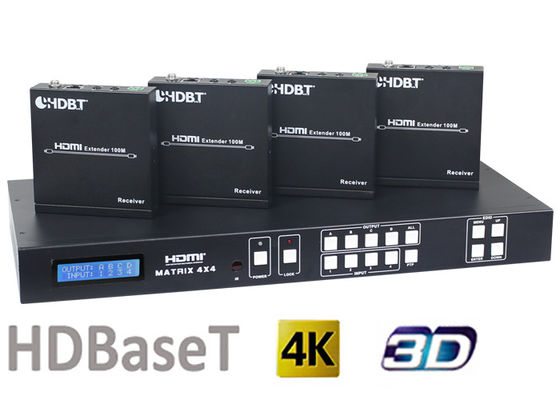

Scambista della matrice di HDMI1.4 4X4 HDBaseT con i ricevitori di 4Pcs 70M And 100M HDMI HDBaseT

1.Introduction:

La matrice di HD BaseT 4x4 HDMI con le uscite simultanee di HDMI e di CAT5e/6/7 collega quattro fonti di HDMI ad otto esposizioni.

Questa matrice caratterizza quattro uscite di HDMI ed ogni uscita di HDMI è rispecchiata per fornire un'uscita del Gatto-cavo che funziona simultaneamente.

Sostiene la trasmissione del video (risoluzioni fino a 1080p HD e 4Kx2K@30Hz pieni) e sostiene gli audio formati digitali di alta risoluzione

quale LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus e Master Audio.Connect di DTS-HD un ricevitore di HD BaseT a ciascuna delle uscite del Gatto-cavo per estendere il segnale fino a 328ft/100m (versione di 100m) o 230ft/70m (versione di HDMI di 70m) per connettività della multi-stanza.

Funziona con i giocatori di Blu-Ray, i decoder, i pc di Home Theater e le consoli del gioco che si collegano ad un'esposizione di HDMI.

Tutta la fonte è sempre accessibile da qualunque esposizione selezionandola tramite telecomando assicurato di IR, RS-232, TCP/IP

o usando i bottoni di selezione sul pannello frontale. Questo dispositivo sostiene l'alto audio della definizione e la compatibilità del segnale 3D.

2.Features:

• HDMI1.4, HDCP 1,4 e DVI1.0 compiacente;

• Supporti HDMI 3D passaggio-attraverso;

• Risoluzioni di sostegni dalle risoluzioni di HD e di VGA~WUXGA dal dipendente di 480i~1080p~4Kx2K@30 sopra le regolazioni di EDID;

• Distanze di trasmissione di sostegni fino a 328ft/100m (versione di 100m) o 230ft/70m (versione di 70m) attraverso cavo CAT5e/6/7;

• Fuction di POE di sostegno;

• Supporti uscite simultanee del CAT e di HDMI;

• Il sistema a larga banda della matrice di IR di sostegni (30-60Khz), canale del trasporto di IR può essere in avanti o indietro;

• Supporti RS-232, controllo del su pannello e telecomandato e controllo del TCP/IP;

• Sostiene la gestione astuta di EDID;

• Supporti LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus e Master audio trasmissione di DTS-HD;

• Scambista della matrice di HDMI1.4 4X4 HDBaseT con 4 pc di 70 metri e di 100 ricevitori dei tester HDMI HDBaseT

indici 3.Package:

• Scambista della matrice di HDMI1.4 4X4 HDBaseT ----------------------1pcs
• Ricevitore di HD BaseT--------------------------------- 4pcs
• Adattatore di corrente continua 12V/5A-------------------------- 2pcs
• Manuale di operazione--------------------------------------1pcs
• Calbe a larga banda di IR Tx---------------------------------4pcs
• Cavo a larga banda di IR Rx---------------------------------5pcs
• Ripresa esterna di IR della matrice di HDMI-------------------------------1pcs
• Montaggio delle orecchie---------------------------------------------2pcs
• Cavo RS232---------------------------------------------- 1pcs

4.Specifications dello scambista della matrice di HDMI1.4 4X4 HDBaseT:

Larghezza di banda video: 297MHz [10.2Gbps]

Video risoluzione di sostegno: 480i, 576i, 480p, 576p, 720p, 1080i,

1080p24/30/50/60.4Kx2K@30;

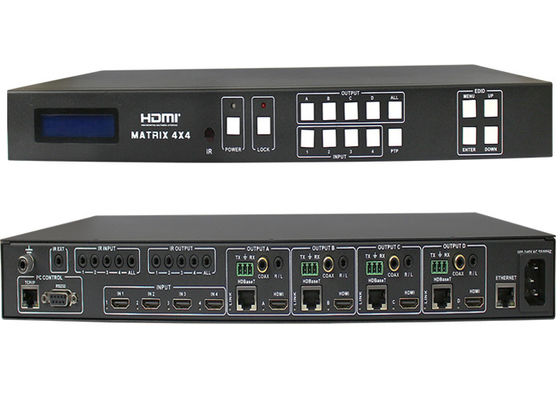

Porte d'ingresso: 4×HDMI, 5×IR ricevitore, 1×RS-232,

1xRJ-45 (controllo), 4x RS232

Porti di uscita: 4×CAT5e/6/7, 4×IR artificiere, 4×HDMI

Connettore di HDMI: Scriva una femmina a macchina di 19 perni

Connettore RJ-45: WE/SS 8P8C

artificiere di IR Receiver/IR del connettore di 3.5mm (TX e RX)

Modello del Umano-corpo di protezione di ESD:

± 8kV (scarico dell'intraferro)

± 4kV (scarico del contatto)

Alimentazione elettrica: 12 V/5 Una CC (norme di US/EU,

CE/FCC/UL ha certificato)

Dimensioni: 440 millimetri (W)×200 millimetro (D)×45 millimetro (H)

Peso: g 1820

Materiale del telaio: Metallo

Colore del Silkscreen: Nero

Temperatura di funzionamento: 0 ºC~40 ºC/32 ºF~104 ºF

Temperatura di stoccaggio: −20 ºC~60 ºC/−4 ºF~140 ºF

Umidità relativa: RH di 20~ 90% (senza condensazione)

Consumo di energia: 30 W (massimo)/0.5w (appoggio)

5. Diagramma di collegamento per lo scambista della matrice di HDMI1.4 4X4 HDBaseT:
