Dettagli:
|
| Conformità di HDMI: | HDMI 1.4b | Conformità di HDCP: | HDCP 1,4 |
|---|---|---|---|
| Larghezza di banda video: | 10.2Gbps | Audio formati analogici: | LPCM2.0 44.1KHz 48KHz |
| Porti di input: | tipo A [19-pin femminile] 1x SEVICER [micro USB, porto di 4x HDMI dell'aggiornamento] | Porti di uscite: | tipo audio 1x [Mini-presa stereo di A [19-pin femminile] 1x VGA [VGA-D] di 1x HDMI di 3.5mm] |
| Evidenziare: | 4 quadrato introdotto Multiviewer di Hdmi 4K,Quadrato Multiviewer del FCC 4K,1XVGA ha prodotto HDMI Multiviewer |
||

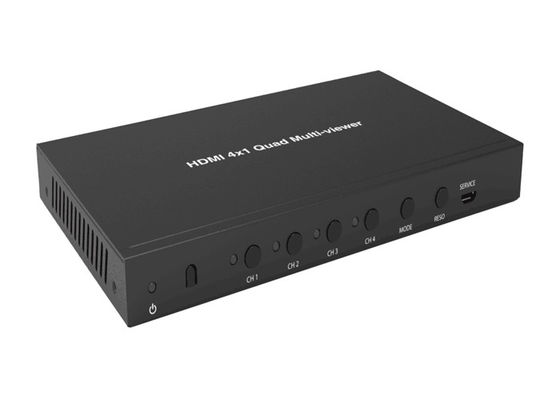

4 multiviewer del quadrato 4K di hdmi dell'input con 1 uscita di x HDMI e 1 uscita di x VGA
1. Introduzione:
Tipo di interfaccia: HDMI;
Quantità: 1 insieme;
Colore del separatore: Grigio;
Dimensione: approssimativamente 189*90*25mm/6.7x3.2x0.9in;
2. Pacchetto incluso:
1 x 4 multiviewer del quadrato 4K di hdmi dell'input con 1 uscita di x HDMI e 1 uscita di x VGA;
1 telecomando di x;
1 adattatore di corrente continua di x;
1 manuale dell'utente di x;
3. specifiche
| Tecnico | |
| Conformità di HDMI | HDMI 1.4b |
| Conformità di HDCP | HDCP 1,4 |
| Larghezza di banda video | 10.2Gbps |
| Video risoluzioni | 3840x2160@30Hz, 1920x1080@50/60Hz, 1280x720@50/60Hz, 1920x1200@60Hz, 1024x768@60Hz |
| Intensità del colore | 8 bit |
| Spazio di colore | RGB, 4:4 di YCbCr: 4, 4:2 di YCbCr: 2 |
| Audio formati analogici | LPCM2.0 44.1KHz 48KHz |
| Protezione di ESD |
modello del Umano-corpo: ±8kV (scarico) dell'intraferro, ±4kV (scarico del contatto) |

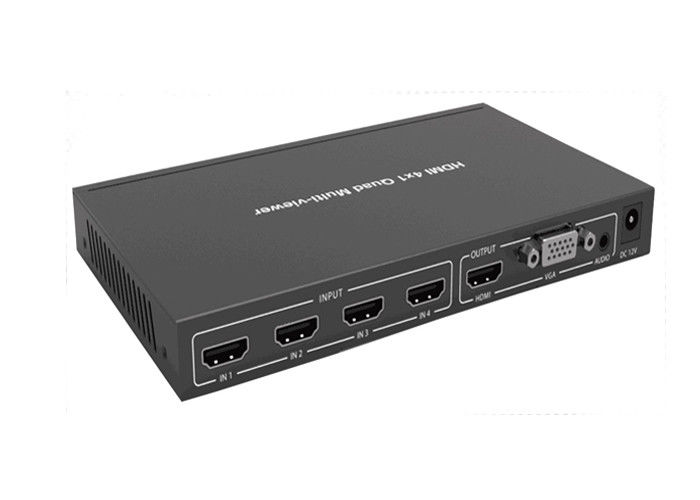

| Collegamenti | |
| Porti di input |
tipo A [19-pin di 4x HDMI femminili] 1x SEVICER [micro USB, porto dell'aggiornamento] |
| Porti di uscite |
tipo A [19-pin di 1x HDMI femminili] 1x VGA [VGA-D] 1x audio [Mini-presa stereo di 3.5mm] |
| Meccanico | |
| Alloggio | Recinzione del metallo |
| Colore | Nero |
| Dimensioni | 185mm (W)×128mm (D)×20mm (H) |
| Peso | 595g |
| Alimentazione elettrica |
Input: AC100~240V 50/60Hz, ha prodotto: DC12V/1A (Le norme di US/EU, CE/FCC/UL hanno certificato) |
| Consumo di energia | 7.68W (massimo) |
|
Funzionamento Temperatura |
0°C ~ 40°C/32°F ~ 104°F |
| Temperatura di stoccaggio | -20°C ~ 60°C/-4°F ~ 140°F |
| Umidità relativa | RH di 20~90% (senza condensazione) |
| Nome di prodotto | 4 multiviewer del quadrato 4K di hdmi dell'input con 1 uscita di x HDMI e 1 uscita di x VGA |
4. modi di esposizione
Lo multi-spettatore del quadrato ha 5 modi di esposizione. Vedi prego la descrizione sotto del dettaglio.
MODO 1: Lo multi-spettatore del quadrato visualizzerà esclusivamente quattro input di HDMI. Premi il su pannello dei bottoni CH1/CH2/CH3/CH4 o per mezzo del telecomando di IR i bottoni di fonte 1/2/3/4 a selezionare la fonte di input, luce corrispondente del su pannello è sopra.
MODO 2: Lo multi-spettatore del quadrato divide quattro input di HD con la stessa dimensione e l'esposizione su uno schermo. Le luci del su pannello quattro è sopra. Nella finestra CH1, potete premere il su pannello del bottone CH1 o per mezzo del telecomando di IR il bottone di fonte 1 alla fonte di input ciclica di selezione quattro. Nella finestra CH2, potete premere il su pannello del bottone CH2 o per mezzo del telecomando di IR il bottone di fonte 2 alla fonte di input ciclica di selezione quattro… ecc.
Il resto può essere fatto allo stesso modo.
MODO 3: Lo multi-spettatore del quadrato divide quattro input e l'esposizione di HD su uno schermo. Le luci del su pannello quattro è sopra. Il metodo dell'operazione è lo stesso del MODO 2.
MODO 4: Lo multi-spettatore del quadrato divide due input di HD con la stessa dimensione e l'esposizione su uno schermo. Le luci del su pannello CH1/CH2 è sopra. Nella finestra CH1, potete premere il su pannello del bottone CH1 o per mezzo del telecomando di IR il bottone di fonte 1 alla fonte di input ciclica di selezione quattro. Sulla finestra CH2, potete premere il su pannello del bottone CH2 o per mezzo del telecomando di IR il bottone di fonte 2 alla fonte di input ciclica di selezione quattro.
MODO 5: Lo multi-spettatore del quadrato divide quattro input e l'esposizione di HD su uno schermo. Le luci del su pannello quattro è sopra. Il metodo dell'operazione è lo stesso del MODO 2.
7. Telecomando
: Premi questo bottone a fissare la modalità standby, premi questo bottone ancora per alimentare sull'unità.
: Premi questo bottone alla struttura di vetrina d'apertura o di chiusura.
Ricerca. : Premi questo bottone a risoluzione ciclica dell'uscita di selezione.
Modo:
: Premi questi bottoni a
selezione del modo di esposizione dell'uscita.
Fonte:
1/2/3/4: Premi questi bottoni a selezionare la fonte di input.
: Premi questo bottone alla fonte di input ciclica di selezione (questo bottone può essere utilizzato soltanto al MODO 1).
Audio:
: Premi questo bottone alla fonte di input ciclica di selezione (questo bottone può essere utilizzato soltanto al MODO 1).
Audio:
: Bottone muto.
: Premi questo bottone all'audio uscita di selezione ciclica.
4 multiviewer del quadrato 4K di hdmi dell'input con 1 uscita di x HDMI e 1 uscita di x VGA
