HDMI 2x1 MultiViewer con il SEME

1. introduzione

Questo prodotto è un rendimento elevato 2 da 1 Multi-spettatore. Sostiene l'alta esposizione di fonte di input della definizione due su uno schermo.

Come Multi-spettatore, può visualizzare su uno schermo in 4 modi.

2. caratteristiche

1. Soddisfacente rispetto a HDMI 1.3a, HDCP 1,2;

2. I supporti hanno multiplexato l'input di HDMI 2 e 1 uscita ed i 4 modi di esposizione;

3. Supporti fino ad alta risoluzione di definizione 1080p;

4. Contatore di sostegno su, contatore giù la funzione;

5. Multi risoluzione dell'uscita di sostegno;

6. Formato digitale LPCM/AC3/DTS di sostegno audio

3. pacchetto

• Multi-spettatore di HDMI 2x1 ------------------------------------------------------------------ 1PCS
• Adattatore di corrente continua 5V1A ----------------------------------------------------------------- 1PCS
• Manuale di operazione ------------------------------------------------------------------------- 1PCS

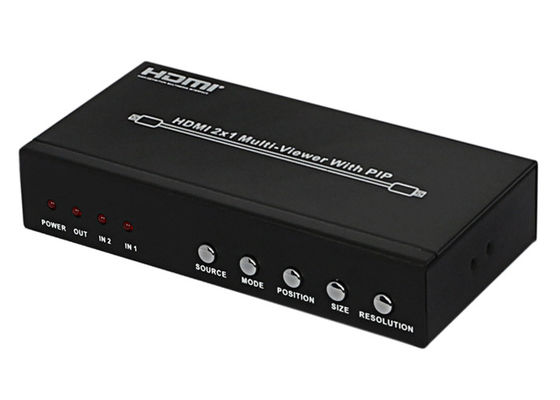

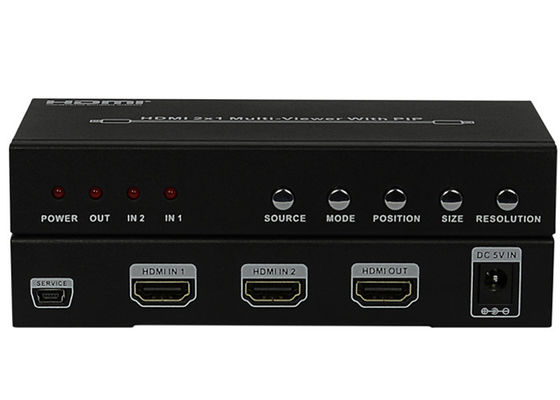

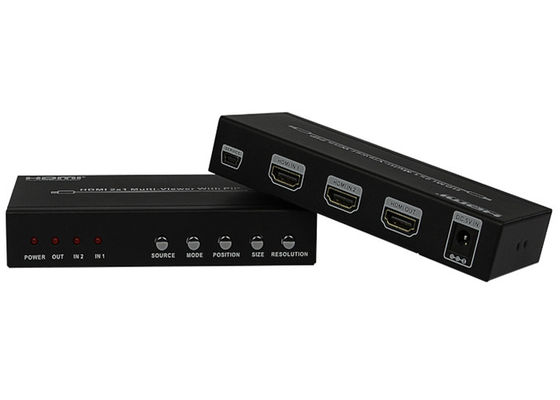

immagine 4.Produicts'per lo Multi-spettatore di HDMI 2x1 con il SEME:

5. Specifiche

1.Video larghezza di banda 225MHz [6.75Gbps]

2.Input × HDMI (tipo femminile) dei porti 2

porti 3.Output 1 × HDMI (tipo femminile),

4.Audio ha prodotto PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1

5.Input risoluzione 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz,

1080p24/30/50/60Hz, 800x600@60, 1024x768@60, 1280x720@60, 1920x1080@60;

Risoluzione 1080p, 1080i, 720p, 1024x768,1360x768 dell'uscita

Modello del corpo umano di protezione 6.ESD: ±8 chilovolt (scarico) dell'intraferro ±4 chilovolt (scarico del contatto)

7. CC dell'alimentazione elettrica 5V/1A (le norme di US/EU, CE/FCC/UL hanno certificato)

8. Dimensiona 70 millimetri (W)×140mm (D)×25 millimetro (H)

9. Peso 300 g

10. Metallo del materiale del telaio

11. Il nero di colore del Silkscreen

12. °F °F~104 di temperatura di funzionamento 0 °C~40 °C/32

13. °C di temperatura di stoccaggio −20 ~ 60 °C/−4 °F del °F ~140

14. RH di umidità relativa 20~ 90% (senza condensazione)

15. Consumo di energia 10W (massimo)

6. comandi e funzioni di operazione

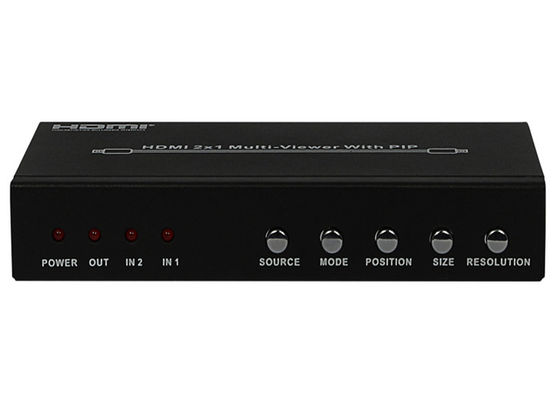

Pannello frontale

• POTERE LED: Questo LED rosso si illumina quando il dispositivo è collegato con l'alimentazione elettrica.
• LED PRODOTTO: Questo LED rosso si illumina quando la TV tappa nell'uscita corrispondente di HDMI

Porto.

• IN2 LED: Questo LED rosso si illumina quando il HDMI IN2 è selezionato come immagine principale.
• IN 1 LED: Questo LED rosso si illumina quando il HDMI IN1 è selezionato come immagine principale.
• FONTE: Premi il bottone per selezionare la fonte di input come immagine principale ed il LED indicherà la fonte di input corrispondente.
• MODO: Premi il bottone per selezionare il modo di esposizione. Il ※ vede la descrizione 1.
• POSIZIONE: Premi il bottone per selezionare la posizione di sotto immagine quando nel modo del SEME.
• DIMENSIONE: Premi il bottone per selezionare la dimensione di sotto immagine quando nel modo del SEME.
• RISOLUZIONE: Premi il bottone per selezionare la risoluzione dell'uscita.

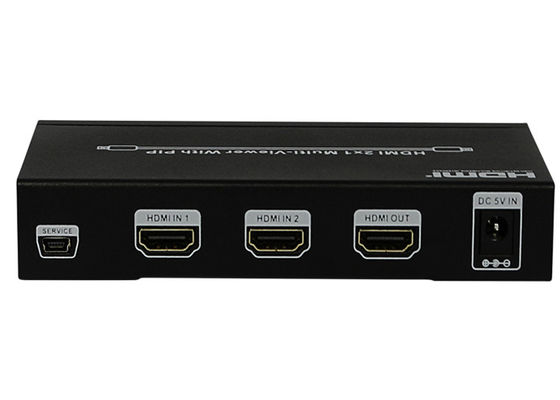

Pannello posteriore

• SERVIZIO: Collegato al computer tramite strumento RS232 e controllato via il software di computer host.
• HDMI IN1: Questa scanalatura è dove collegate l'uscita di fonte di HDMI dal DVD, PS3.
• HDMI IN2: Questa scanalatura è dove collegate l'uscita di fonte di HDMI dal DVD, PS3.
• HDMI HA PRODOTTO: Ciò scanala è dove collegate il HDTV o il monitor con il cavo di HDMI.
• CC 5V IN: Inserisca l'alimentatore in CC 5V l'unità e colleghi l'adattatore allo sbocco di parete di CA.

7. introduzione di modo di descrizione 1:

1. modo 1: modo di Un-vista

2. Modo 2: Modo del SEME

3. Mode3: Modo A di POP

4. Modo 4: Modo B di POP

8. esempio di applicazione
