Dettagli:
|
| Intensità del colore: | 8 bit | Spazio di colore: | RGB, 4:4 di YCbCr: 4, 4:2 di YCbCr: 2 |
|---|---|---|---|
| Video risoluzioni: | 3840x2160@30Hz, 1920x1080@50/60Hz, | Protezione di ESD: | modello del Umano-corpo: ±8kV (scarico) dell'intraferro, ±4kV (scarico del contatto) |
| Temperatura di funzionamento: | 0°C ~ 40°C/32°F ~ 104°F | Temperatura di stoccaggio: | -20°C ~ 60°C/-4°F ~ 140°F |
| Evidenziare: | 60hz quadrato Hdmi Multiviewer,4x1 quadrato Hdmi Multiviewer,Funzione senza cuciture HDMI Multiviewer dello scambista |
||
Multiviewer completo 4k di hdmi del quadrato di 3D e di 1080P 4k@60hz 4x1 con la funzione senza cuciture dello scambista di HDMI
1.Introduction:
Lo Multi-spettatore del quadrato di HDMI 4x1 è un rendimento elevato con la segmentazione dello schermo di quattro HD ed il commutatore di uscita di commutazione senza cuciture.
Può visualizzare il segnale video digitale 4HD sullo stesso schermo ed ha varia video segmentazione, commutazione senza cuciture
Segnale in ingresso di 4 HD contemporaneamente. I metodi di controllo del commutatore è flessibili, può essere commutato via il bottone ed il controllo di IR.
È molto un pratico ed il commutatore stabile e facile da installare, può essere utilizzato nei progetti principali, nei corridoi di riunione ed in altri posti.
2.Features:
*** HDMI compatibile 1.3a, HDCP 1,2, versione compatibile dell'input DVI 1,0;
Il *** sostiene il controllo di IR;
Il *** sostiene un input di 4 HDMI, 1 uscita di HDMI;
Il *** sostiene 4 la segmentazione dello schermo del segnale dei canali HDMI;
Il *** sostiene 4 la commutazione senza cuciture del segnale dei canali HDMI;
Il *** sostiene più di alta risoluzione fino a 1080P/60Hz;
Risoluzione di sostegno del ***: 1080P, 720P, 1080i, 1024*768, 1360*768 ecc;
Formato dell'uscita di audio di sostegno del ***: PCM2.0;
Il *** sostiene 26AWG il cavo standard, input fino ad un massimo di 15m/49ft, uscita fino ad un massimo di 15m/49ft;
Adattatore di potere di dc 12 V/2 A del ***;
*** Multiviewer completo 4k di hdmi del quadrato di 3D e di 1080P 4k@60hz 4x1 con la funzione senza cuciture dello scambista di HDMI;
3. specifiche
| Tecnico | |
| Conformità di HDMI | HDMI 1.4b |
| Conformità di HDCP | HDCP 1,4 |
| Larghezza di banda video | 10.2Gbps |
| Video risoluzioni | 3840x2160@30Hz, 1920x1080@50/60Hz, 1280x720@50/60Hz, 1920x1200@60Hz, 1024x768@60Hz |
| Intensità del colore | 8 bit |
| Spazio di colore | RGB, 4:4 di YCbCr: 4, 4:2 di YCbCr: 2 |
| Audio formati analogici | LPCM2.0 44.1KHz 48KHz |
| Protezione di ESD |
modello del Umano-corpo: ±8kV (scarico) dell'intraferro, ±4kV (scarico del contatto) |
| Collegamenti | |
| Porti di input |
tipo A [19-pin di 4x HDMI femminili] 1x SEVICER [micro USB, porto dell'aggiornamento] |
| Porti di uscite |
tipo A [19-pin di 1x HDMI femminili] 1x VGA [VGA-D] 1x audio [Mini-presa stereo di 3.5mm] |
| Meccanico | |
| Alloggio | Recinzione del metallo |
| Colore | Nero |
| Dimensioni | 185mm (W)×128mm (D)×20mm (H) |
| Peso | 595g |
| Alimentazione elettrica |
Input: AC100~240V 50/60Hz, ha prodotto: DC12V/1A (Le norme di US/EU, CE/FCC/UL hanno certificato) |
| Consumo di energia | 7.68W (massimo) |
|
Funzionamento Temperatura |
0°C ~ 40°C/32°F ~ 104°F |
| Temperatura di stoccaggio | -20°C ~ 60°C/-4°F ~ 140°F |
| Umidità relativa | RH di 20~90% (senza condensazione) |
| Nome di prodotto | Multiviewer completo 4k di hdmi del quadrato di 3D e di 1080P 4k@60hz 4x1 con la funzione senza cuciture dello scambista di HDMI |
4. comandi e funzioni di operazione per il multiviewer completo 4k di hdmi del quadrato di 3D e di 1080P 4k@60hz 4x1 con HDMI
Funzione senza cuciture dello scambista

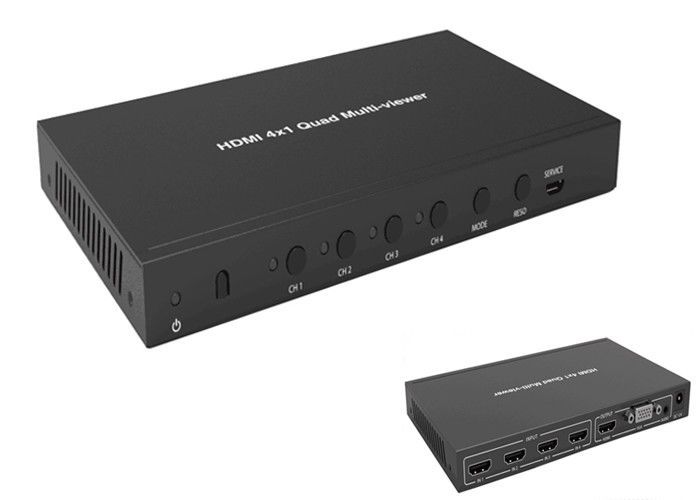

4,1 Front Panel
| Numero | Nome | Descrizione di funzione |
| 1 | POTERE LED |
Il LED illuminerà verde quando l'unità è lavoro, rosso quando l'unità è nella modalità standby. |
| 2 | IR | Finestra del ricevitore di IR. Accetta il segnale telecomandato di questo dispositivo soltanto. |
| 3 | Bottone CH1/CH2/CH3/CH4 | Seleziona il bottone del canale di ingresso (vedi per favore «la descrizione del dettaglio dei 6. modi di esposizione»). |
| 4 | Bottone di MODO | Premi questo bottone all'uscita ciclica del modo di esposizione di selezione (vedi per favore «la descrizione del dettaglio dei 6. modi di esposizione»). Premi questo bottone fino a 5s, lo schermo dell'uscita è esposizione a schermo pieno ed uguale di proporzione. |
| 5 | RESO | Risoluzione differente scelta di riciclaggio dell'uscita. Premi questo bottone fino a 5s alla struttura d'apertura o di chiusura dell'esposizione della finestra. |
| 6 | Porto di SERVIZIO | L'aggiornamento dei firmware ha usato. (Fabbrichi l'uso soltanto.) |

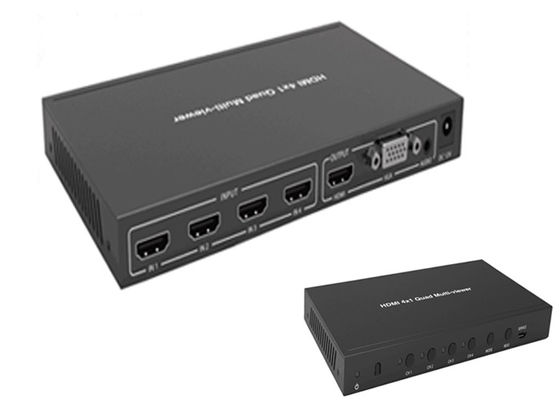

4,2 pannello posteriore
| Numero | Nome | Descrizione di funzione |
| 1 | HDMI HA INTRODOTTO |
Colleghi al dispositivo di fonte di HDMI quale il DVD giocatore o PS4. |
| 2 | HDMI HA PRODOTTO |
Colleghi al visualizzatore di HDMI quale la TV o Proiettore con un cavo di HDMI. |
| 3 | VGA HA PRODOTTO | Il porto di uscita di VGA, questo segnale in uscita del porto è lo stesso del porto di uscita di HDMI. |
| 4 | AUDIO USCITA |
Porto di audio uscita analogico. (Nota: Se l'uscita di HDMI è il MODO 1, l'audio uscita segue il video contenuto. Se l'uscita di HDMI è il MODO 2/3/4/5, la stampa CH1/CH2/CH3/CH4 fino a 5s alla selezione dell'uscita audio o a per mezzo del telecomando all'audio uscita di selezione ciclica. Lo stato di difetto è schermo CH1 audio uscita.) |
| 5 | CC 12V | Inserisca l'alimentatore in CC 12V/1A l'unità ed ha collegato l'adattatore ad uno sbocco di CA. |
