1.Introduction:

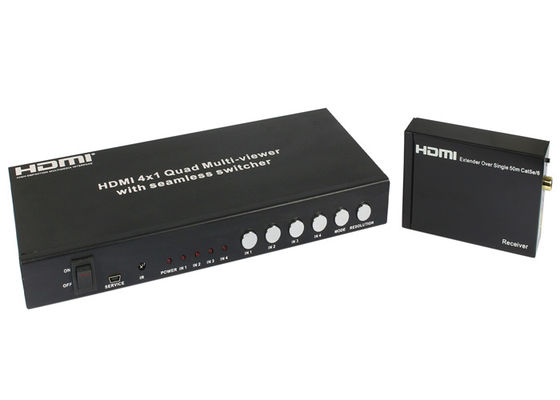

Questo prodotto è un rendimento elevato 4 da 1 Multi-spettatore del quadrato con lo scambista senza cuciture.

Sostiene l'alta esposizione di fonte di input della definizione quattro su uno schermo ed ha tre

modo di effetto di multi-vista. Come scambista, può anche senza cuciture commutare liberamente l'input di quattro HD.

Il prodotto può essere controllato dai vari modi, con il controllo del bottone del pannello frontale, il controllo di IR, RS232 il controllo ecc.

Il prodotto fornisce un collegamento di S/PDIF per produrre l'audio di fonte di HDMI allo stesso tempo.

Inoltre, questo prodcut ha la versione di base e versione del riempitivo.

La versione del riempitivo può estendere il video ed i segnali audio più di singoli 50m CAT5e/6 con controllo bidirezionale di IR.

2.Features:

1.Compliant con HDMI 1.3a, HDCP 1,2;

2. I supporti hanno multiplexato l'input di HDMI 4 e 1 uscita;

3.Supports fino ad alta risoluzione di definizione 1080p;

4. Multi-spettatore del quadrato di sostegno 4by1 e commutatore senza cuciture;

contatore 5.Support su, contatore giù la funzione;

multi risoluzione dell'uscita 6.Support;

7.Support audio formato digitale LPCM/AC3/DTS

bottone 8.Support, modi controllati di RS232, di IR ecc vari;

Sistema 9.IR tenendo conto il controllo della fonte all'estremità dell'esposizione;

audio di 10.Allows HDMI/video e segnali di IR essere trasmesso

sopra un singolo Cat5e/6 cavo (versione del riempitivo).

Multi-spettatore del quadrato di 11.HDMI 4x1 con comando dell'opzione senza cuciture di IR e di RS-232.

3.Specification:

 Larghezza di banda video----------------------------------------------------2.25Gbps

Porte d'ingresso-------------------------------------------------------------4 × HDMI (tipo femminile), 1x RS232;

Porti di uscita-----------------------------------------------------------1 × HDMI (tipo femminile), 1xRCA, 1xUTP (versione del riempitivo)

Audio uscita-----------------------------------------------------------PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1

Risoluzione introdotta-------------------------------------------------------480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz,

1080i50/60Hz, 1080p24/30/50/60Hz, 800x600@60,

1024x768@60, 1280x720@60, 1920x1080@60;

Risoluzione dell'uscita----------------------------------------------------1080p, 1080i, 720p, 1024x768,1360x768

Modello del corpo umano di protezione di ESD-----------------------------±8 chilovolt (scarico dell'intraferro)

±4 chilovolt (scarico del contatto)

Alimentazione elettrica---------------------------------------------------------una CC di 12 V/2.5A (le norme di US/EU, CE/FCC/UL hanno certificato)

Dimensioni------------------------------------------------------------118mm (W) X 250mm (D) X 32mm (H)

Peso ------------------------------------------------------------------750 g

Materiale del telaio------------------------------------------------------- Metallo

Colore del Silkscreen-------------------------------------------------------- Nero

Temperatura di funzionamento------------------------------------------------ 0 °F °F~104 di °C~40 °C/32

Temperatura di stoccaggio ---------------------------------------------------−20 °C ~ 60 °C/−4 °F del °F ~140

Umidità relativa --------------------------------------------------------RH di 20~ 90% (senza condensazione)

Consumo di energia -----------------------------------------------------10 W

Nome di prodotto--------------------------------------------------------------Multi-spettatore del quadrato di HDMI 4x1 con RS-232 senza cuciture

e comando dell'opzione di IR

4. diagramma di collegamento

Multi-spettatore del quadrato di HDMI 4x1 con comando dell'opzione senza cuciture di IR e di RS-232
