Dettagli:
|
| Conformità di HDMI: | HDMI 2.0b | Conformità di HDCP: | HDCP 2,2 e HDCP 1,4 |
|---|---|---|---|
| Larghezza di banda video: | 18Gbps | Porti di controllo: | 1×TCP/IP [RJ45] 1×RS-232 [D-sotto 9] |
| Dimensioni: | 185mm (W)×128mm (D)×20mm (H) | Peso: | 2.8kg |
| Evidenziare: | Scambista della matrice di HDCP2.2 HDMI,scambista della matrice di 2.0b HDMI,scambista della matrice 4K |
||
Scambista della matrice di HDCP2.2 HDMI
18Gbps HDCP 2,2 8 scambista della matrice dell'uscita HDMI dell'input 8 con 4K2K@50/60Hz (4:4: 4)
1. Introduzione
Le gestioni di matrici di 18Gbps 8x8 HDMI la trasmissione del video (fino a 4K2K@60Hz
4:4 di YUV: 4) ed audio digitale di alta risoluzione multicanale da 8 fonti di HDMI a 8 esposizioni di HDMI.
L'audio de-incastonato ad audio analogico e coassiale è sostenuto da 8 porti di uscita di HDMI.
2. Caratteristiche
☆ HDMI audio passaggio-attraverso fino all'audio di 7.1CH HD (LPCM, Dolby TrueHD e DTS-HD
Audio matrice)
Audio del ☆ de-incastonato è sostenuto via i porti analogici e coassiali
l'ARCO del ☆, la CCE e la gestione astuta di EDID sono sostenuti
lo scaffale del ☆ 1U ha montato la progettazione con l'esposizione del pannello frontale OLED
Controllo del ☆ tramite bottoni del pannello frontale, ripresa esterna di IR, RS-232, lan e GUI di web
3. Specifiche
|
Tecnico |
|||
|
Conformità di HDMI |
HDMI 2.0b |
||
|
Conformità di HDCP |
HDCP 2,2 e HDCP 1,4 |
||
|
Larghezza di banda video |
18Gbps |
||
|
Video risoluzione |
Fino a 4K2K@50/60Hz (4:4: 4) |
||
|
Spazio di colore |
RGB, 4:4 di YCbCr: 4/4:2: 2/4:2: 0 |
||
|
Intensità del colore |
8 bit, 10 pungenti, 12 pungenti |
||
|
L'audio di HDMI formatta (Passaggio-attraverso) |
LPCM 2/5.1/7.1, Dolby Digital, DTS 5,1, Dolby Digital+, Dolby TrueHD, audio matrice di DTS-HD, atmosfera di Dolby, DTS: X |
||
|
Audio formati coassiali |
LPCM 2,0, Dolby Digital/più, DTS 5,1 |
||
|
Audio formati di L/R |
PCM2.0 |
||
|
Formati di HDR |
HDR10, HDR10+, visione di Dolby, HLG |
||
|
Protezione di ESD |
modello del Umano-corpo: ±8kV (scarico) dell'intraferro, ±4kV (scarico del contatto) |
||
|
Collegamento |
|||
|
Porte d'ingresso |
8×HDMI tipo interno 1×IR [Mini-presa stereo di A [19-pin femminile] di 3.5mm] |
||
|
Porti di uscita |
8×HDMI tipo audio 8×Coax (RCA) di A [femmina 19-pin] 8×L/R audio [Mini-presa stereo di 3.5mm] |
||
|
Porti di controllo |
1×TCP/IP [RJ45] 1×RS-232 [D-sotto 9] |
||
|
Meccanico |
|||
|
Alloggio |
Recinzione del metallo |
||
|
Colore |
Nero |
||
|
Dimensioni |
440mm (W)×200mm (D)×44.5mm (H) |
||
|
Peso |
2.8kg |
||
|
Alimentazione elettrica |
Input: CA 100 - 240V 50/60Hz Uscita: CC 12V/5A (la norma di US/EU, CE/FCC/UL ha certificato) |
||
|
Consumo di energia |
43W |
||
|
Temperatura di funzionamento |
-10°C ~ 45°C/14°F ~ 113°F |
||
|
Temperatura di stoccaggio |
-20°C ~ 60°C/-4°F ~ 140°F |
||
|
Umidità relativa |
RH di 20~90% (senza condensazione) |
||
|
Lunghezza cavo/di risoluzione |
4K60 - Piedi/metri |
4K30 - Piedi/metri |
1080P60 - Piedi/metri |
|
IN/FUORI DI HDMI |
16ft/5M |
32ft/10m |
50ft/15M |
|
L'uso «del cavo di HDMI ad alta velocità premio» altamente è raccomandato. |
|||

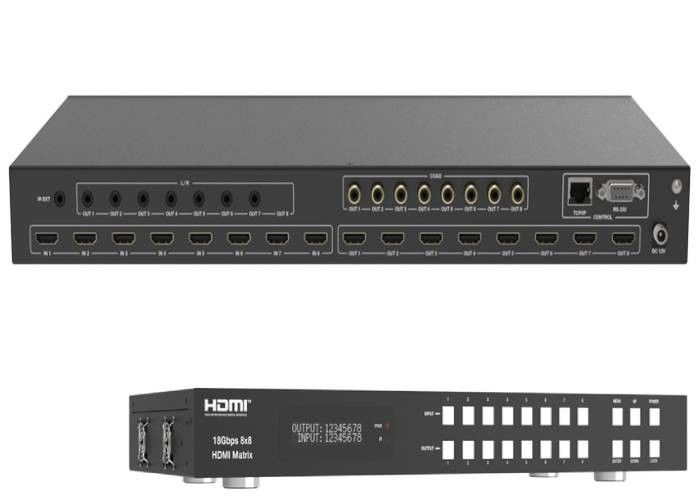

4. L'immagine dei prodotti:
