Dettagli:
|
| Velociti di trasmissione di SDI: | 2,970 GBP, 1,485 GBP | Norma di SMPTE: | 425M Level A & B, 424M, 292M, 259M-C |
|---|---|---|---|
| Distanza del cavo di SDI: | 3G/HD/fino a 100/200 di metro con il cavo di BELDEN 1694A | Distanza del cavo di HDMI: | 10m, 8/12-bit |
| Consumo di energia: | 5W | Dimensioni: | 110mm (W)×288mm (D)×32 millimetro (H) |
| Peso: | 750 g | Materiale del telaio: | Metallo |
| Evidenziare: | convertitore di 2.970Gbps HDMI,convertitore di 5W HDMI,convertitore di 1.485Gbps SDI |
||

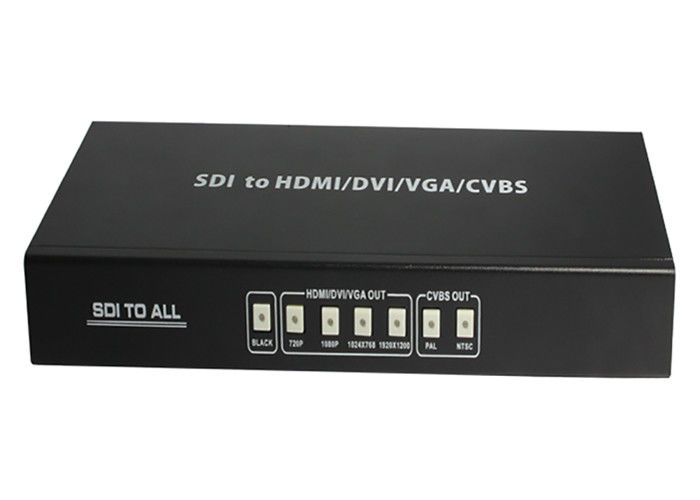

convertitore di 2.970Gbps HDMI
TUTTI al convertitore del contatore di SDI
1. Introduzione
Lo SDI a TUTTO IL convertitore del contatore permette i segnali deviazione standard, HD e 3G-SDI essere indicato sull'esposizione del porto di HDMI/DVI/VGA/Composite. Ciò significa che ora è più facile affinchè i professionisti distribuisca e da estendere il loro segnale di SDI mentre dà all'abilità al lavoro di esposizione sui questi l'esposizione. Ancora, grazie agli utenti delle uscite audio di L/R possono produrre gli audio formati analogici mentre ciclo-attraverso gli utenti dei benefici di progettazione 3G-SDI lasciandoli contenuto simultaneo di manifestazione sia sulle esposizioni del porto di HDMI/DVI/VGA/Composite che di SDI.
2. Caratteristiche
Segnali in ingresso SD-SDI, HD-SDI e 3G-SDI di sostegni con automatico-rilevazione;
Supporti HDMI/DVI/VGA/Composite ed uscita di SDI (esclusione) simultaneamente;
L'interfaccia di SDI funziona alle velocità di trasmissione di 2,970 Gbit/s, 2.970/1.001 Gbit/s,
1,485 Gbit/s, 1.485/1.001 Gbit/s e 270 Mb/s;
Sostiene la distanza dell'ingresso/uscita di SDI fino a 100 metri (3G-SDI), 200
metri (HD-SDI), o 300 metri (SD-SDI);
Riporti in scala tutto il segnale di SDI a HDMI/DVI/VGA/Composite:
1. sincronizzazioni di HDMI/DVI/VGA: 1280x720,1920x1080,1024x768,1920x1200;
2. formato composito: AMICO, NTSC;
Modalità di input di SDI di sostegni:
1. SD-SDI (SMPTE 259M-C, alle velocità di trasmissione di 270 Mbit/s)
2. HD-SDI (SMPTE 292M, alle velocità di trasmissione di 1,485 Gbit/s e di 1.485/1.001 Gbit/s)
3. 3G-SDI (SMPTE 424M/425M-AB, alle velocità di trasmissione di 2,970 Gbit/s e
2.970/1.001 Gbit/s)
Ø sostiene l'uscita nera del segnale dello schermo;
Ø ha uguagliato e ri-cronometrato l'uscita del ciclo;
Uscita alternativa di Ø audio a 2CH analogico;
Indice del pacchetto
SDI a TUTTO IL convertitore 1pcs del contatore
Adattatore 1pcs di corrente continua 12V/2.5A
Operazione 1pcs manuale
3. specificazione
Norma ................................................ 425M Level A & B, 424M, 292M, 259M-C di SMPTE
Velociti di trasmissione di SDI ..................................... 2.970Gbps, 2.970/1.001Gbps, 1.485Gbps,
1.485/1.001Gbps e 270Mbps

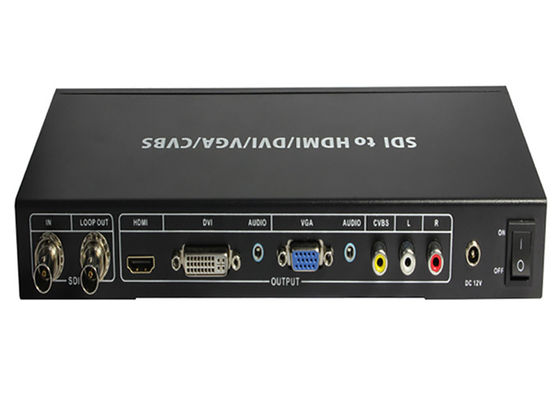

Porta d'ingresso ........................................................... 1×BNC (SD/HD/3G-SDI)
Porto di uscita ........................................................... 1×BNC (esclusione di SD/HD/3G-SDI),
1×HDMI (tipo un connettore),
1×DVI con audio
1x VGA con audio
1×Composite con R/L
Protezione di ESD .................................................. modello del Umano-corpo:
±8kV (scarico dell'intraferro)
±4kV (scarico del contatto)
Distanza del cavo di SDI ............................................. 3G fino a 100m (cavo di BELDEN 1694A)
HD fino a 200m (cavo di BELDEN 1694A)
Deviazione standard fino a 300m (cavo di BELDEN 1694A)
Dimensioni .......................................................... 110mm (W)×288mm (D)×32mm (H)
Peso ........................................................................ 750g
Metallo del materiale del telaio .........................................................
Temperatura di funzionamento .............................................. 0 ˚F di ˚C~40 ˚C/32 ˚F~104
Temperatura di stoccaggio .................................................. ˚F di −20 ˚C~60 ˚C/−4 ˚F~140
Umidità relativa ........................................................ RH di 20~90% (senza condensazione)
Consumo di energia ......................................................... 5W
