1. Introduzione

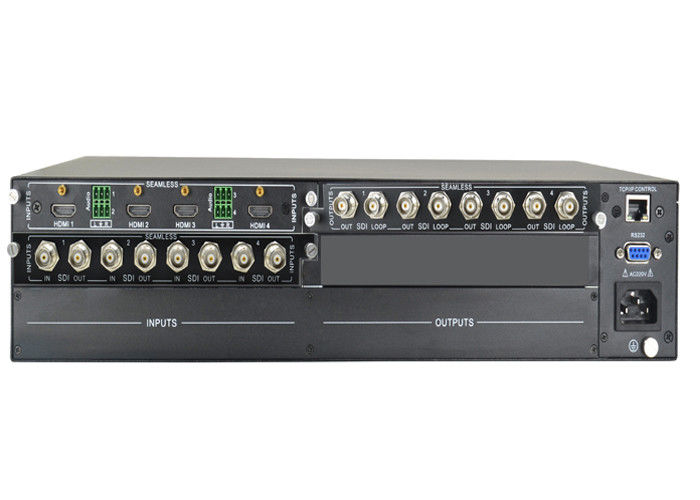

la video audio matrice 4x4 8x8 4x2 di Hdbaset dello scambista della matrice di 4K Hdmi è un video e un audio ad alto rendimento

scambista modulare della matrice che sostiene contemporaneamente le 8 fonti del segnale in ingresso ed esposizioni massime dell'uscita 8.

Sostiene i segnali video differenti con la commutazione trasversale.

la video audio matrice 4x4 8x8 4x2 di Hdbaset dello scambista della matrice di 4K Hdmi è trasmessa indipendente e commutata

per fare diminuire attenuazione del segnale. Lo scambista modulare 8x8 della matrice sostiene le varie carte variabili compreso

HMDI, DVI, VGA, lo SDI e gli utenti di HDBaseT ecc. possono scegliere di inserire la carta differente del segnale per l'applicazione differente.

2. caratteristiche

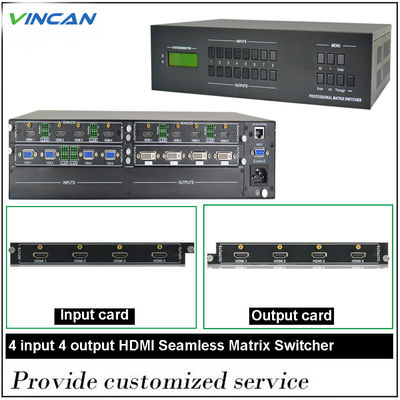

• Telaio modulare con le scanalature configurabili dell'ingresso/uscita, varianti da 4x4 a 16x16.
• Le varie schede di ingresso/uscita, include le carte di HDMI, di HDBaseT, di SD/HD/3G-SDI, di DVI e di VGA (compatibili con YUV, YC & CVBS.)
• per configurare qualsiasi matrice.
• Vero commutazione dell'incrocio, qualsiasi input a qualsiasi uscita, con noncuranza formato del segnale.
• Supporto HDMI1.4a, supporto 3D.
• Tecnologia integrata di HDBaseT.
• Controllabile via il bottone, RS232 & il TCP/IP facoltativo, anche compatibili con controllo dei terzi.
• HDCP compiacente.
• Esposizione LCD.
• video audio matrice 4x4 8x8 4x2 di Hdbaset dello scambista della matrice di 4K Hdmi.

3.Specification

• Cartongesso dell'ingresso/uscita: 4 - porti/carta di HDMI
• Connettore introdotto: Femmina di HDMI A; T.M.D.S. 2.9V/3.3V, 75 ohm
• Video uscita: Femmina di HDMI A; T.M.D.S. 2.9V/3.3V; 75 ohm
• Guadagno: 0 dB
• Risoluzione: Fino al 4:4 1080p: 4
• Norma di HDMI: HDCP 1,4 - sostiene la CCE, EDID e DDC e soddisfacente rispetto a HDCP
• Opzioni di controllo: Bottoni, ripresa esterna di IR & RS232 (connettore femminile di 9-pin D)
• Alimentazione elettrica mondiale: 100VAC ~ 240VAC, 50/60Hz; 50W
• Temperatura: -10 ~ 50 gradi di C
• Umidità di lavoro: 10 ~ 90 gradi
• Regolamento: CE, FCC e ccc
• video audio matrice 4x4 8x8 4x2 di Hdbaset dello scambista della matrice di 4K Hdmi

4. Diagramma di collegamento di video audio matrice 4x4 8x8 4x2 di Hdbaset dello scambista della matrice di 4K Hdmi:
