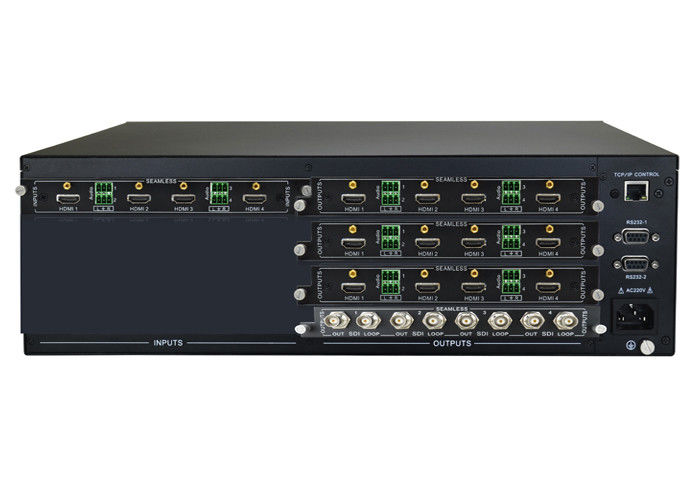

Il video scambista modulare della matrice di 4K UHD con 4 Hdmi ha introdotto l'uscita di SDI

Il video scambista modulare della matrice di 4K UHD con 4 Hdmi ha introdotto l'uscita di SDI

scambista modulare della matrice di 4K UHD video con 4 il hdmi dell'input 12 di hdmi & un'uscita di 4 ch SDI

1. Panoramica

Le carte modulari facoltative dell'input comprendono i seguenti collegamenti: HDMI, DVI, VGA, HDBaseT (con RS232 ed il IR a larga banda bidirezionale),

Video a fibra ottica e analogico con rappresentazione in scala digitale via HD15 (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, video componente, S-video e

video composito). Le carte modulari dell'uscita comprendono i seguenti collegamenti: HDMI, SDI, DVI, VGA, HDBaseT e fibra ottica.

L'audio incastonatura stereo è sostenuta sulle carte dell'input di HDMI per permettere che l'audio analogico sia inserito nel segnale numerico. Audio latta stereo

anche de-essere incastonato facendo uso delle carte dell'uscita di HDBaseT o di HDMI. La gestione avanzata di EDID limita le fonti per produrre soltanto l'audio stereo,

mentre emulando i dati video indigeni dalle esposizioni allegate. Questo sistema permette che l'audio analogico sia commutato con il video digitale accoppiato,

eliminazione del requisito di audio scambista supplementare della matrice.

I cappucci chiari del bottone forniscono il testo leggibile sul pannello frontale, che può essere personalizzato per ogni installazione. Controllo via il IR, RS232 e

Il TCP/IP fornisce una vasta gamma di opzioni per i sistemi di controllo dei terzi. Dieci preregolamenti programmabili forniscono i mezzi efficienti di configurazione

la video ed audio distribuzione per i modelli comuni di uso.

2. caratteristiche

• risoluzione di 4K UHD via HDMI & HDBaseT

• Collegamenti di sostegno: VGA, SDI, DVI, HDMI, HDBaseT & fibra ottica

• Alta larghezza di banda fino a 10,2 GBP

• Aggiunga le carte modulari dell'ingresso/uscita basate sull'espansibilità

• Ultra-commutazione dell'incrocio

• Gestione avanzata di EDID & di HDCP

• Progettazione permutabile calda

• Chiari bottoni illuminati

• Controllo via il IR, Ethernet & RS-232

• 10 preregolamenti globali

• Pannello frontale LCD per la commutazione & lo stato

• Serratura di sicurezza del pannello frontale

• Recinzione di alluminio scaffale-montabile di 3 RU

3.Specification.

Collegamenti dell'ingresso/uscita:

• Il telaio ha introdotto: 4 carte dell'input di x

• Uscita del telaio: 4 carte dell'uscita di x

• Larghezza di banda per ogni ingresso/uscita: 340 megahertz (10,2 GBP)

• Impedenza dell'ingresso/uscita: 75 ohm

• Velocità di commutazione: 200ns (massimo)

• Guadagno: 0 dB

• Ritardo massimo: 5nS (+/- 1nS)

Controllo:

• Porto di serie di controllo: RS-232, un connettore femminile di 9 perni D

• Pin Configurations: 2 = TX, 3 = RX, 5 = TERRA

• Controllo del pannello frontale: Bottoni

• Controllo del TCP/IP via Ethernet

Generale & ambientale:

• Materiale: Il nero ha dipinto la dimensione di alluminio della pagina: 3 telai dello scaffale di RU

• Umidità: 10% ~ 90%

• Temperatura di funzionamento: 0° a +40° C (+32° a +104° F)

• Umidità di funzionamento 20% - 90%, senza condensazione

• Temperatura di stoccaggio -10° - +60° C (+14° a +140° F)

• Umidità 20% - 90% di stoccaggio, senza condensazione

• Installazione: Tormenti montabile

Potere, ESD & regolatore

• Alimentazione elettrica internazionale: 110VAC ~ 240VAC, 50/60Hz

• Consumo di energia: 135 watt completamente popolati

• Protezione di ESD: 15kV

• Regolatore: CE, RoHs, FCC

• Dimensione di caso: 483x317x133mm (3U)

• Peso di spedizione del prodotto: 7,71 chilogrammi (17 libbre.)

4. Facendo uso dell'applicazione:
