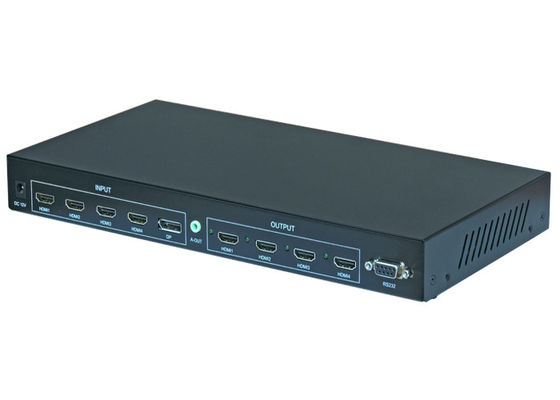

scambista senza cuciture della matrice di 4K 4x4 HDMI con il video regolatore della parete

ⅠIntroduzione di prodotto

È una video unità di elaborazione d'impionbatura 4K ed è inoltre uno scambista senza cuciture di 4x4 HDMI. Supporti fino all'impionbatura di 4K@60HZ

e commutazione senza cuciture 4x4. Il supporto 4 HDMI, 1 input di DP e un'uscita di 4 HDMI, input di DP possono essere usati soltanto per

impionbatura.

ⅡFunzioni principali

• Una macchina comprende l'impionbatura e le funzioni di commutazione senza cuciture allo stesso tempo e le funzioni possono essere selezionate liberamente.
• Funzione di commutazione senza cuciture di sostegno nel modo della matrice.
• Supporto 1x2, 1x3, 1x4, 2x1, 3x1, modo 4x1,2x2 nella funzione d'impionbatura
• Supporto qualsiasi rotazione del segnale del visualizzatore 180 gradi.
• Il bordo che protegge la funzione, il modo d'impionbatura sostiene l'adeguamento d'impionbatura orizzontale e verticale;
• Il modo della matrice sostiene tutta l'esposizione di spaccatura dello schermo dell'uscita 4;
• Supporto 1 DP1.2, 1 HDMI2.0, 3 HDMI1.4 input, la risoluzione fino a 4K@60hz.
• 4 uscite di HDMI, risoluzione dell'uscita sostiene 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, scambiabile;
• Telecomando di sostegno, RS232, controllo del bottone del telaio;

ⅢIntroduzioni dettagliate

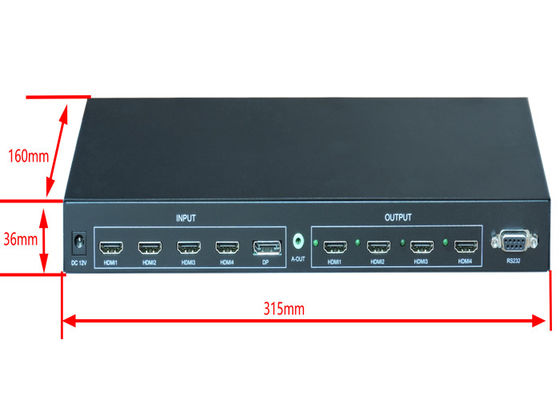

1, segnali in ingresso

DP_1,2(4K@60hz),1HDMI_2,0, 3input di sostegno 1_di HDMI_1,4(4K@30hz)

2, segnali in uscita

L'uscita di sostegno 4 HDMI_1,3, risoluzione dell'uscita sostiene 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, scambiabile;

Supporto 1 3,5 millimetri di audio uscita per collegare il suono.

3, impiombando, funzione di commutazione di modo della matrice

Gli utenti possono scegliere il modo d'impionbatura o il modo di commutazione senza cuciture. L'input di DP può essere utilizzato soltanto nel modo d'impionbatura.

4, funzione di commutazione senza cuciture

Il supporto HDMI la funzione di commutazione senza cuciture del segnale in ingresso 4x4 e può anche sostenere tutto lo schermo per visualizzare 4 segnali in ingresso allo stesso tempo.

5, funzione d'impionbatura
La funzione d'impionbatura del prodotto è progettazione integrata, una singola macchina può raggiungere l'uscita d'impionbatura del segnale di 4 HDMI e una singola macchina può fissare i vari modi d'impionbatura quali 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1, ecc.

5,1 180 gradi di funzione di rotazione

Supporto per mettere qualsiasi visualizzatore per girare 180 gradi.

5,2 bordo che protegge funzione

Dopo la regolazione della cucitura del bordo che elabora, una parte dell'immagine è nascosta, in modo da raggiungere l'effetto di nessuna deformazione e di nessuna distorsione.

6, metodo di controllo

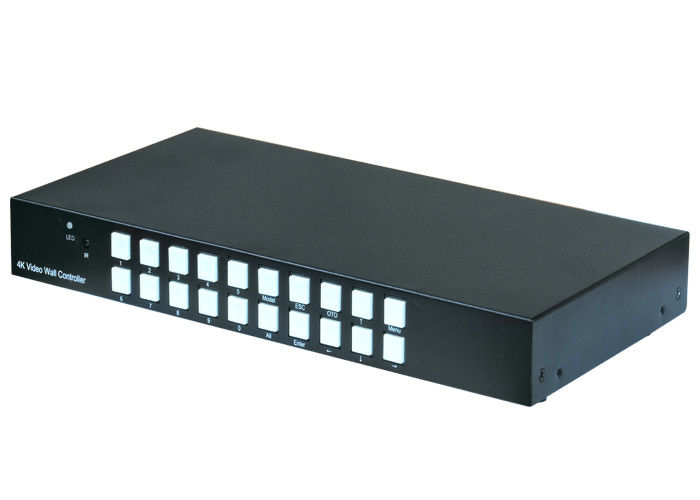

Il dispositivo può essere controllato con il telecomando, i bottoni del telaio, il RS-232 ed il controllo centrale.
