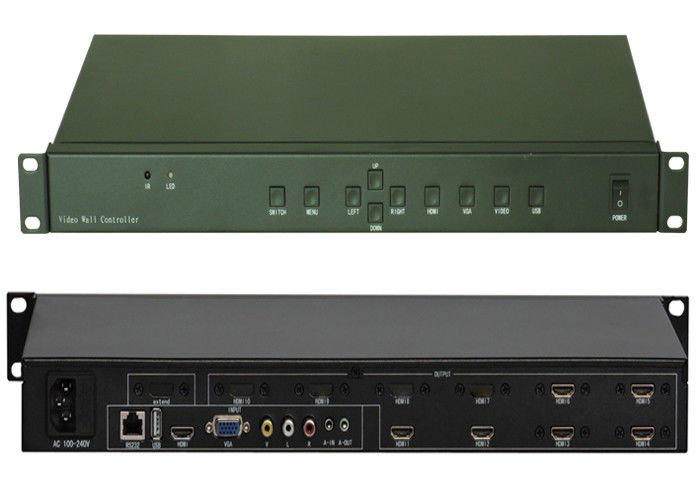

La SCATOLA è un'unità di elaborazione che tendono specialmente alla TV LCD, lo schermo LCD laterale Ultra-stretto, proiettore dello multi-schermo di HD, può personalizzare un'uscita di 2 - 25 HDMI cucente secondo la richiesta dell'utente e può personalizzare il giunto illimitato dalla cascata. Il prodotto facendo uso del chip d'elaborazione ad alta definizione, in modo da può sostenere il segnale 1080P per uscita o input e nel frattempo può sostenere 1 video composito, 1 VGA, 1USB, 1 HDMI per introdurre e tutto il segnale in ingresso può commutare all'esposizione di processo dello multi-schermo, audio ed il video relativo inoltre ha prodotto simultaneamente.

2, introduzione di funzione:

1, modello dello Multi-schermo

L'utente può aumentare o ridurre i moduli di uscita dovuto TK-BOX adotti la progettazione modulare. E singola uscita del segnale del giunto di massimo HDMI della latta 25 della macchina con il protocollo di compatibilità DVI. Può realizzare il giunto illimitato attraverso il collegamento di cascata; Secondo la richiesta dell'utente, la singola macchina può essere vari generi su misura di modelli dello multi-schermo quale ect 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2.

2, segnale in ingresso

Può sostenere 4 il segnale in ingresso che nel totale consiste di 1 video composito, 1 VGA, 1 HDMI, 1 USB; e l'interfaccia di USB e di HDMI con l'audio e video funtion di decodifica, il video composito ed il segnale di VGA aggiunge l'audio interfaccia pertinente. Che cosa è più, tutto il segnale video dell'input può commutare con ad audio uscita nella sincronizzazione. Segue il diagramma dell'interfaccia:

3, funzione dello specchio

Paragoni all'unità di elaborazione comune dello multi-schermo, TK-BOX può realizzare che 180°mirror capovolgono la funzione verso ogni singolo visualizzatore. Farà diminuire acutamente la lacuna del giunto LCD, che rendono l'immagine più viva se la TV LCD capovolge 180°toward sopra la fila quando LCD ordinario unito TV.Following dell'utente indicato:

Prima di capovolgimento dopo capovolgimento

4, bordo che soppressione funzione

Senza funzione dello spazio in bianco del bordo, tutto il visualizzatore unito ha lacuna della struttura, che fanno l'immagine la tirata strappare su nella visione e nel ritenere artificiali; Immagine più naturale e vivace senza trasformazione e tiraggio dopo il processo dello spazio in bianco del bordo. Dopo è il diagramma di confronto;

Senza bordo che soppressione funzione dopo il bordo che soppressione processo
