Dettagli:
|
| nome di prodotto: | la video unità di elaborazione 10 TV del regolatore USB/HDMI/VGA/AV TV della parete 5x2 mostra uno s | Segnale in ingresso: | VGA, HDMI, video, USB |
|---|---|---|---|
| Segnale in uscita: | 10 uscita di x HDMI | Audio: | 3,5 l'audio interfaccia, sostiene contemporaneamente i canali destri e sinistri e stereo, commutator |
| Modo di controllo: | Chiave a distanza di caso del、 del、 RS232 | Alimentazione elettrica: | V di CA 100 - 240 |
| Potere: | 20W | Dimensioni (1U): | 1U cassa standard a 19 pollici, 442mm (L)*45mm (H)*242mm (W) |
| Peso (1U): | 2.5KG | ||
| Evidenziare: | video regolatore LCD della parete 5x2,video regolatore LCD della parete 1U,video unità di elaborazione della parete di 5x2 TV |
||
video della parete 5x2 del regolatore video avoirdupois TV unità di elaborazione LCD di USB HDMI VGA
la video unità di elaborazione 10 TV del regolatore USB/HDMI/VGA/AV TV della parete 5x2 mostra uno schermo che impiomba per l'esposizione di LED/LCD
1, introduzione di prodotto:
la video unità di elaborazione 10 TV del regolatore USB/HDMI/VGA/AV TV della parete 5x2 mostra uno schermo che impiomba per l'esposizione di LED/LCD
è destinato ad essere vero unità di elaborazione modulare della parete di in/out una video, al bloccaggio, convertito dell'ANNUNCIO, itinerario, distribuiscono il segnale di tutto formato alla video parete multipla, compreso la TV LCD, HA FATTO, DLP, plasma, ecc., mentre mantengono un vero segnale numerico.
Il video regolatore della parete di LM-TV10 2x5 con molte video interfacce differenti, include HDMI, VGA, avoirdupois ed è può decodificare il video (come RMVB), audio (come il MP3), foto (come il JPG) da sè attraverso l'interfaccia di USB. ogni video con audio può essere commutato insieme. l'interfaccia dell'uscita HDMI, risoluzione è 1080P o 720P, choosen dall'utente.
la video unità di elaborazione 10 TV del regolatore USB/HDMI/VGA/AV TV della parete 5x2 mostra uno schermo che impiomba per l'esposizione di LED/LCD
Il video regolatore della parete può essere controllato da a distanza, dal bottone e da RS232.
2, introduzione di funzione:
1, modello dello Multi-schermo
L'utente può aumentare o ridurre i moduli di uscita dovuti adottare la progettazione modulare. E singola uscita del segnale del giunto di massimo HDMI della latta 25 della macchina con il protocollo di compatibilità DVI. Può realizzare il giunto illimitato attraverso il collegamento di cascata; Secondo la richiesta dell'utente, la singola macchina può essere vari generi su misura di modelli dello multi-schermo quale ect 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2.
2, segnale in ingresso

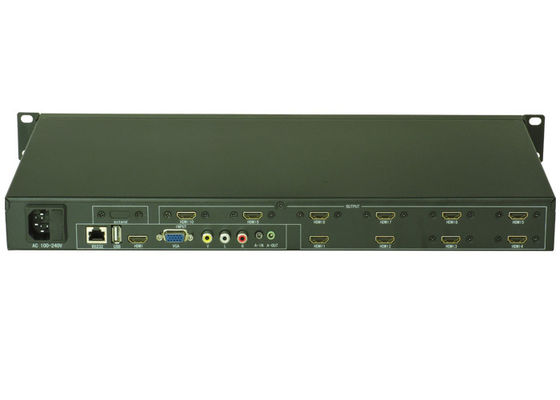

Può sostenere 4 il segnale in ingresso che nel totale consiste di 1 video composito, 1 VGA, 1 HDMI, 1 USB; e l'interfaccia di USB e di HDMI con l'audio e video funtion di decodifica, il video composito ed il segnale di VGA aggiunge l'audio interfaccia pertinente. Che cosa è più, tutto il segnale video dell'input può commutare con ad audio uscita nella sincronizzazione. Segue il diagramma dell'interfaccia:
3, funzione dello specchio
Paragoni all'unità di elaborazione comune dello multi-schermo, può realizzare che 180°mirror capovolgono la funzione verso ogni singolo visualizzatore. Farà diminuire acutamente la lacuna del giunto LCD, che rendono l'immagine più viva se la TV LCD capovolge 180°toward sopra la fila quando LCD ordinario unito TV.Following dell'utente indicato:
Prima di capovolgimento dopo capovolgimento
4, bordo che soppressione funzione
Senza funzione dello spazio in bianco del bordo, tutto il visualizzatore unito ha lacuna della struttura, che fanno l'immagine la tirata strappare su nella visione e nel ritenere artificiali; Immagine più naturale e vivace senza trasformazione e tiraggio dopo il processo dello spazio in bianco del bordo. Dopo è il diagramma di confronto;
Senza bordo che soppressione funzione dopo il bordo che soppressione processo
5, USB trasmettono la funzione
Il prodotto può sostenere USB per trasmettere e la funzione unita. Dopo la finitura della funzione di base unita LCD, l'utente può mettere gioco unito immagine o soltanto video del modello. È semplice ed utile, nessun'assegnazione extra di bisogno un computer o l'altra attrezzatura di radiodiffusione, soltanto dobbiamo fare dobbiamo inserire un disco di U all'interfaccia di USB nel nostro processo multi--sceen del prodotto.
6, funzione chiave
Funzioni d'impionbatura multiple del *** con 9 uscite di HDMI (3×3, 2×4, 4×2)
Segnale in ingresso multiplo del *** video con 1 HDMI, 1 DVI, 1 VGA, 1 USB
Funzione dello specchio di sostegno del ***
Funzione della maschera di edage di sostegno del ***
Il *** sostiene RS232 ed il telecomando
| video | |
| protocollo | Protocollo di sostegno hdcp1.3, protocollo di sostegno hdmi1.3, compatibile con il protocollo dvi1.0 |
| Guadagno | 0 dB |
| Larghezza di banda dell'interfaccia | 2.25Gbps (totale 6.75Gbps, 2.25Gbps per colore) |
| Risoluzione massima di sostegno |
HDPC: 1920x1200P@ 60_24bit, HDTV: 1920x1080P@60_36bit |
| Ha morso il nervosismo dell'orologio | <0> |
| Ha morso il tempo di aumento | <0> |
| Ha morso il tempo di caduta | <0> |
| Ritardo di trasmissione massimo | 5nS (±1nS) |
| Velocità di commutazione | 200 NS (tempo massimo) |
| Video input | |
| interfaccia | VGA/interfaccia femminile di dvi-d/hdmi-a |
| Potenza del segnale | T.M.D.S +/- 0.4Vpp |
| impedenza | 50 Ω |
| Entri nel edid | Edid vive rewritable |
| Distanza massima raccomandata dell'input | Meno di 40 metri a 1920x1080@60 (uso raccomandato del cavo speciale certificato di HDMI, quale il cavo di Molex TM) |
| Video uscita | |
| interfaccia | VGA/interfaccia femminile di dvi-d/hdmi-a |
| impedenza | 50Ω |
| Distanza raccomandata dell'uscita massima | Meno di 10 metri a 1920x1200@60 (uso raccomandato dei cavi HDMI-specifici certificati quali i cavi di Molex TM) |
| Tipo di controllo | |
| Interfaccia di controllo di serie | Rs-232, un maschio di 9 perni ed interfaccia d tipa femminile |
| E protocollo di baud rate | Di baud rate: 9600, pezzi di dati: 8 bit, bit di stop: 1, nessuna parità |
| Struttura di serie del porto di controllo | 2 = TX, 3 = RX, 5 = TERRA |
| specificazione | |
| alimentazione elettrica | 100VAC ~ 240VAC, 50/60 di hertz, alimentazione elettrica di potenza adattiva internazionale |
| temperatura | Temperatura di uso e di stoccaggio: -20° ~ +70° |
| umidità | Umidità di uso e di stoccaggio: 10% ~ 90% |
| Dimensione del telaio | Conforme al modello reale |
| peso del prodotto | Conforme al modello reale |
| Tempo medio fra i guasti | 30.000 ore |
| Garanzia | una garanzia libera da 1 anno, manutenzione di vita |
Stampa di chiave di caso
7, funzione telecomandata
Il telecomando è personalizzazione esclusiva per, funzione dell'unità di elaborazione dello multi-schermo ogni è conforme completamente alla chiusura a distanza ed il mercato non può comprarlo. Il cotroller a distanza adotta alla la progettazione super sensibile, in modo da è metri di attainability 7 - 10 di distanza e può compiere tutte le funzioni dell'unità di elaborazione dello multi-schermo, quali le regolazioni, commutatore, regola. Come le seguenti manifestazioni dell'immagine:
8, topologia del sistema
