4 16 matrice introdotta dell'uscita 4K HDMI & video regolatore della parete

introduzione integrata dell'unità di elaborazione:

I productis un 4K multifunzionale cheimpiomba l'unità di elaborazione integrata, la sua funzione principale è di realizzare la commutazione libera fra convenzionale

video regolatore e matrice della parete 4K, raggiungenti l'effetto di una macchina con a doppio uso. È non solo 16 un video regolatore della parete del canale 4K,

ma anche i 4 in fuori scambista della matrice 16. Il prodotto sostiene 4 canali di input di segnale di 4K HDMI e sostiene fino a 16 canali di

Uscita del segnale di HDMI.

L'uscita del MXN è sostenuta nel modo d'impionbatura e 4 segnali in ingresso 4K possono essere commutati liberamente. Tutti i segnali in ingresso possono essere commutati al grande schermo per esposizione d'impionbatura e l'audio e video corrispondente è contemporaneamente uscita. Nel modo della matrice, sostiene la commutazione arbitraria dell'input e dell'uscita, sostiene la funzione di commutazione senza cuciture e realizza la commutazione veloce senza schermo nero. La matrice inoltre sostiene la funzione di previsione di 4 schermi, che visualizza 4 input su un'esposizione allo stesso tempo.

Con le funzioni superiori, il prodotto è adatto per vari progetti di videosorveglianza, progetti d'impionbatura su grande scala, centri espositivi, centri di controllo, ecc.

Caratteristiche:

Il *** sostiene 4 input di HDMI, 2 HDMI2.0, 2 HDMI1.4, fino a 4K60HZ, retrocompatibilità;

I supporti del *** fino a 16 uscite, la risoluzione dell'uscita sostiene 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ (impiombare), la risoluzione dell'uscita possono essere commutati;

macchina tutta compresa Carta tipa di impionbatura e della matrice del ***, una chiave per realizzare commutazione libera;

Il modo d'impionbatura del *** sostiene l'impionbatura su ordinazione del MXN;

Il *** sostiene la funzione di rotazione di 180 gradi di tutta l'immagine del visualizzatore e sostiene lo schermo LCD superiore per invertire;

Il bordo del *** che protegge la funzione, il modo d'impionbatura sostiene l'adeguamento d'impionbatura orizzontale e verticale;

Il modo della matrice del *** sostiene la funzione di commutazione senza cuciture;

Il modo della matrice del *** sostiene tutta l'esposizione di spaccatura dello schermo dell'uscita 4;

Telecomando di sostegno del ***, RS232, TCP-IP (su misura), controllo del bottone del telaio;

Il telaio standard 3U del ***, può direttamente essere installato nel gabinetto standard;

Specificazione:

1, input e segnale in uscita

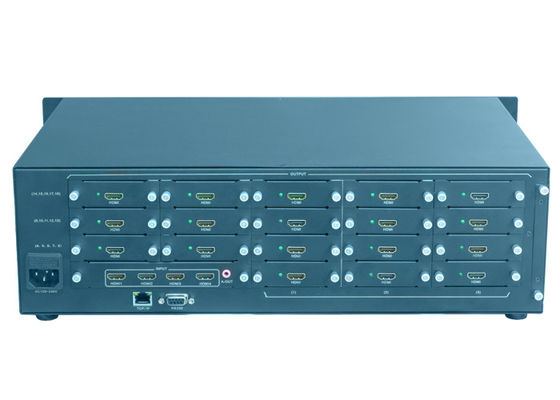

L'input di segnale di sostegno 4 HDMI, il segnale in ingresso può essere commutato tramite i bottoni del telaio ed il telecomando, i supporti più di alta risoluzione 4K@60HZ;

Sostiene l'uscita del segnale di fino a 16 HDMI e la risoluzione dell'uscita sostiene 1920x1080@60HZ, 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, che può essere commutato liberamente.

2, funzione d'impionbatura integrata

Il prodotto integra le funzioni della matrice e dell'impionbatura. Può essere usato come un video regolatore convenzionale della parete di 16 canali o scambisti a uscite multiple dell'input 4 e della matrice. L'utente può commutare liberamente al modo desiderato tramite il telecomando o i bottoni del telaio.

3, funzione della matrice

La funzione della matrice del prodotto è una matrice a uscite multiple di 4 input, con la funzione di commutazione libera della matrice convenzionale, che può realizzare la commutazione arbitraria dell'input e dell'uscita ed inoltre ha la funzione di previsione, che può visualizzare 4 segnali in ingresso su uno schermo di visualizzazione. Inoltre, la matrice inoltre ha la funzione della commutazione senza cuciture, nessun ritardo quando commuta, nessun'operazione semplice e veloce nera dello schermo.

4, funzione d'impionbatura
La funzione d'impionbatura del prodotto adotta un metodo di progettazione modulare. I moduli di uscita possono aggiungersi o ridotti secondo le necessità dell'utente. Una singola macchina può raggiungere un massimo di 16 uscite d'impionbatura del segnale di HDMI. Secondo le necessità dell'utente, una singola macchina può essere 2x2 su misura, 3x3, 1x2, 2x3, i vari modi d'impionbatura quale 3x2, 2x4, 4x2, 2x5, 5x2, ecc.

5, telecomando infrarosso

Il telecomando può essere utilizzato per fissare tutto il modo d'impionbatura o commutazione arbitraria di input e di uscita nel modo della matrice, che è semplice e conveniente.

6, controllo del bottone del telaio

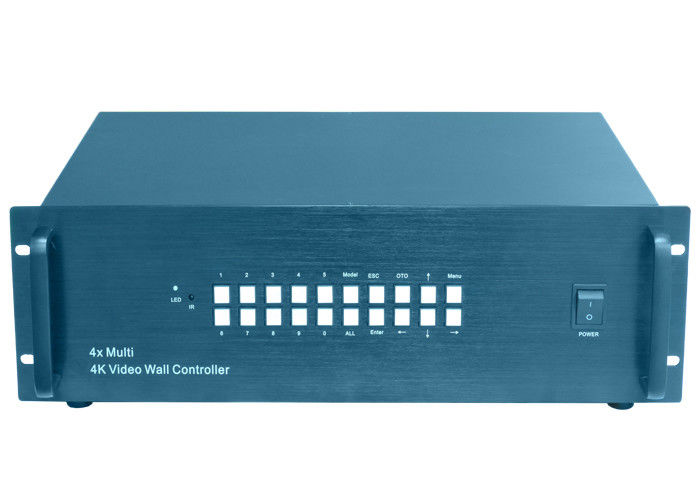

Con il controllo del telaio, potete commutare rapidamente il modo della matrice o il modo d'impionbatura; potete fissare tutto il modo d'impionbatura, o realizzi la commutazione arbitraria dell'input e dell'uscita del modo della matrice.

7, controllo di computer host

Collegando il software di computer host attraverso la porta seriale, potete fissare tutto il modo d'impionbatura o commutazione arbitraria di input e di uscita nel modo della matrice con una chiave.

8, controllo centrale

La macchina tutta compresa d'impionbatura apre i codici di controllo comunemente usati. Gli utenti possono scrivere i codici di controllo nel sistema di controllo centrale secondo i loro bisogni ed usano il controllo centrale per controllo centralizzato;

Topologia del prodotto
