Dettagli:
|
| Porte d'ingresso: | 16 × HDMI (tipo femminile), 1x RS232 | Porti di uscita: | 1 × HDMI (tipo femminile), |
|---|---|---|---|
| Audio uscita: | PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1 | Risoluzione introdotta: | 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| Risoluzione dell'uscita: | 1080p, 1080i, 720p, 1024x768,1360x768 | Protezione di ESD: | ±8kV (scarico) dell'intraferro, ±4kV (scarico del contatto) |
| Alimentazione elettrica: | CC 12V/5A (le norme di US/EU, CE/FCC/UL hanno certificato) | Dimensioni: | 440mm (W)×200mm (D)×45 millimetro (H) |
| Temperatura di funzionamento: | 0°C ~ 40°C/32°F ~ 104°F | Temperatura di stoccaggio: | -20°C ~ 60°C/-4°F ~ 140°F |
| Evidenziare: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,schermo Multiviewer del quadrato 16x1 |
||
Protezione senza cuciture dello scambista ESD del quadrato RS232 16x1 HDMI MultiViewer
Multi-spettatore di 16x1 HDMI con lo scambista senza cuciture
1. Introduzione
Questo prodotto è un rendimento elevato 16 da 1 scambista senza cuciture di spirito dello Multi-spettatore. Sostiene l'alta esposizione di fonte di input della definizione sedici su uno schermo. Come scambista, può anche senza cuciture commutare liberamente l'input di sedici HD.
2. Caratteristiche
①Multi-spettatore di 1× 16×1 HDMI
②Manuale dell'utente 1×
③Cavo di 1× RS-232
④2× che monta le orecchie
⑤16 x DVI al cavo di HDMI
3. Immagini per lo Multi-spettatore di 16x1 HDMI con lo scambista senza cuciture.
4. Specifiche
| Tecnico | |
| Larghezza di banda video | 2.25Gbps |
| Porte d'ingresso | 16 × HDMI (tipo femminile), 1x RS232 |
| Porti di uscita | 1 × HDMI (tipo femminile), |
| Audio uscita | PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1 |
| 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, | |
| Risoluzione introdotta | 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| 1024x768@60, 1280x720@60, 1920x1080@60; | |
| Risoluzione dell'uscita | 1080p, 1080i, 720p, 1024x768,1360x768 |
| Protezione di ESD | ±8kV (scarico) dell'intraferro, ±4kV (scarico del contatto) |
| Alimentazione elettrica | CC 12V/5A (le norme di US/EU, CE/FCC/UL hanno certificato) |
| Dimensioni | 440mm (W)×200mm (D)×45 millimetro (H) |
| Peso | 1800g |
| Materiale del telaio | Metallo |
| Colore del Silkscreen | Nero |
| Temperatura di funzionamento | 0°C ~ 40°C/32°F ~ 104°F |
| Temperatura di stoccaggio | -20°C ~ 60°C/-4°F ~ 140°F |
| Umidità relativa | RH di 20~90% (senza condensazione) |
| Consumo di energia | 24W |

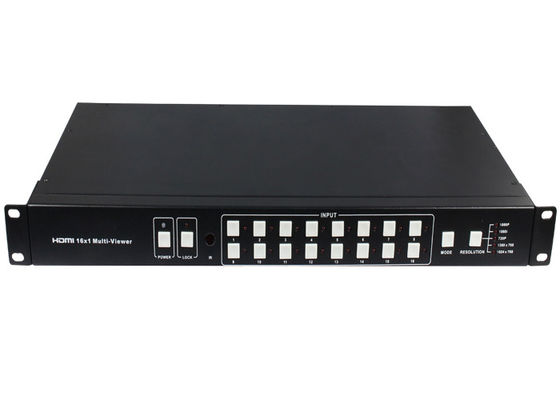

5. Comandi e funzioni di operazione
| Numero | Nome | Descrizione di funzione | ||||
| 1 | POTERE | Premi questo bottone per alimentare il dispositivo inserita/disinserita. | ||||
| Il LED illuminerà verde quando il potere è sopra, | ||||||
| rosso quando è nel modo “standby”. | ||||||
| 2 | Premi questo bottone per chiudere tutti i bottoni a chiave sul pannello, | |||||
| SERRATURA | stampa ancora da sbloccare. Il LED rosso si illuminerà | |||||
| quando il bottone è chiuso. Al contrario, buio di giro | ||||||
| quando sblocchi. | ||||||
| 3 | Finestra del ricevitore di IR | Ricevi il IR dal regolatore a distanza. | ||||
| 4 | Selezione dell'input di HDMI | Stampa per selezionare l'input a partire da 1 a 16. | ||||
| area del bottone | ||||||
| 5 | MODO | Premi il bottone per selezionare il modo di esposizione. | ||||
| 6 | RISOLUZIONE | Premi il bottone per selezionare la risoluzione dell'uscita. | ||||
| NO. | RISOLUZIONE | |||||
| 1 | 1080P, audio principale di immagine | |||||
| 2 | 1080I, audio principale di immagine | |||||
| 3 | 720P, audio principale di immagine | |||||
| 4 | 1360x768, audio principale di immagine | |||||
| 5 | 1024x768, audio principale di immagine | |||||

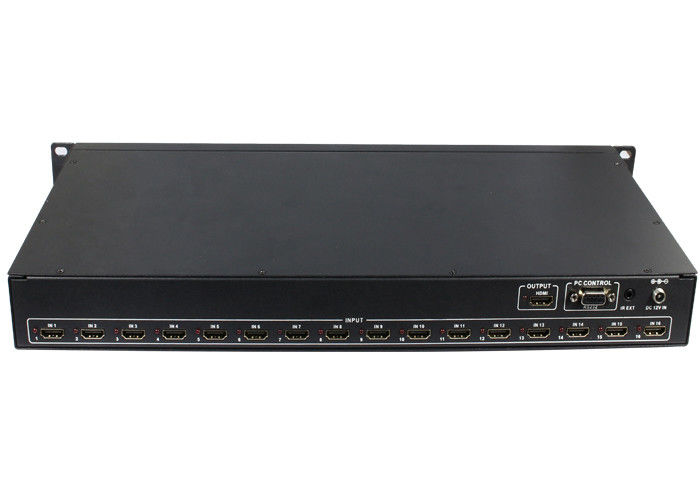

5,2 pannello posteriore
4/8
6. Descrizione del dettaglio del modo di esposizione
Lo multi-spettatore 16x1 ha 4 modi di esposizione.
MODE1: Lo multi-spettatore 16x1 separerà l'esposizione l'input di sedici HD ed ora è uno scambista senza cuciture.
Input
Scambista senza cuciture MODE1-16×1
MODE2: Lo multi-spettatore 16x1 divide l'input di quattro HD alla stessa dimensione e l'esposizione su uno schermo. Ed ora commutare il bottone dell'input sul pannello frontale o la ripresa esterna di IR, la volontà dell'audio dell'uscita di HDMI che corrisponde alla fonte di input selezionata.
IN9 IN13
Multi-spettatore MODE2-4×1
5/8
MODE3: Lo multi-spettatore 16x1 divide l'input di nove HD alla stessa dimensione e l'esposizione su uno schermo. Ed ora commutare il bottone dell'input sul pannello frontale o la ripresa esterna di IR, la volontà dell'audio dell'uscita di HDMI che corrisponde alla fonte di input selezionata.
Multi-spettatore MODE3-9×1
MODE4: Lo multi-spettatore 16x1 divide l'input di sedici HD alla stessa dimensione e l'esposizione su uno schermo. Ed ora commutare il bottone dell'input sul pannello frontale o la ripresa esterna di IR, la volontà dell'audio dell'uscita di HDMI che corrisponde alla fonte di input selezionata.
Multi-spettatore MODE4-16×1
