8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 metri Port di uscita

8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBaset 70 metri Porta di uscita

1.Introduzione

IL8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBaset 70 metri Porta di uscitaSupporta 9 input tra cui 3 porte HDMI, 1 VGA (YPBPR/CVBS) e 1 DisplayPort, ridimensionando HDMI e HDBaseToutputs (specchio). Offre l'applicazione di flessibilità dell'audio che include audio squilibrato, microfono e allineare. Il processore audio offre il controllo automatico e auto-gain per mescolare o ridurre l'audio di fondo al fine di migliorare la fonte audio principale. Il sistema potrebbe essere controllato e configurato facilmente tramite Telnet, WebGui, IR Remote e RS-232. Questo switcher è una soluzione adatta allo scopo di presentazione in classe e sala conferenze.

2.Caratteristiche

• HDMI 2.0B, HDCP 2.2 conforme

• 3xhdmi, 1xvga (ypbpr/cvbs), 1xdisplayport, 1xmic in, ingresso audio 4xunbalance

• Uscite HDMIAND HDBaset (70m) (mirror)

• Risoluzioni video HDMI/DP fino a 4K2K@60Hz (4: 4: 4), 4K2K@30Hz, 1080p@120Hz

• Risoluzioni VGA fino a 1920x1200@60Hz

• Risoluzioni di output fino a 4K2K@30Hz

• Supportare le modalità di commutazione automatica e manuale

• Supporta la gestione EDID

• Supporta pass-through di PCM 2CH

• Pulsante touch pannello, webgui, remoto IR, targa e controllo RS-232

3.Contenuto del pacchetto

• 1x5x1 4K60 Switcher di presentazione

• 1 x ricevitore HDBT

• 2 orecchie di montaggio

• 1 unità di controllo telecomando x

• 2 cavo del ricevitore IR (con onda portante)

• 2 cavo emettitore X IR

• Adattatore di alimentazione 1x 24V/1A

• 1 x 3RCA (femmina) a cavo D-sub (maschio)

• 1 x Manuale dell'utente

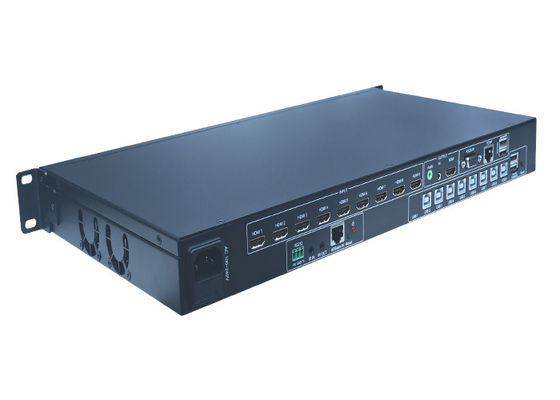

• Immagini per8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 metri Porta di uscita ；

4.Specifiche

​

5.Controlli e funzioni di funzionamento

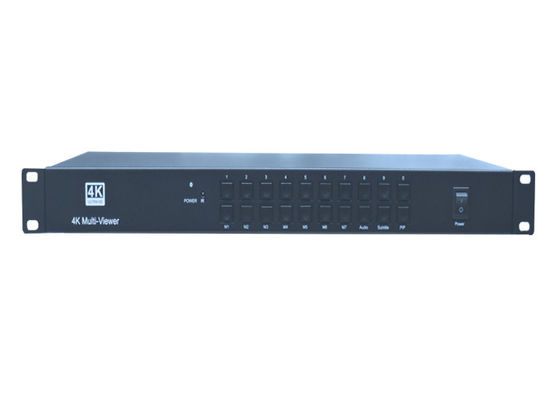

1.1Pannello frontale

❶ Pulsante di accensione e indicatore:

Quando questo dispositivo viene trasferito in modalità standby premendo il pulsante di accensione, ilindicator si illuminerà di rosso. Quando il passaggio alla modalità di accensione, il indicatore illuminerà il blu.

❷Finestra IR:

Ricezione di Irsignal dal telecomando.

❸Pulsanti di origine di ingresso:

Premere questi pulsanti per la selezione della sorgente. La sorgente attiva sarà illuminata agli indicatori corrispondenti sul pannello frontale.

❹Pulsanti di funzionamento:

² Premendo il pulsante "OK/MENU" inserisce immediatamente l'OSD. Quindi l'utente può navigare utilizzando i pulsanti freccia a 4 vie. Una nuova impostazione OSD è confermata premendo il pulsante "OK/MENU".

² Premendo "Exit/Auto" uscirà OSD quando viene visualizzato l'OSD. Premere "ESCI/AUTO" per 5 secondi per interruttore automatico AND/OFF. Quando il pulsante LED si accesa, significa interruttore automatico.

² Premendo i buttondecreases o aumentano i buttondecrease "MIC-/+". Premere il pulsante "Vol +/-" per aumentare il "volume principale".

² Premendo contemporaneamente i pulsanti "MIC-" e "MIC+" verranno ripristinati la risoluzione di uscita HDMI/HDBT a Switcher a 720p/60.

² Premendo contemporaneamente i pulsanti "Vol-" e "Vol+" bloccheranno/sbloccheranno il pannello frontale, questi LED a due pulsanti si accenderanno quando il pannello anteriore è bloccato.

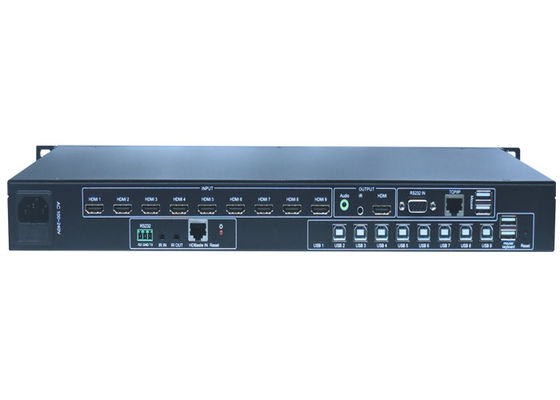

1.2Pannello posteriore

❶

Porte di controllo:

• LAN:Questa porta è il collegamento per il controllo della GUI Web; Collegarsi a un collegamento Ethernet attivo con un cavo terminato RJ45.

• RS-232:Porta di controllo seriale, connettore a vite prigioniero 3P, si collega con un dispositivo di controllo (come un computer) per controllare lo switcher o altri dispositivi collegati al ricevitore HDBT.

• IR in:Si collega con il cavo del ricevitore IR (con onda del vettore), per ricevere segnali IR inviati dal loro controller remoto o remoto di altri dispositivi di input/output.

• IR OUT:Si collega con il cavo emettitore IR utilizzato per il controllo del Local SourcedEvice o dello switcher.

• Contatto in:Questo controllo di input che risiede per la selezione dell'input della sorgente diretta. Collegare il perno a terra (marchio comesul pannello) con il seguente numero di pin per la selezione della singola sorgente.

❷

Porte audio:

• FUORI:L'audio proviene dall'audio di input corrispondente alla sorgente video selezionata e miscelato con l'audio microfono. Si collega con l'amplificatore per la trasmissione di fonti audio.

• Ext1/ext2/ext3/ext4/ext5:Selezionare l'audio analogico esterno su OSD/WebGUI e inserire l'audio su HDMI1/2/3/DP/VGA ORGESIONE VIDEO, quindi uscita su Visualizza e porta audio analogica. L'origine VGA seleziona EXT5 come input audio predefinito.

• Microfono in:Collegare il microfono per l'uscita della sorgente audio.

• 48v/mic/linea:

❸Modalità di alimentazione fantasma 48 V (si collega con il microfono condensatore Phantom), la modalità MIC (si collega con microfono a microfono dinamico ed elettrot) e modalità di linea (si collega con il microfono wireless o l'ingresso audio della linea).

Porte di output

• HDBT OUT:Si collega con il ricevitore compatibile per video e / o audio. Supporto funzione POC 24V.

• ❹Hdmi fuori:Connettiti a un display HDMI o ricevitore AV per uscita video e/o audio.

Porte di input

Queste porte di input video includono 3 ingressi HDMI, 1 input della porta di visualizzazione e 1 input VGA. Supporto porta VGA VGA, YPBPR e CVBS. L'impostazione predefinita di fabbrica è in formato VGA.

❺Porta USB
La porta USB si collega al disco Flash USB o ad altra memoria che contiene il file di aggiornamento del software per aggiornare il firmware di sistema.

❻Energia:

Collegare l'alimentazione da 24 V CC all'unità e collegare l'adattatore a una presa CA.

6. Diagramma di connessione

• Collegare i dispositivi di origine HDMI (EG Blue-Ray DVD) alle porte di ingresso HDMI dello switcher con cavo HDMI. Collegare il dispositivo di origine VGA (EG.PC/Note-Book) alla porta di ingresso VGA dello switcher con un cavo VGA.

• Collegare il dispositivo di visualizzazione HDMI alla porta di uscita HDMI dello switcher con un cavo HDMI.

• Collegare il cavo UTP al ricevitore HDBT.

• Collegare l'altoparlante, le cuffie o l'amplificatore specializzato alla porta di uscita audio dello switcher.

• Collegare il dispositivo di controllo (EG PC) alla porta RS-232 dello switcher.

• Collegare l'adattatore di alimentazione DC24V alla porta di alimentazione e accendere.
