1.Introduzione

Il box scaler Multi-input con uscita HDMI supporta 9 ingressi di 4xHDMI e 1xVGA ((YPbPr,CVBS).
La fonte di ingresso è in grado di passare e ridimensionare per adottare una risoluzione e quindi trasmettere su uscita HDMI.
La risoluzione HDTV è raggiungibile. Il sistema può essere controllato e configurato con il semplice azionamento del pulsante del pannello,
Questo scaler box è una soluzione adatta per la presentazione in classe e in sala conferenze.

2.Caratteristiche

• Compatibile con HDMI2.0/1.4b, HDCP2.2/1.4;

• supporto a più ingressi: 4 x HDMI, 1 x VGA (YPbPr, CVBS);

• Supporta le risoluzioni di ingresso HDMI fino a 4K UHD 4:44 @ 50/60;

• Supporta risoluzioni di uscita fino a 4K UHD 4:44 @ 60;

• Supporta due modalità di commutazione degli ingressi: automatica o manuale;

• Sostenere la gestione dell'EDID;

• supporto di passaggio di PCM 2CH;

• Il dispositivo può essere controllato tramite pulsante touch panel, telecomando IR e RS-232;

• Supporto per l'aggiornamento del software USB online;

3.Contenuto del pacchetto

• 1xMulti-format Scaler Switcher

• 2xMontazione delle orecchie

• 1xUnità di controllo remoto

• Cable ricevitore 1xIR.

• 1x12V/1A Adaptore di alimentazione

• 1x 3RCA (femminile) a D-SUB (maschio)

• 1x3.5mm jack (maschio) a 2RCA (femmina) cavo

• 1xManuale utente

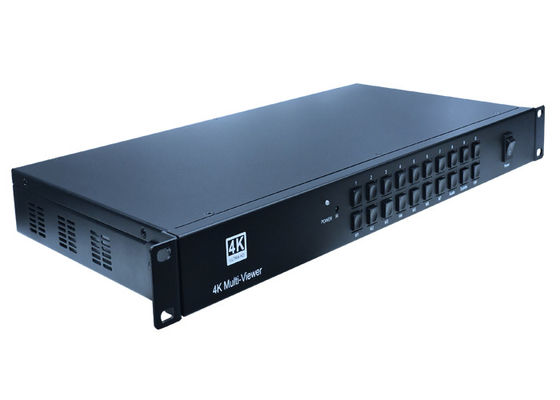

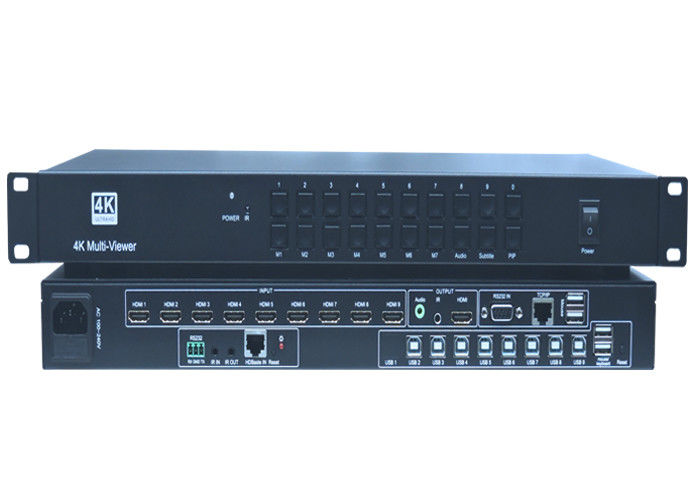

• Di seguito le immagini perSwitcher di presentazione 9X1 4K2K 60Hz con porta di uscita HDMI

4.Specificità

5Controlli e funzioni operative

1.1Pannello anteriore

❶Tasto di accensione e indicatore:

Quando il dispositivo è in modalità standby, l'indicatore diventa rosso. Quando si passa in modalità work, l'indicatore diventa blu.
❷ Finestra IR:
Ricezione del segnale infrarosso dall'unità di controllo remoto che viene fornita con scaler switch.

❸Input Source & Auto pulsanti:

Premere questi pulsanti per la selezione della sorgente. la sorgente attiva sarà luce per i corrispondenti indicatori sul pannello anteriore. pulsante AUTO per il modo di commutazione automatica o manuale,quando l' indicatore diventa blu, il dispositivo passa alla modalità di accensione automatica, quando l'indicatore si spegne, il dispositivo passa alla modalità di accensione manuale.
❹Taste di risoluzione di uscita:
Premere questi pulsanti per la selezione delle risoluzioni di uscita. Selezionare tra 4K60,4K30,

1080P60,720P60; per altre opzioni di risoluzione, utilizzare il telecomando o

Strumenti di controllo RS-232.

1.2Pannello posteriore


❶Prodotto:
Collegare un display HDMI o un ricevitore AV per l'uscita video e audio.
Uscita audio stereo L/R alla porta di ingresso audio analogica dell'amplificatore.
❷Input:

Le porte di ingresso includono 4 porte di ingresso HDMI e 1 porta di ingresso VGA.

Formati di ingresso YPbPr, C-video e VGA.

❸Controllo:

USB
Porta USB connette con disco flash USB o altro spazio di archiviazione contenente il software
file di aggiornamento per aggiornare il firmware del sistema.

RS232
Porta di controllo seriale, connettore a vite 3p, connesso con un dispositivo di controllo (come
come un computer) per controllare lo scaler switcher.

IR
Connessione con ricevitore IR, per ricevere segnali IR inviati dal telecomando o dal telecomando IR

controller di un altro dispositivo.

❹Potenza:

Collegare l'alimentazione 12V DC all'unità e collegare l'adattatore a una presa CA.

❺Accensione:

Interruttore di accensione / spegnimento.


• ❶Premere questo pulsante per accendere lo scaler switch o impostarlo in modalità standby.

• ❷Premere questo pulsante per spegnere o disattivare l'uscita audio.

• ❸Premere questo pulsante per azionare la funzione di regolazione automatica dell'input VGA;

• ❹Premere questi pulsanti per selezionare le fonti di input.

• ❺Premere questo pulsante per selezionare la risoluzione di uscita HDMI. (Premere e tenere premuto 5 secondi o più, la risoluzione di uscita HDMI verrà ripristinata a 720p60Hz.)

• ❻Buttoni di comando del menu:
  MENU: premere per inserire nel menu OSD.

EXIT: premere per uscire dal menu OSD.
OK: pulsante di conferma.

Buttone UP/DWON/LEFT/RIGHT: per l'impostazione del valore OSD.

• ❼VOL-/+:diminuire o aumentare il volume dell'audio, MIC-/+: non utilizzato.

6. Diagramma di connessione
