Panoramica del prodotto
Il processore per videowall modulare HDMI VINCAN 40x40 è un controller matriciale per videowall professionale basato su FPGA, progettato per sistemi AV su larga scala, centri di sorveglianza di sicurezza, sale di comando e controllo, strutture di monitoraggio broadcast e installazioni multi-schermo.
Costruita sulla piattaforma di elaborazione video modulare aggiornata di VINCAN, questa configurazione 40 ingressi, 40 uscite combina l'elaborazione di videowall ad alta risoluzione, lo switching matriciale senza interruzioni, la gestione flessibile di finestre multiple e il controllo centralizzato all'interno di un unico chassis.
Il sistema supporta ingressi e uscite HDMI 4K@60Hz 4:4:4 tramite schede quad-channel compatibili. In condizioni operative 2K supportate, le schede di uscita per videowall forniscono fino a 16 finestre/livelli, consentendo agli operatori di organizzare più sorgenti sui loro sistemi di visualizzazione.
La connettività 12G-SDI opzionale consente di configurare il processore per applicazioni AV professionali broadcast e a interfaccia mista.
Con un touchscreen integrato sul pannello frontale, gestione basata sul web, controllo RS-232 e connettività LAN, il processore per videowall VINCAN 40x40 offre un funzionamento e un'integrazione flessibili per ambienti AV professionali esigenti.
Caratteristiche principali
1. 40 ingressi HDMI e 40 uscite HDMI
Il processore per videowall HDMI 40x40 è progettato per installazioni che richiedono un gran numero di sorgenti video e connessioni di visualizzazione.
Le capacità chiave includono:
- 40 canali di ingresso HDMI nella configurazione specificata.
- 40 canali di uscita HDMI nella configurazione specificata.
- Schede di ingresso e uscita modulari plug-in.
- Quattro canali HDMI per scheda compatibile.
- Gestione centralizzata di più sorgenti video.
- Configurazioni flessibili di uscita per videowall e matrici.
- Gruppi di visualizzazione gestiti in modo indipendente.
Con le schede appropriate installate, il processore può gestire un videowall di grandi dimensioni insieme a display ausiliari nello stesso sistema. La configurazione esatta delle schede di ingresso e uscita deve essere confermata in base ai requisiti del progetto.
2. Elaborazione di ingressi e uscite 4K60 4:4:4
Il controller per videowall modulare VINCAN aggiornato supporta 4K@60Hz 4:4:4 su schede di ingresso e uscita HDMI compatibili. Ogni scheda HDMI compatibile fornisce quattro canali, con supporto 4K60 su ogni canale.
Ciò consente al sistema di gestire sorgenti HDMI ad alta risoluzione come:
- Workstation computer.
- Sistemi di gestione video.
- Interfacce di monitoraggio industriale.
- Sistemi di presentazione.
- Sorgenti di segnale AV professionali.
Il campionamento cromatico 4:4:4 aiuta a preservare i dettagli fini di testo e immagini, rendendo il processore adatto per sale di controllo che visualizzano mappe, dashboard, fogli di calcolo e altre informazioni visive dettagliate.
3. Fino a 16 finestre a risoluzione 2K
Il processore per videowall modulare VINCAN 40x40 supporta layout flessibili con finestre multiple tramite schede di uscita per videowall compatibili. In condizioni operative 2K supportate, il sistema fornisce fino a 16 finestre/livelli all'interno della configurazione di elaborazione applicabile.
Le funzioni supportate includono:
- Posizionamento libero delle finestre.
- Ridimensionamento e scaling delle finestre.
- Movimento e stretching delle finestre.
- Sovrapposizione di livelli di visualizzazione.
- Ritagliare sorgenti di ingresso.
- Gruppi di visualizzazione multipli.
- Compensazione della cornice del videowall.
Il processore consente agli operatori di disporre le sorgenti video in base alle loro esigenze di monitoraggio o presentazione.
Nota tecnica: La specifica di 16 finestre si applica alle condizioni operative 2K supportate e alle risorse di elaborazione delle schede di uscita pertinenti. Non significa 16 finestre 4K60 simultanee o 16 finestre su ogni uscita fisica.
4. Elaborazione integrata per videowall e switching matriciale
A differenza di un semplice switch matriciale HDMI, il processore VINCAN 40x40 combina la composizione del videowall e l'instradamento del segnale matriciale all'interno di un'unica piattaforma modulare. Con schede di uscita compatibili, supporta operazioni simultanee di videowall e matriciale.
Ad esempio, un centro di controllo può assegnare display selezionati a un videowall di monitoraggio con finestre multiple, utilizzando al contempo altre uscite matriciali compatibili per la selezione indipendente delle sorgenti. Questa architettura aiuta gli integratori di sistemi AV a progettare sistemi che combinano la gestione centralizzata dei video con un controllo flessibile dei display.

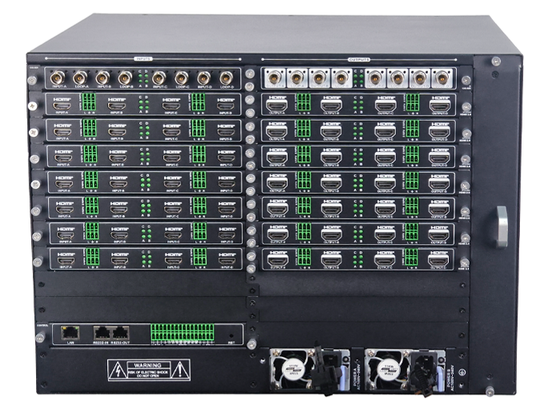

5. Architettura modulare I/O a quattro canali
Il processore utilizza schede di ingresso e uscita intercambiabili, consentendo di adattare la configurazione del sistema all'installazione.
Le interfacce compatibili disponibili includono:
- Schede di ingresso HDMI 4K60.
- Schede di uscita per videowall HDMI 4K60.
- Schede di uscita matriciale HDMI.
- Schede di ingresso SDI opzionali.
- Schede di uscita matriciale SDI opzionali.
- Schede di anteprima HDMI opzionali.
Il design modulare consente agli integratori di sistemi di selezionare i tipi di schede in base alle sorgenti di segnale richieste, alle funzioni di uscita e ai gruppi di visualizzazione. La compatibilità delle schede e le funzioni di elaborazione disponibili devono essere verificate per la configurazione finale.
6. Integrazione opzionale 12G-SDI
La piattaforma per videowall modulare VINCAN supporta schede 12G-SDI opzionali per l'integrazione di segnali video professionali. Questo è utile per strutture broadcast, ambienti di produzione e sistemi di monitoraggio che utilizzano apparecchiature basate su SDI. La connettività SDI è opzionale e dipende dalle schede di ingresso e uscita installate.

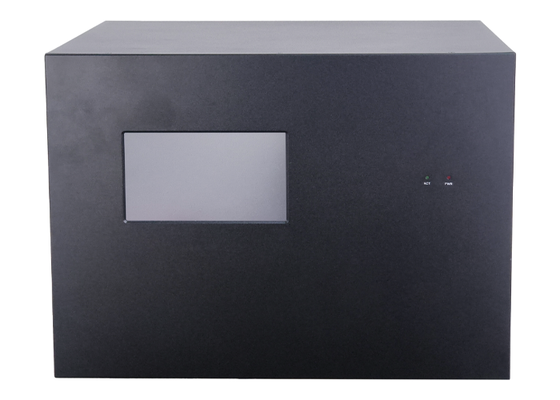

7. Funzionamento tramite touchscreen sul pannello frontale
Il touchscreen integrato offre un comodo controllo locale e monitoraggio del sistema.
Gli operatori possono accedere a funzioni quali:
- Switching del segnale di ingresso.
- Salvataggio e richiamo dei preset del display.
- Configurazione del ciclo dei preset.
- Avvio e arresto del ciclo dei preset.
- Informazioni sull'indirizzo IP di rete.
- Monitoraggio dello stato del segnale.
- Informazioni sulla versione del sistema.
Il touchscreen semplifica le operazioni di routine e la manutenzione del sistema in loco.
8. Controllo basato sul web e esterno
Il controller per videowall 40x40 supporta molteplici metodi di controllo per l'integrazione di sistemi AV professionali.
Le interfacce e i metodi supportati includono:
- Controllo tramite browser web.
- Controllo comandi LAN.
- Comandi seriali RS-232.
- Touchscreen sul pannello frontale.
- Software client dedicato.
- Applicazione Android.
Il processore fornisce inoltre interfacce di controllo per dispositivi esterni, tra cui porte RS-232/RS-485 configurabili, porte IR e connessioni GPIO. Queste opzioni consentono agli integratori di incorporare il processore per videowall in sistemi di controllo AV centralizzati compatibili.
9. Gruppi di visualizzazione multipli e gestione dei preset
Il processore supporta gruppi di visualizzazione gestiti in modo indipendente. Ogni gruppo può avere la propria configurazione di visualizzazione e preset operativi. Il sistema supporta fino a 256 preset per gruppo di visualizzazione, consentendo agli operatori di salvare layout utilizzati frequentemente e richiamarli quando necessario.
Funzioni aggiuntive includono:
- Compensazione della cornice.
- Luminosità di uscita regolabile.
- Sovrapposizioni di testo scorrevole configurabili.
- Testo OSD della sorgente di ingresso.
- Monitoraggio dello stato del segnale.
- Importazione ed esportazione della configurazione.
- Ciclo dei preset.
Queste funzioni aiutano a semplificare le operazioni quotidiane nelle sale di controllo e nei centri di monitoraggio.
10. Architettura di elaborazione hardware FPGA
Il processore per videowall modulare VINCAN 40x40 utilizza un'architettura hardware FPGA dedicata senza un sistema operativo integrato. Il sistema è progettato per l'elaborazione di segnali video professionali, la gestione flessibile delle sorgenti e le applicazioni di monitoraggio continuo. Funzionalità aggiuntive della piattaforma includono velocità delle ventole di raffreddamento regolabili, monitoraggio dello stato in tempo reale e architettura a doppia alimentazione.
Domande frequenti
D1: Cos'è un processore per videowall HDMI 40x40?
Un processore per videowall HDMI 40x40 è un sistema di elaborazione video configurato con 40 ingressi HDMI e 40 uscite HDMI. È progettato per gestire più sorgenti video, creare layout di videowall e fornire routing di segnale matriciale tramite schede compatibili.
D2: Il processore supporta 4K60 sia in ingresso che in uscita?
Sì. Le schede di ingresso e uscita HDMI compatibili supportano 4K@60Hz 4:4:4, con quattro canali per scheda.
D3: Il processore supporta 16 finestre a 4K60?
La capacità massima di 16 finestre/livelli si applica in condizioni operative 2K supportate. Non deve essere interpretata come 16 finestre 4K60 simultanee.
D4: Può funzionare sia come controller per videowall che come switch matriciale?
Sì. La piattaforma modulare supporta l'elaborazione simultanea di videowall e lo switching matriciale con le schede di uscita appropriate.
D5: Il processore 40x40 supporta 12G-SDI?
Sì. Schede 12G-SDI compatibili opzionali possono essere selezionate per progetti che richiedono integrazione di segnali SDI professionali.
D6: Il sistema può essere controllato senza un computer?
Sì. Il touchscreen sul pannello frontale supporta il funzionamento locale, inclusi switching del segnale, gestione dei preset e visualizzazione dello stato del sistema.
D7: Il processore può essere integrato con sistemi di controllo AV di terze parti?
Il processore fornisce interfacce RS-232, LAN, seriali configurabili, IR e GPIO. L'integrazione deve essere valutata rispetto ai requisiti di comando e interfaccia del sistema di controllo di terze parti.
D8: Qual è la differenza tra i modelli 16x16 e 40x40?
Entrambi i modelli appartengono alla stessa piattaforma di elaborazione video modulare aggiornata e utilizzano una tecnologia di schede I/O 4K60 compatibile. La differenza principale è il numero di connessioni di ingresso e uscita disponibili. La configurazione 40x40 è progettata per progetti che richiedono più connessioni di sorgente e display all'interno di un unico sistema.
D9: VINCAN supporta soluzioni per videowall personalizzate?
Sì. VINCAN offre servizi OEM/ODM e supporto alla configurazione basata su progetti per integratori di sistemi AV, distributori e appaltatori di installazioni professionali.
