Processore per videowall HDMI modulare 16x16 con 4K60 4:4:4 e display multi-finestra per sistemi di controllo videowall

Il processore per videowall modulare HDMI 16x16 VINCAN è un controller per videowall professionale basato su FPGA, progettato per la gestione centralizzata dei segnali AV, l'elaborazione video multi-finestra e lo switching flessibile della matrice.

Dotato di 16 ingressi HDMI e 16 uscite HDMI nella configurazione standard mostrata, questo processore per matrice videowall modulare offre una soluzione pratica per centri di comando, sale di controllo della sicurezza, studi di trasmissione, sistemi di monitoraggio industriale e installazioni AV su larga scala.

Il processore supporta ingressi e uscite HDMI 4K@60Hz 4:4:4 tramite schede I/O quad-channel compatibili, fino a 16 finestre a risoluzione 2K in configurazioni supportate, connettività 12G-SDI opzionale e funzionamento tramite touchscreen sul pannello frontale.

Il modello 16x16 condivide le stesse capacità di elaborazione video e di finestre/layer della configurazione 8x8 più piccola. Il suo vantaggio principale è il numero aumentato di canali di ingresso e uscita, che consente di gestire più dispositivi AV e connessioni di display all'interno di un unico chassis.

Combinando l'elaborazione per videowall, lo switching di matrice, i preset dei display e molteplici metodi di controllo, il processore per videowall VINCAN 16x16 fornisce una piattaforma hardware flessibile per integratori di sistemi AV professionali.

Il processore per videowall HDMI 16x16 fornisce una gestione centralizzata dei segnali per sistemi di display multi-schermo professionali.

• 16 canali di ingresso HDMI.
• 16 canali di uscita HDMI.
• Quattro canali HDMI per scheda I/O compatibile.
• Design modulare delle schede di ingresso e uscita.
• Instradamento flessibile delle sorgenti e configurazione dei gruppi di display.
• Adatto per progetti che richiedono connessioni multiple di sorgenti e display.

L'architettura modulare aiuta gli integratori di sistemi a configurare una soluzione videowall in base ai requisiti effettivi del progetto.

Il processore aggiornato supporta segnali HDMI 4K@60Hz 4:4:4 sia sulle schede di ingresso che di uscita compatibili. I vantaggi chiave includono:

• Elaborazione video ad alta risoluzione.
• Visualizzazione chiara di grafici computerizzati e dettagli fini.
• Supporto per sorgenti di segnale HDMI professionali.
• Architettura della scheda I/O HDMI 4K60 a quattro canali.
• Integrazione flessibile con sistemi di display 4K.

Questa capacità è particolarmente preziosa nelle sale di controllo dove gli operatori devono visualizzare dashboard dettagliate, interfacce di monitoraggio, disegni tecnici e altri contenuti ad alta risoluzione.

Il processore modulare per videowall VINCAN supporta la gestione flessibile delle finestre per applicazioni videowall LCD e LED.

• Fino a 16 finestre a risoluzione 2K in configurazioni di schede di uscita supportate.
• Posizionamento e ridimensionamento libero delle finestre.
• Ridimensionamento, stretching e movimento delle finestre.
• Finestre sovrapposte e layer di display multipli.
• Gruppi di display indipendenti multipli.
• Compensazione della cornice LCD.

Il numero massimo di finestre e l'allocazione dei layer dipendono dalla scheda di uscita selezionata e dalla risoluzione operativa. I modelli 16x16 e 8x8 utilizzano le stesse specifiche di elaborazione delle schede di uscita compatibili.

Il processore modulare VINCAN 16x16 combina le funzioni di elaborazione per videowall e di switching di matrice all'interno di un'unica piattaforma hardware. A seconda delle schede I/O installate, il sistema supporta:

• Layout videowall multi-finestra.
• Instradamento dei segnali HDMI.
• Gestione indipendente dei gruppi di display.
• Selezione della sorgente per le uscite compatibili.
• Configurazione dei display basata su preset.
• Controllo centralizzato di sorgenti AV multiple.

Ad esempio, una sala di controllo della sicurezza può utilizzare un gruppo di schermi per il suo videowall principale, mentre assegna altre uscite compatibili a display di monitoraggio separati. Questa architettura integrata aiuta a semplificare la gestione dei segnali in installazioni AV complesse.

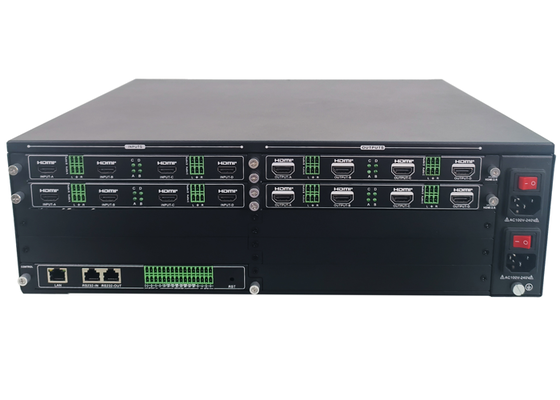

Il processore utilizza schede plug-in modulari, con quattro canali per scheda di ingresso o uscita HDMI compatibile. La configurazione HDMI 16x16 è composta da quattro schede di ingresso HDMI e quattro schede di uscita HDMI. Le opzioni di schede compatibili includono:

• Schede di ingresso HDMI 4K60.
• Schede di uscita per videowall HDMI 4K60.
• Schede di uscita matrice HDMI.
• Schede di ingresso 12G-SDI opzionali.
• Schede di uscita matrice 12G-SDI opzionali.
• Schede di anteprima HDMI opzionali.

Le funzioni disponibili dipendono dalla configurazione delle schede installate.

Per ambienti di trasmissione e produzione video professionali, il processore modulare supporta schede di segnale 12G-SDI opzionali. Le schede SDI compatibili consentono agli integratori di progettare soluzioni per progetti che coinvolgono sorgenti SDI professionali e sistemi di display basati su HDMI. Le applicazioni includono:

• Monitoraggio broadcast.
• Sale di controllo di produzione.
• Gestione professionale dei segnali video.
• Integrazione di sistemi SDI e HDMI.

Le interfacce 12G-SDI sono opzionali e non sono incluse nella configurazione standard solo HDMI.

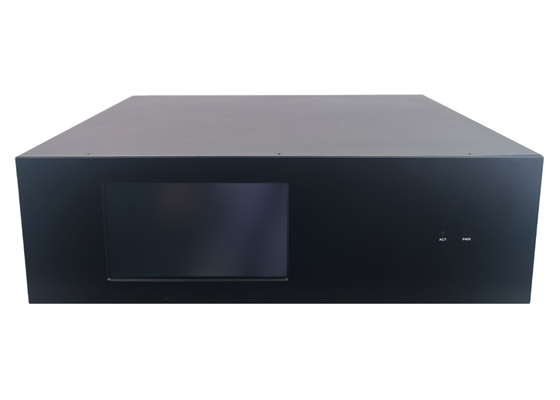

Il touchscreen integrato sul pannello frontale offre un comodo accesso locale alle funzioni del dispositivo. Gli operatori possono utilizzare il touchscreen per:

• Selezionare e commutare le sorgenti di ingresso.
• Salvare e richiamare i preset dei display.
• Configurare il ciclo dei preset.
• Visualizzare lo stato del segnale.
• Verificare le informazioni di rete.
• Accedere alle informazioni di sistema.

Il touchscreen è particolarmente utile per il funzionamento in sala apparecchiature e la manutenzione in loco.

Il processore per videowall supporta molteplici metodi di controllo per installazioni AV professionali. I metodi supportati includono:

• Touchscreen sul pannello frontale.
• Interfaccia browser web.
• Comandi LAN / TCP/IP.
• Controllo seriale RS-232.
• Software di controllo dedicato.
• Applicazione Android.

Queste opzioni consentono agli integratori di selezionare metodi di controllo locali o remoti adatti per diversi ambienti di progetto.

Il processore supporta fino a 256 preset dei display per gruppo di videowall. Gli operatori possono creare layout predefiniti e richiamarli quando necessario. È supportato anche il ciclo dei preset, rendendo il processore adatto per ambienti di monitoraggio in cui il contenuto del display deve cambiare in base a diverse attività operative. Le funzioni aggiuntive includono:

• Gestione indipendente dei gruppi di display.
• Sovrapposizioni di testo scorrevole configurabili.
• Luminosità di uscita regolabile.
• Monitoraggio dello stato del segnale.
• Importazione ed esportazione della configurazione di sistema supportata.

Il processore per videowall VINCAN 16x16 utilizza un'architettura di elaborazione hardware FPGA dedicata senza un sistema operativo incorporato. Questa architettura è progettata per l'elaborazione professionale dei segnali video e la gestione centralizzata dei display. È adatta per ambienti AV che richiedono un funzionamento continuo, inclusi centri di monitoraggio della sicurezza, sale di comando, impianti industriali e installazioni broadcast.

Nota: La capacità di finestre, l'allocazione dei layer, la compatibilità del segnale e le funzioni di matrice disponibili dipendono dalle schede installate e dalla risoluzione operativa selezionata.
