Visualizzazione del prodotto

IlController di automazione AV programmabile NSDesignStudiocombina il controllo professionale dei dispositivi AV, le interfacce touch-panel personalizzabili, il funzionamento basato su browser, l'ingegneria remota e la gestione intelligente dell'energia in una piattaforma integrata.

Progettato per integratori di sistemi e progetti AV commerciali, il sistema consente il controllo centralizzato di display, proiettori, processori video, commutatori matrix, sistemi audio, telecamere PTZ, illuminazione,tende motorizzate, attrezzature ambientali, dispositivi di controllo dell'accesso e altri sistemi di terze parti.

A differenza degli altri processori di controllo di questa gamma di prodotti, NSDesignStudio pone maggiore enfasi sullivello software e gestioneGli ingegneri possono progettare interfacce utente personalizzate, configurare i comandi dei dispositivi, creare logica di controllo, gestire fonti e uscite video wall, assegnare autorizzazioni utente,e caricare o scaricare progetti attraverso un unico ambiente di progettazione visiva.

Il controller supporta il funzionamento della rete locale e la programmazione remota, la manutenzione, gli aggiornamenti e il trasferimento di progetti su Ethernet o Internet.La sua modalità web HTML consente ai dispositivi compatibili di accedere all'ambiente di controllo attraverso un browser, tramite un server cloud su una rete pubblica o tramite un server web distribuito localmente.

NSDesignStudio supporta anche iPad, iPhone, Android, Windows, touch-panel e controllo basato sul web.con un massimo di 16 dispositivi collegati contemporaneamente secondo il manuale hardwareDiversi terminali possono utilizzare interfacce diverse per soddisfare gli operatori, gli amministratori, i tecnici o gli utenti della stanza.

Attraverso la combinazione di hardware programmabile, design dell'interfaccia visiva, gestione remota basata sul web, controllo multipiattaforma e funzionamento automatico dell'alimentazione,NSDesignStudio è particolarmente adatto per progetti che richiedono più del controllo di base della stanza.

Vantaggi principali del prodotto

Gestione remota basata sul Web

NSDesignStudio supporta l'accesso al sistema basato su browser tramite un server cloud o un server web locale.

Gli utenti autorizzati possono eseguire funzioni quali:

• Accesso all'interfaccia
• Controllo del dispositivo
• Edizione del progetto
• Risparmio del progetto
• Programmazione a distanza
• Manutenzione a distanza
• Aggiornamento a distanza
• Caricamento e download del progetto

La piattaforma supporta l'accesso remoto attraverso il browser attraverso reti pubbliche 4G/5G e la distribuzione web locale all'interno di una LAN.

Disegno di interfaccia touch-panel personalizzato

Il software NSDesignStudio consente agli integratori di sistema di costruire interfacce di controllo grafico personalizzate in base alle esigenze di ogni stanza, cliente o applicazione.

Il suo ambiente di progettazione comprende:

• Rectangoli e sfondi grafici
• Taste multi-stato
• Controlli di testo e di input
• Dispositivi scorrevoli
• Contenitori di dati
• Controlli per video parete
• Controlli della sorgente di segnale
• Controlli da tavolo
• Componenti personalizzati riutilizzabili
• Pagine multiple per diversi scenari operativi

L'editor di interfaccia fornisce anche allineamento, raggruppamento, blocco, stratificazione, rotazione, carattere, trasparenza, confine, sfondo e impostazioni di aspetto.

Controllo dei pulsanti basato su eventi

I pulsanti possono essere configurati con diversi stati di normale, premuto e sorvolo.

• Stampa
• Rilascio
• Clicca due volte
• Pressa lunga
• Slide

Ogni azione può essere assegnata a:

• Cambiare pagina
• Nascondere i comandi
• Controlli di visualizzazione
• Invia i comandi del dispositivo

Ciò consente di creare interfacce utente semplificate e pagine di controllo più avanzate per il personale tecnico.

Controllo multipiattaforma

Un progetto di controllo può supportare più piattaforme operative, tra cui:

• iPad
• iPhone
• Tablet Android
• Smartphone Android
• Computer con Windows
• Pannello touch dedicato
• Terminale web basato su browser

Il manuale dell'hardware afferma che fino a 16 dispositivi di controllo possono essere collegati simultaneamente e che ciascun dispositivo può utilizzare un'interfaccia utente diversa.

Programmazione visiva senza codice

La piattaforma di programmazione è progettata per ridurre la dipendenza dai tradizionali linguaggi di programmazione per computer.

Gli ingegneri possono configurare le pagine di controllo e le funzioni visivamente, mentre il software può generare automaticamente pulsanti in stile 3D e supportare risorse di immagini PNG, WMF, ICO e GIF trasparenti.Questo aiuta a ridurre il tempo di progettazione e semplifica la successiva manutenzione o modifica dell'interfaccia.

Controllo completo del dispositivo AV

L'host di controllo programmabile supporta più tipi di apparecchiature di terze parti attraverso:

• RS232
• RS485/RS422
• Infrarossi
• Relay
• I/S digitali
• Ethernet
• Server TCP
• UDP
• Controllo dei dispositivi basato su IP

Secondo il manuale hardware, la piattaforma fornisce otto interfacce RS232 programmabili, otto interfacce RS485, otto porte a infrarossi, otto porte relay e otto porte I / O digitali.

Integrazione avanzata della rete

La stack integrata di protocolli TCP/IP supporta:

• IPv4
• DHCP
• ARP
• ICMP
• IGMP
• UDP
• TCP
• Risoluzione del nome di dominio
• Accesso al server cloud
• Operazione del server TCP

Il server in background personalizzabile può ricevere comandi da dispositivi di rete, lavorare con controller centrali interconnessi e integrarsi con software di controllo di terze parti compatibili.

Gestione automatizzata dell'energia

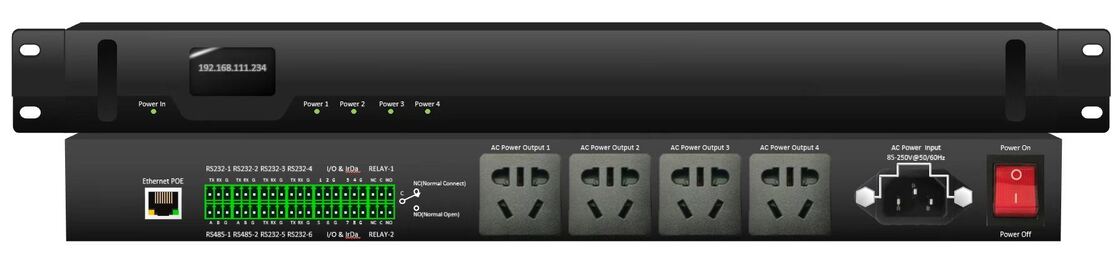

L'immagine del prodotto mostra quattro uscite di corrente alternata gestite in modo indipendente con indicatori di stato di potenza corrispondenti del pannello anteriore.

Ciò consente di incorporare i dispositivi AV collegati nelle sequenze di avvio e spegnimento del sistema, aiutando a coordinare:

• Potenza di visualizzazione
• Potenza del proiettore
• Potenza delle apparecchiature audio
• Potenza dei dispositivi periferici
• Disattivazione pianificata del sistema
• Avvio di una stanza a tocco unico

Questa capacità di controllo della potenza dà a NSDesignStudio un posizionamento di automazione all-in-one più chiaro rispetto agli altri processori di controllo programmabili della gamma di prodotti.

Automatizzazione complessa e logica dei trigger

La piattaforma supporta sequenze di comando combinate composte da azioni multiple.e comandi combinati possono essere annidati per creare flussi di lavoro di automazione più avanzati.

Le funzioni basate su trigger possono rispondere a:

• Dati RS232
• Dati RS485
• Stato di I/S digitale
• Comandi di rete
• Sensori esterni
• Azioni dell'interfaccia utente

Ad esempio, un singolo comando di scena può accendere il display, abbassare lo schermo di proiezione, selezionare una fonte AV, regolare il sistema audio, impostare il livello di illuminazione,e attivare un preset di videoconferenza.

Ingegneria e manutenzione a distanza

Gli integratori di sistema possono modificare i progetti da remoto tramite connessioni Ethernet o Internet piuttosto che visitare ogni sito.

Tra i flussi di lavoro a distanza supportati:

• Caricamento di nuovi programmi
• Scaricare progetti esistenti
• Aggiornamento delle interfacce
• Modifica dei comandi di controllo
• Esecuzione di manutenzione a distanza
• Aggiornamento dei programmi di sistema
• Risoluzione dei problemi delle apparecchiature connesse alla rete

Specifiche tecniche

Funzioni software e interfaccia utente

Gestione dei progetti

NSDesignStudio supporta:

• Creazione di nuovi progetti
• Avvio di progetti locali
• Avvio di progetti online
• Caricamento di progetti
• Scaricare progetti
• Gestione dei progetti recentemente utilizzati
• Cambiare lingua dell'interfaccia

La sua barra degli strumenti di configurazione principale include la modifica dell'interfaccia, la configurazione del nodo di output, la configurazione della fonte di segnale, la configurazione dell'agente, la configurazione del controllo centrale, la configurazione dell'utente, l'upload,e download funzioni.

Personalizzazione dell'interfaccia

Gli integratori di sistema possono creare pagine diverse per diverse stanze, modalità operative o ruoli degli utenti.

Tra le possibili pagine figurano:

• Pagina di benvenuto
• Pagina di controllo delle riunioni
• Pagina di selezione della fonte
• Pagina di controllo audio
• Pagina di controllo della fotocamera
• Pagina video-wall
• Pagina di controllo dell'illuminazione
• Pagina di gestione dell'energia
• Pagina di stato del sistema
• Pagina di manutenzione tecnica

La piattaforma supporta sfondi globali di pagina, riempimenti solidi o in gradiente, immagini personalizzate, componenti riutilizzabili, antialiasing, trasparenza, bordi, angoli arrotondati e stratificazione grafica.

Video wall e gestione delle fonti

A differenza di un'interfaccia di base per il controllo della stanza, NSDesignStudio include aree di configurazione dedicate per:

• Nodi di uscita
• Fonti di segnale
• Controlli per video parete
• Controlli delle fonti
• Gruppi di input
• Nodi di inoltro
• Configurazione degli agenti

Ciò lo rende adatto ai sistemi AV che combinano l'automazione delle stanze con l'elaborazione video distribuita e la gestione dei video-wall.Il manuale del software lo identifica come il software di utilizzo e controllo per i nodi di elaborazione video distribuiti della serie AQS.

Configurazione utente e autorizzazioni

Si possono creare diverse pagine di interfaccia e funzioni di controllo per:

• Utenti finali
• Amministratori delle sale riunioni
• Insegnanti
• Operatori
• Tecnici di sistema
• Ingegneri di manutenzione

Questo aiuta a impedire agli utenti non autorizzati di accedere alle impostazioni avanzate del sistema mantenendo una semplice interfaccia operativa quotidiana.

Applicazioni tipiche

Sala conferenze aziendali

NSDesignStudio può fornire un'operazione di sala riunioni con un solo tocco per:

• Display e controllo del proiettore
• Scambio di sorgente
• Volume audio
• Preset della fotocamera PTZ
• Videoconferenza
• Scene di illuminazione
• Controllo delle tende
• Gestione dell'alimentazione delle apparecchiature

Un pulsante "Start Meeting" può eseguire più comandi coordinati, mentre un pulsante "End Meeting" può spegnere le apparecchiature nella sequenza corretta.

Uffici intelligenti con più stanze

L'architettura di gestione basata su browser è adatta per le organizzazioni che gestiscono diverse sale riunioni o spazi di collaborazione.

Le squadre di installazione e AV possono:

• Sistemi di sala controllo
• Aggiornare le interfacce di controllo
• Modificare i comandi del dispositivo
• Mantenere i preset della stanza
• Caricare progetti rivisti
• Sistemi di accesso senza dover recarsi in ogni stanza

Centri di comando e controllo

Il controller può integrare:

• Pareti video
• Nodi AV distribuiti
• Macchine per la trasformazione di matrici
• Display dell'operatore
• Telecamere PTZ
• Sistemi audio
• Segnali di controllo dell'accesso
• Dispositivi di gestione dell'energia

Interfacce personalizzate possono essere progettate per operatori, supervisori e personale di manutenzione, con pagine e autorizzazioni diverse per ogni ruolo.

Le aule intelligenti e i centri di formazione

Gli insegnanti o i formatori possono controllare:

• Display interattivi
• Proiettori
• Fotocamere per documenti
• Calcolatori
• Sistemi audio
• Apparecchi di registrazione
• Illuminazione
• Sequenziamento di potenza

L'interfaccia può essere semplificata per l'insegnamento quotidiano mantenendo le funzioni ingegneristiche su una pagina di manutenzione protetta.

Auditori e sale polifunzionali

La piattaforma di automazione può coordinare:

• Sistemi di proiezione
• Mostre sul palco
• Processori audio
• Scene di illuminazione
• Dischi a motore
• Sistemi di tende
• Apparecchiature di origine
• Potenza delle apparecchiature

Le modalità operative prestabilite possono essere create per presentazioni, cerimonie, sessioni di formazione, performance e videoconferenze.

Musei e spazi espositivi

NSDesignStudio può essere utilizzato per controllare:

• Mostre multimediali
• Segnaletica digitale
• schermi interattivi
• Scene di illuminazione
• Riproduzione dei media in programma
• Sensori ambientali
• Potenza delle apparecchiature
• Contenuti generati dai visitatori

La manutenzione basata sul browser consente di aggiornare da remoto il contenuto del progetto e le interfacce di controllo.

Alberghi e centri congressi

La piattaforma è adatta a:

• Salle di riunione
• Saloni di banchetti
• Sala riunioni VIP
• Centri di conferenze
• Saloni di addestramento
• Spazi per eventi polifunzionali

È possibile creare interfacce separate per ospiti, dipendenti alberghieri, operatori di eventi e tecnici AV.

Progetti per il muro audiovisivo e video distribuito

Poiché NSDesignStudio include i controlli del video-wall, la configurazione delle sorgenti, la gestione dei nodi di output e il supporto dei nodi distribuiti,è particolarmente adatto a progetti che combinano l'automazione AV con la distribuzione video in rete.

Le distribuzioni tipiche includono:

• Camere di controllo di sicurezza
• Centri di gestione del traffico
• Centri di intervento di emergenza
• Centri di esperienza aziendale
• Saloni espositivi
• Camere di monitoraggio del campus

Perché scegliere NSDesignStudio?

La soluzione NSDesignStudio non è posizionata come un altro processore di controllo centrale convenzionale.

• Hardware di controllo programmabile
• Progettazione dell'interfaccia utente visiva
• Gestione dei nodi video distribuiti
• Accesso remoto basato sul web
• Trasferimento di progetti cloud
• Controllo tattile multipiattaforma
• Gestione automatizzata dell'alimentazione delle apparecchiature
• Ingegneria e manutenzione a distanza

Ciò lo rende particolarmente adatto per gli integratori di sistemi che hanno bisogno di fornire esperienze utente personalizzate e mantenere efficientemente più sistemi AV dopo l'installazione.
