Dettagli:
|
| Evidenziare: | 1 Controller video di ingresso,4 Controller video di uscita,Controller video a parete irregolare |
||
|---|---|---|---|
Io.le istruzioni di installazione
Al fine di risparmiare il vostro tempo prezioso, questo manuale non introduce il buon senso
l'uso di apparecchi elettrici, si prega di seguire il buon senso degli apparecchi elettrici comuni.
Prima di utilizzare il dispositivo, leggere attentamente le istruzioni di utilizzo in modo da poter
familiarizzare con la messa in servizio e l'uso del dispositivo.
II. le fasi di installazione
1. Collegare l'uscita HDMI del processore di splicing alla porta di ingresso HDMI del cristallo liquido
un'unità di visualizzazione e ogni unità di visualizzazione può essere collegata a qualsiasi porta di uscita HDMI del processore di splicing;

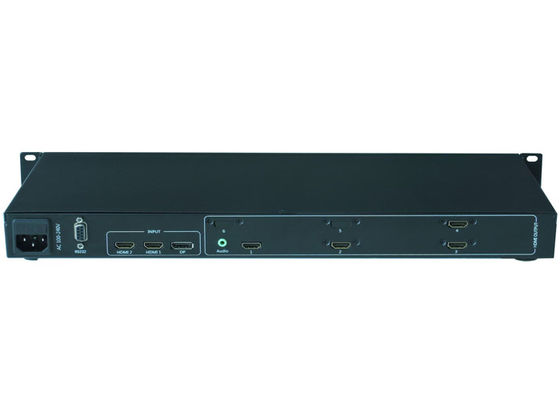

2. collegare la sorgente di segnale da visualizzare a una delle interfacce HDMI1, HDMI2 e DP;
3La prima volta che si imposta il video wall controller, è necessario connettersi all'interfaccia RS232
del video controller attraverso il cavo seriale.
Il diagramma di installazione è il seguente:
corrente accesa
Dopo aver collegato i cavi di cui sopra, collegare l'alimentazione AC da 100-240V, accendere l'interruttore di alimentazione del dispositivo,
la luce dell'indicatore di potenza è rossa e il dispositivo è in stato di funzionamento;
Il primo utilizzo del controller video 4K muro deve essere debug da parte del software in base alla disposizione effettiva
Prima del debug, il software di controllo e il dispositivo devono comunicare normalmente.
La modalità di impostazione della comunicazione è la seguente:
Aprire la cartella Software all'interno del CD e copiarla sul disco rigido del computer, aprire il file VideoWallcontrol.exe all'interno,
e poi viene visualizzata la seguente interfaccia;
