Descrizione del prodotto:

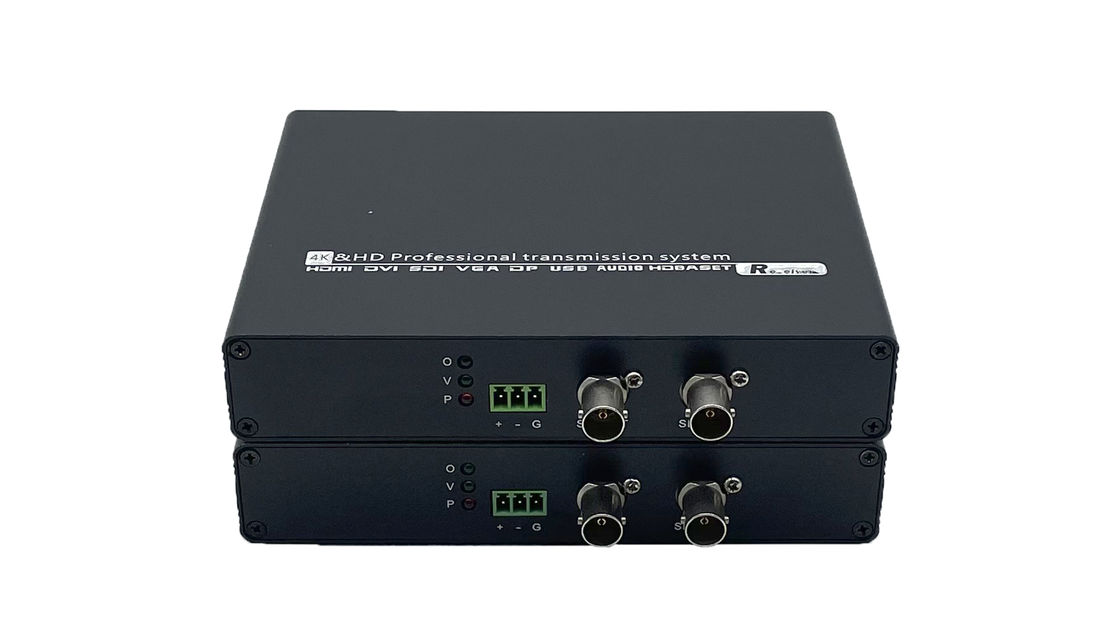

Il 3G SDI Fiber Extender è una soluzione di trasmissione in fibra ottica ad alte prestazioni progettata per fornire video HD non compresso su lunghe distanze.Questo estensore di fibra SDI supporta l'input 3G/HD/SD-SDI adattivo ed è retrocompatibile con risoluzioni fino a 1080P60Hz. Con una distanza di trasmissione opzionale di 20/40/80KM, questo estensore è ideale per trasmissioni, produzione di eventi dal vivo e applicazioni AV professionali.supporta le porte ottiche LC per una facile personalizzazione e integrazioneSia che tu abbia bisogno di trasmissione multicanale o di supporto ASI-SDI, questa soluzione garantisce una trasmissione video stabile, affidabile e di alta qualità con recupero dell'orologio per una riproduzione fluida.
Caratteristiche del prodotto:
Trasmissione video HD non compressa: supporta la trasmissione video non compressa a lunga distanza tramite estensore a fibra SDI.
Supporto ad input adattivo: compatibile con i segnali di ingresso 3G/HD/SD-SDI per una distribuzione flessibile.
Risoluzione fino a 1080P60Hz: supporta la risoluzione ad alta definizione ed è retrocompatibile.
Distanza di trasmissione flessibile: offre 20 km standard, con moduli di trasmissione opzionali di 40 km e 80 km.

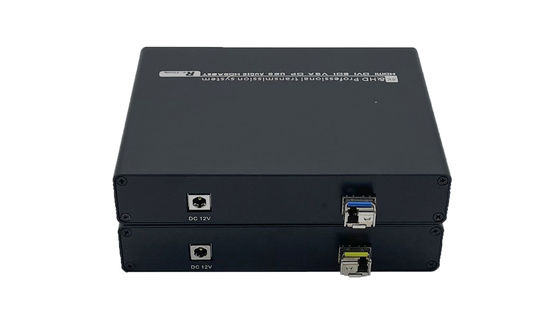

Moduli SFP rimovibili: dispongono di porte ottiche LC per facili aggiornamenti e adattabilità.
Trasmissione multicanale a singolo nucleo: supporta la trasmissione bidirezionale a 2 vie, 4 vie, 8 vie e 16 vie per impostazioni ad alta efficienza.
Clock Recovery: garantisce una riproduzione video fluida senza perdita di fotogrammi o distorsione dell'immagine.
Supporto ASI-SDI: pienamente compatibile con ASI-SDI per un trasporto video avanzato.
Questi estensori a fibra ottica sono essenziali per mantenere l'integrità e la qualità dei segnali video ad alta risoluzione su distanze significative.
Parametri tecnici:
| V.idea |
Norma di segnale |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI |
| Tasso di dati |
270Mbit/s - 1,48Gbit/s 2,97Gbit/s |
| Equalizzazione dei cavi |
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 2.97Gbit/s |
| Amplitudine del segnale |
800 mV±10% |
| - Non lo so. |
> 0,2UI |
| Risoluzione di sostegno |
L'indicatore di frequenza deve essere in grado di rilevare l'intervallo di frequenza. |
| Interfaccia video |
connettore BNC da 75-5Ω |
| Impedenza |
75 ohm |
| RS485 |
Interfaccia |
Terminale 3PIN Phoenix |
| Direzione del segnale |
Invertire 485 |
| Tasso di Baud |
Adattivo, fino a 115200bps |
| OpticoFiberi |
Interfaccia in fibra ottica |
Canali singoli: porta LC Rack: porta FC (LC/ST/SC) |
| Tipo di fibra |
Modalità singola/multi-modalità |
| Lunghezza d'onda |
Modalità singola 1310-155 nm |
| Larghezza di banda dell'interfaccia |
2.97 Gbps |
| Distanza di trasmissione |
20KM standard, 40/60/80KM opzionale |
| OLoro |
Fonte di alimentazione |
Dispositivi per la trasmissione di energia elettrica |
| Consumo di potenza massimo |
Max 4W |
| Temperatura |
Temperatura di funzionamento: 0°C ~ +70°C |
| Umidità |
Umidità di lavoro: 5% ~ 90% |
| Dimensione globale |
Riferimento al disegno delle dimensioni dell'apparecchiatura |
Applicazioni:
L' estensore a fibra 3G SDI è ideale per una serie di applicazioni professionali:
Trasmissione: Perfetto per la trasmissione a lunga distanza di video HD in installazioni di produzione remota o in studio.
Produzione di eventi dal vivo: garantisce una consegna video di alta qualità e affidabile per eventi e concerti dal vivo.
Sistemi AV professionali: utilizzati in configurazioni AV commerciali che richiedono video non compresso su fibra ottica.
Monitoraggio della sicurezza: fornisce trasmissione video HD su lunghe distanze per telecamere di sicurezza e sistemi di sorveglianza.
Imaging medico: adatto per il trasporto di video medici in ambienti educativi e operativi in cui la chiarezza del video è cruciale.
