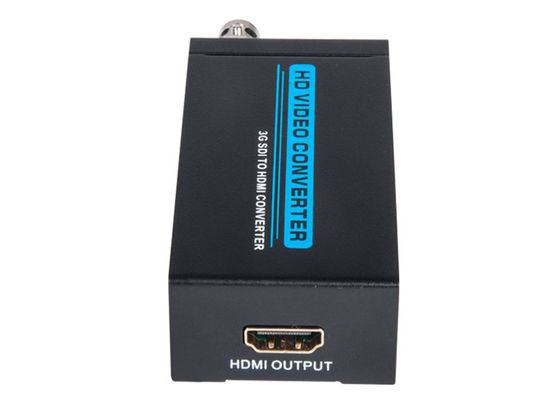

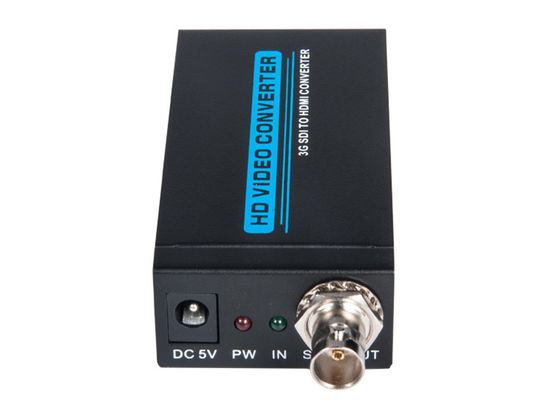

MINI deviazione standard 1080P/HD/3G SDI al convertitore di HDMI con HDMI1.3 HDCP1.1/1,2

1,0 introduzione

Lo SDI al convertitore di HDMI permette i segnali SD-SDI, HD-SDI e 3G-SDI essere indicato sulle esposizioni di HDMI/SDI

mentre assicurando le alte velocità di trasmissione di 2,970 Gbit/s per dargli la trasmissione veloce del segnale senza qualsiasi perdita.

Per i professionisti questo significa che ora è più facile da distribuire ed estendere il vostro segnale di 3G SDI

mentre dandogli la capacità di visualizzare il vostro lavoro su grazie delle esposizioni di HDMI al sviluppato in convertitore di HDMI.

Ancora, grazie al ciclo-attraverso progettazione 3G-SDI, utenti possono godere sia dello SDI che

Esposizioni di HDMI allo stesso tempo.

2,0 caratteristiche

1) Operazione a 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s

e 270Mbits/s.;

2)Sostiene SMPTE 425M (livello A e livello B), SMPTE 424M,

SMPTE 292M, SMPTE 259M-C.;

3)Uscita uguagliata e ri-cronometrata del ciclo• Audio de--embedder integrato per la a

un massimo di 8 canali, 48 chilocicli di audio.;

4)Rilevazione automatica di video modo (3G/SD/HD);

5)Conversione da SMPTE 425M B livellata per livellare un 1080p 50/59.94/

60 4:2: bit 2 10.;

6)Colleghi con altre unità per estendere il vostro segnale sopra le distanze lunghe.;

7)Esposizione simultanea con i segnali di HDMI e di SDI;

8)I supporti segnalano le distanze di trasmissione di fino a 300M per i segnali di SDI,

200M per i segnali di HD e 100M per i segnali 3G;

9)MINI deviazione standard 1080P/HD/3G SDI al convertitore di HDMI con HDMI1.3 HDCP1.1/1.2;

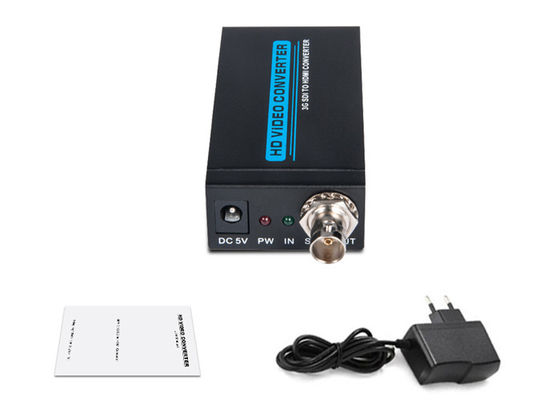

3,0 accessori d'imballaggio:

Prima di tentare di usare questa unità, controlli prego l'imballaggio ed assicuri

i punti seguenti sono contenuti nel cartone di spedizione:

(1) SDI AL CONVERTITORE DI HDMI------------------------------1Pcs

(adattatore di corrente continua 2) 5V---------------------------------------1Pcs

manuale dell'utente (di 3)---------------------------------------------------1Pcs

4,0 specifiche

Porta d'ingresso -----------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

Porto di uscita--------------------------------------------------------------------------1 x HDMI;

Velociti di trasmissione di SDI----------------------2,970 Gbit/s e 2.970/1.001 Gbit/s

Risoluzione di In/Output------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Alimentazione elettrica--------------------------------------------------------------------------CC 5V;

Modello del corpo umano di protezione di ESD --------------------±8kV (scarico dell'intraferro)

±4kV (scarico del contatto);

Dimensione-----------------------------------------------------82mm x 43.5mm x 23mm;

Peso------------------------------------------------------------------------------------150g;

Temperatura di funzionamento----------------------------------0°C ~ 40°C/32°F ~ 104°F;

Temperatura di stoccaggio------------------------------------20°C ~ 60°C/-4°F ~ 140°F;

umidità elative-------------------------------------20 ~ RH di 90% (senza condensazione);

Consumo di energia (massimo)-------------------------------------------------------------5W;

Nome di prodotto--------------------MINI deviazione standard 1080P/HD/3G SDI al convertitore di HDMI con HDMI1.3 HDCP1.1/1.2;

5,0 collegamento ed operazione

5,01 colleghi il cavo coassiale fra la fonte del segnale di SDI e l'INPUT di SDI

del convertitore.

5,02 colleghi il cavo di HDMI fra il convertitore e l'esposizione di HDMI.

5,03 colleghi l'adattatore di potere fra il convertitore e lo sbocco.

5,04 aperto l'alimentazione elettrica della fonte del segnale di HDMI e dell'esposizione. Scelga

la corrispondenza delle porte d'ingresso, quindi funziona.
