1080P MINI HDMI al convertitore di deviazione standard/HD/3G SDI con HDMI1.3 HDCP1.1/1,2

1,0 introduzione

Il MINI HDMI al convertitore di SDI permette che i segnali di HDMI siano indicati sull'esposizione di SDI mentre assicura il livello

le velocità di trasmissione di 2,970 Gbit/s per dargli segnale di alta risoluzione senza qualsiasi perdita. Per i professionisti questo significa

che ora è più facile da convertire il vostro alto segnale del def HDMI con audio in SDI per la trasmissione interurbana

e visualizzi il vostro lavoro sull'esposizione di SDI.

2,0 caratteristiche

Il *** sostiene HDMI1.3 HDCP1.1/1.2;

Il *** mostra la fonte di HDMI sull'esposizione di SDI.;

L'interfaccia di SDI funziona alle velocità di trasmissione di 2,970 Gbit/s, 2.970/1.001 Gbit/s;

1,485 Gbit/s, 1.485/1.001 Gbit/s e 270 Mb/s.;

Il *** sostiene le sincronizzazioni dell'input di HDMI: 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60. ;

Il *** converte il segnale di HDMI in SDI: 480i/576i a SD-SDI (SMPTE 259M-C, alle velocità di trasmissione di 270 Mbit/s)

720p/1080i a HD-SDI (SMPTE 292M, alle velocità di trasmissione di 1,485 Gbit/s o di 1.485/1.001 Gbit/s) 1080p a 3G-SDI

(SMPTE 424M/425M-AB, alle velocità di trasmissione di 2,970 Gbit/s e di 2.970/1.001 Gbit/s).

Il *** sostiene la distanza dell'uscita di SDI fino a 100 metri (3G-SDI), 200 metri (HD-SDI), o 300 metri (SD-SDI);

*** 1080P MINI HDMI al convertitore di deviazione standard/HD/3G SDI con HDMI1.3 HDCP1.1/1.2

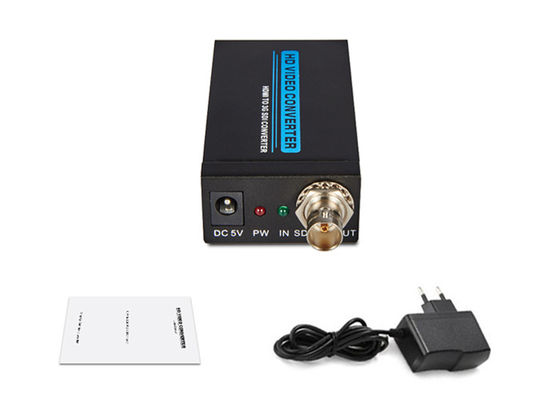

3,0 accessori d'imballaggio:

Prima di tentare di usare questa unità, controlli prego l'imballaggio e che assicuri che i punti seguenti siano contenuti

nel cartone di spedizione:

(1) 1080P MINI HDMI al convertitore di deviazione standard/HD/3G SDI ------------------------------1Pcs

(adattatore di corrente continua 2) 5V---------------------------------------1Pcs

manuale dell'utente (di 3)---------------------------------------------------1Pcs

4,0 specifiche

Porta d'ingresso ---------------------------------------------------------------------------1 x HDMI;

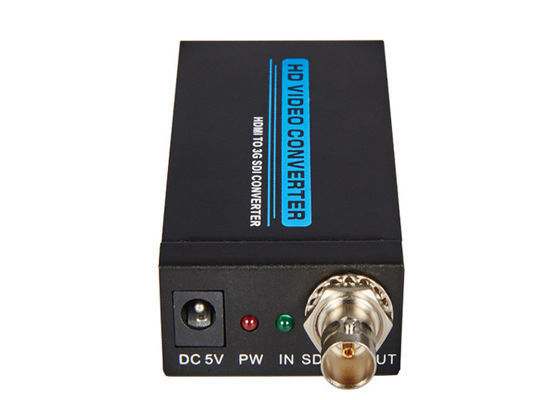

Porto di uscita---------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

Velociti di trasmissione di SDI----------------------2,970 Gbit/s e 2.970/1.001 Gbit/s

Risoluzione di In/Output------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Alimentazione elettrica--------------------------------------------------------------------------CC 5V;

Modello del corpo umano di protezione di ESD---------------------±8kV (scarico dell'intraferro)

±4kV (scarico del contatto);

Dimensione-----------------------------------------------------82mm x 43.5mm x 23mm;

Peso------------------------------------------------------------------------------------150g;

Temperatura di funzionamento----------------------------------0°C ~ 40°C/32°F ~ 104°F;

Temperatura di stoccaggio------------------------------------20°C ~ 60°C/-4°F ~ 140°F;

umidità elative-------------------------------------20 ~ RH di 90% (senza condensazione);

Consumo di energia (massimo)-------------------------------------------------------------5W;

Nome di prodotto-----------------1080P MINI HDMI al convertitore di deviazione standard/HD/3G SDI con HDMI1.3 HDCP1.1/1.2;

5,0 collegamento ed operazione

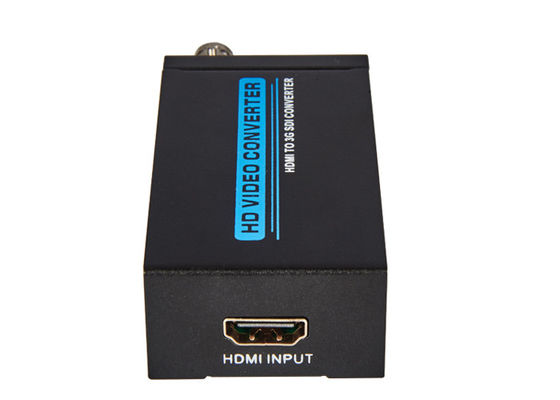

5,01 colleghi il cavo di HDMI fra la fonte del segnale di HDMI e l'INPUT di HDMI

del convertitore.

5,02 colleghi il cavo coassiale fra il convertitore e l'esposizione di SDI.

5,03 colleghi l'adattatore di potere fra il convertitore e lo sbocco.

5,04 aperto l'alimentazione elettrica della fonte del segnale di HDMI e dell'esposizione. Scelga

la corrispondenza delle porte d'ingresso, quindi funziona.
