Dettagli:
|
| Alloggio: | Recinzione del metallo | Colore: | Nero |
|---|---|---|---|
| Dimensioni: | Trasmettitore/ricevitore: 140mm (W)×65mm (D)×18mm (H) | Peso: | Trasmettitore: 245 g, Ricevitore: 249 g |
| Alimentazione elettrica: | CC 24V/1A; | Consumo di energia: | 13,2 W (massimo) |
| Evidenziare: | 150 metri riempitivo di HD di video,video riempitivo di 13.2W HD,Video riempitivo di CC 24V HD |
||

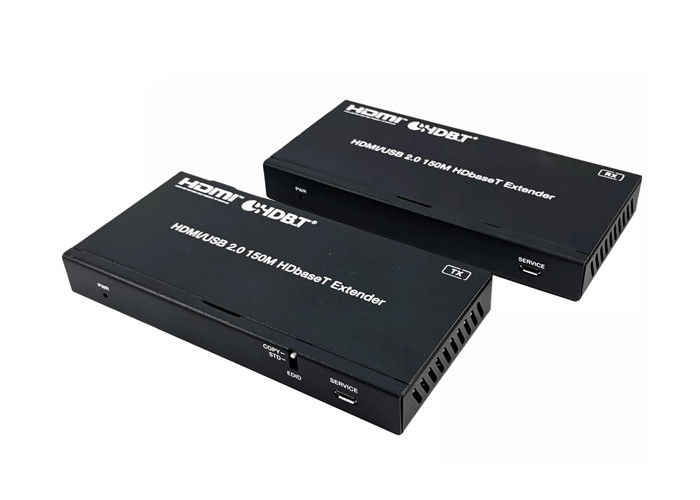

18Gbps HDBaseT HDMI2.0 150 4:4 di 4KX2K@60Hz dei tester: Riempitivo 4 con l'USB 2.0
1. Introduzione:
Questo riempitivo di 18Gbps HDBaseT può estendere il segnale di HDMI, il segnale di controllo bidirezionale di IR ed il segnale di USB KVM fino
una distanza fino a 150m via un singolo cavo CAT6. Questo prodotto converte il segnale di HDMI in segnale standard di HDBaseT
e lo trasmette attraverso il cavo di lan. Può facilmente dispositivo di fonte del segnale di controllo o visualizzatore dalla ripresa esterna
estremità attraverso il passaggio bidirezionale del segnale di IR con la funzione. Video risoluzione fino al 4:4 di 4K2K@60Hz YUV: 4. anche
trasmissione di USB 2.0 di sostegni e funzione di POC.
Il riempitivo può essere ampiamente usato in altri campi quale il sistema di videoconferenza, multimedia segnala la radiodiffusione,
Estensione del segnale di HDMI, ecc.
2. Caratteristiche:
☆ HDMI 2.0b e HDCP 2,2 compiacente
Larghezza di banda video di sostegno 18Gbps del ☆
Il ☆ sostiene la video risoluzione fino al 4:4 di 4K2K@60Hz YUV: 4
Il ☆ la distanza di trasmissione può essere fino a 492ft/150m estesi al
risoluzione di 1080P@60Hz, o 394ft/120m al 4:4 di 4K2K@60Hz: 4 via la a
singolo cavo CAT6
Il ☆ sostiene il segnale bidirezionale di IR ed il segnale di USB KVM passaggio-attraverso
Il ☆ sostiene la funzione bidirezionale di POC (potere sopra cavo)
Trasmissione di USB 2.0 di sostegno del ☆
Gestione del ☆ EDID
Progettazione compatta del ☆ per installazione facile e flessibile
☆18Gbps HDBaseT HDMI2.0 150 metri di riempitivo di 4KX2K@60Hz con l'USB 2.0
3. Contenuti del pacchetto per 18Gbps HDBaseT HDMI2.0 150 metri di riempitivo di 4KX2K@60Hz con l'USB 2.0:
①1 riempitivo di x 18Gbps HDBaseT (trasmettitore)
②1 riempitivo di x 18Gbps HDBaseT (ricevitore)
③1 cavo dell'artificiere di x IR (1,5 metri)
④1 cavo a larga banda del ricevitore di x IR (1,5 metri)
⑤4 x che montano le orecchie
⑥8 viti di macchina di x (KM3*4)
⑦1 x 24V/1A che chiude l'alimentazione elettrica a chiave
⑧manuale dell'utente 1x
4. Specifiche:
| Tecnico | |
| Conformità di HDMI | HDMI 2.0b |
| Conformità di HDCP | HDCP 2,2 |
| Larghezza di banda video | 18Gbps |
| Video risoluzione | Fino al 4:4 di 4K2K@60Hz YUV: 4 |
| Conformità di USB | USB 2.0 |
| Livello di IR | 5Vp-p |
| Frequenza di IR | 20K-60KHz a larga banda |
| Distanza di trasmissione | 1080P@60--150m, 4K60 --120m |
| Spazio di colore | 4:4 di RGB: 4, 4:4 di YCbCr: 4, 4:2 di YCbCr: 2, 4:2 di YCbCr: 0 |
|
Intensità del colore |
8 bit, 10 pungenti, 12 8 bit pungenti (1080P) (4K60) 8 bit, 10 pungenti, 12 pungenti (4K24/30) |
| HDR | HDR, HDR10, HDR10+, visione di Dolby, HLG |
| Audio formato | LPCM 7.1CH, Dolby Master di DTS-HD e di vero HD |
| Protezione di ESD |
Modello del corpo umano — ±8kV (scarico dell'intraferro) & ±4kV (scarico del contatto) |
| Collegamento | |
|
Trasmettitore |
Input: 1×HDMI [tipo A, una femmina di 19 perni] IN 1×IR [Mini-presa stereo di 3.5mm] IN 1×SERVICE [presa] di Micro-USB 1×USB [USB-B, una femmina di 4 perni] Uscita: 1×HDBT VERSO L'ESTERNO [RJ45] 1×IR VERSO L'ESTERNO [Mini-presa stereo di 3.5mm] |
|
Ricevitore |
Input: 1×HDBT [RJ45 con luce] IN 1×IR [Mini-presa stereo di 3.5mm] IN 1×SERVICE [presa di Micro-USB] Uscita: 1×HDMI VERSO L'ESTERNO [tipo A, una femmina di 19 perni] 1×IR VERSO L'ESTERNO [Mini-presa stereo di 3.5mm] 2×USB 2,0 [USB-A, una femmina di 4 perni] |
| Nome di prodotto | 18Gbps HDBaseT HDMI2.0 150 metri di riempitivo di 4KX2K@60Hz con l'USB 2.0 |
5. Diagramma di collegamento per 18Gbps HDBaseT HDMI2.0 150 metri di riempitivo di 4KX2K@60Hz con l'USB 2.0:
