Dettagli:
|
| Nome di prodotto: | 4K ultra esile HDMI tramite metro Exender di HDBaseT 70 con 6 porti di uscita di HDBaseT | Connettore di HDBaseT: | RJ45 |
|---|---|---|---|
| Distanza di HDBaseT: | 70 metri e 100 metri | Larghezza di banda: | 10,2 GBP |
| Versione di HDBaseT: | V1.0 | Specificazione di IR: | Supporto 0 ~38 chilocicli |
| Evidenziare: | video riempitivo di 70M USB,Video riempitivo di Unix USB,Video riempitivo di Windows HD |
||
PANORAMICA DEL PRODOTTO:
Trasmettitore:
①HDBaseT FUORI: Colleghi al ricevitore che l'unità con un singolo cavo CAT5e/6/7 per la trasmissione di tutti i segnali di dati comprende il potere.
(2) IR OUTConnect all'artificiere di IR per trasmettere i segnali di IR ai dispositivi all'interno della linea di mira diretta dell'artificiere di IR.
⑶IR IN: Colleghi al riempitivo di IR per estendere la gamma di controllo di IR di dispositivo lontano. Assicuri che la ripresa esterna che è usando sia all'interno della linea di mira diretta del riempitivo di IR.
④HDBaseT LED attivo: Questo LED tremolerà al secondo in cui potere del dispositivo sopra.
⑤Collegamento LED di HDBaseT: Questo LED si illuminerà quando il collegamento di HDBaseT è stabilito fra il trasmettitore ed il ricevitore.
①HDMI IN: Si collega all'attrezzatura di fonte di HDMI quali un DVD o un giocatore di Blu-ray.
②RS232: Colleghi ad un PC o ad un computer portatile tramite terminale RS232 ad un D-sotto cavo di 9 perni per la trasmissione dei comandi RS-232.
(3) HDCP LED: Questo LED tremolerà quando il dispositivo non ha HDCP, illuminarsi sempre quando il dispositivo ha HDCP.
Ricevitore:
①HDBaseT IN: Colleghi al ricevitore che l'unità con un singolo cavo CAT5e/6/7 per la trasmissione di tutti i segnali di dati comprende il potere.
②IR OUTConnect all'artificiere di IR per trasmettere i segnali di IR ai dispositivi all'interno della linea di mira diretta dell'artificiere di IR.
③IR IN: Colleghi al riempitivo di IR per estendere la gamma di controllo di IR di dispositivo lontano. Assicuri che la ripresa esterna che è usando sia all'interno della linea di mira diretta del riempitivo di IR.
④HDBaseT LED attivo: Questo LED tremolerà al secondo in cui potere del dispositivo sopra.
⑤Collegamento LED di HDBaseT: Questo LED si illuminerà quando il collegamento di HDBaseT è stabilito fra il trasmettitore ed il ricevitore.
⑥CC 12V: Inserisca l'alimentatore in CC 12V l'unità e colleghi l'adattatore ad uno sbocco di CA.
①HDMI FUORI: Si collega all'attrezzatura di fonte di HDMI quali un DVD o un giocatore di Blu-ray.
②RS232: Colleghi ad un PC o ad un computer portatile tramite terminale RS232 ad un D-sotto cavo di 9 perni per la trasmissione dei comandi RS-232.
③HDCP LED: Questo LED tremolerà quando il dispositivo non ha HDCP, illuminarsi sempre quando il dispositivo ha HDCP.
Specifiche di produzione
| Funzione | Numero del segnale in ingresso | Trasmettitore: 6-CH (DVI, HDMI, IR, commutatore a distanza) |
| Numero del segnale in uscita | Ricevitore: 1CH (DVI, HDMI, IR, commutatore a distanza) | |
| Distanza di trasmissione |
WLHDB-USB70: 0-70m WLHDB-USB100: 0-100m |
|
| Prestazione di trasmissione video | Video interfaccia di input | HDMI e DVI-I (solo segnale di sostegno DVI-D) |
| Interfaccia della video uscita | HDMI e DVI-I (solo segnale di sostegno DVI-D) | |
| Risoluzione | 1080p/1080i/720p/720i/576p/576i/480p/480i supporto massimo 4K×2K | |
| Tasso di trasferimento massimo | 10Gbps | |
| IR | Interfaccia telecomandata | audio porto di 3.5mm |
| Interfaccia telecomandata | Segnale telecomandato di IR | |
| USB | Protocollo | Soli tastiera USB e topo di sostegno |
| Alimentazione elettrica | Gamma di tensione |
Input: AC110V-220V, 50/60HZ Uscita: DC9V/1A |
| Consumo di energia |
Trasmettitore: 5W Ricevitore: 5W |
|
| Attributo di aspetto | Dimensione (L×W×H) |
Trasmettitore: 112.4mm×78.9mm×27.9mm Ricevitore: 112.4mm×78.9mm×27.9mm |
| Materiale | Intelaiatura d'acciaio | |
| Colore | Nero | |
| Condizioni di funzionamento | Temperatura di stoccaggio | -40-80℃ |
| Umidità relativa | 0-95% (nessuna condensazione) | |
| Temperatura di lavoro | -15℃-55℃ | |

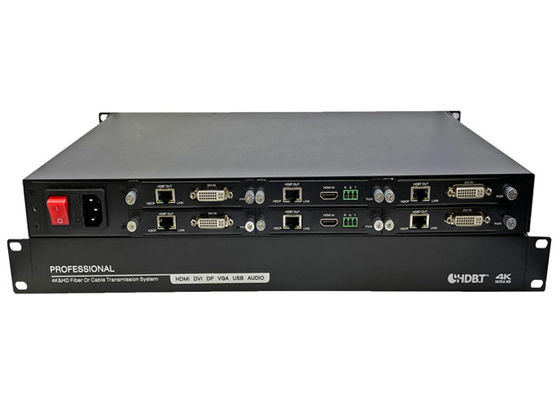

| Nome di prodotto | 4K ultra esile HDMI tramite metro Exender di HDBaseT 70 con 6 porti di uscita di HDBaseT | |
Facendo uso del diagramma di applicazione:
4K ultra esile HDMI tramite metro Exender di HDBaseT 70 con 6 porti di uscita di HDBaseT
