18Gbps 2,0 video HDMI sopra il riempitivo della fibra con l'audio estrazione

Questo video di 18Gbps HDMI2.0 sopra il riempitivo di fibra ottica con l'audio estrazione può estendere il segnale di HDMI fino a 3300 metri feet/1000 (sopra cavo a fibre ottiche monomodale) o a 1000 metri feet/300 (sopra cavo a fibre ottiche misto). La video risoluzione spetta al 4:4 di 4K2K@60Hz: 4. il trasmettitore sostiene l'uscita del ciclo, audio embeding e funzione di gestione di EDID. Il ricevitore sostiene l'audio funzione di estrazione. Inoltre, il riempitivo sostiene il controllo di IR ed il segnale bidirezionali RS-232 passaggio-attraverso. Può permettere che controlliate facilmente il visualizzatore dal lato di fonte del segnale o controlliate il dispositivo di fonte del segnale dal lato dell'esposizione quando per mezzo di questo riempitivo.



Tecnico del video di 18Gbps HDMI2.0 sopra il riempitivo di fibra ottica:
Conformità di HDMI	HDMI 2.0b
Conformità di HDCP	HDCP 2,2
Larghezza di banda video	18Gbps
Video risoluzione	480i~1080p50/60Hz, 4Kx2K@24/30Hz, 4k2k@60Hz
Spazio di colore	RGB, 4:4 di YCbCr: 4/4:2: 2, 4:2 di YUV: 0
Intensità del colore	8/10/12-bit (1080P60Hz) 8 bit (4K60Hz)
Audio formati di HDMI	LPCM2/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby HD vero, Audio formati DTS, DTS-EX, DTS-96/24, alta ricerca di DTS, audio matrice di DTS-HD, DSD di HDMI
Distanza di trasmissione	Fino a 3300 metri feet/1000 sopra cavo a fibre ottiche monomodale; Fino a 1000 metri feet/300 sopra cavo a fibre ottiche misto;
Frequenza di IR	20KHz-60KHz
RS-232 Baud Rate	4800-115200bps
Protezione di ESD	Corpo umano model-±8kV (scarico dell'intraferro) & ±4kV (scarico del contatto)



Collegamento del video di 18Gbps HDMI2.0 sopra il riempitivo di fibra ottica

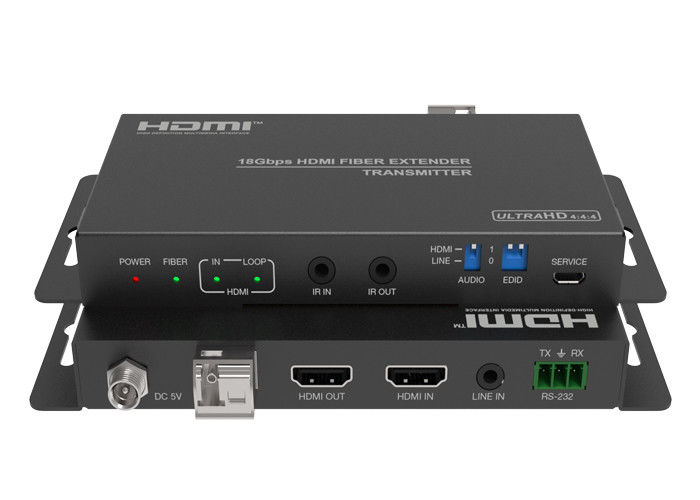

Trasmettitore	Input: 1 x HDMI IN [tipo una femmina di 19 perni] 1 LINEA di x IN [Mini-presa stereo di 3.5mm] 1 x IR IN [Mini-presa stereo di 3.5mm] 1 x RS-232 [connettore di 3.81mm Phoenix] 1 x ASSISTE [micro USB, aggiorna il porto] Uscita: 1 x HDMI FUORI [scrivere una femmina a macchina di 19 perni] 1 fibra ottica di x fuori [LC femminile] 1 x IR VERSO L'ESTERNO [Mini-presa stereo di 3.5mm]

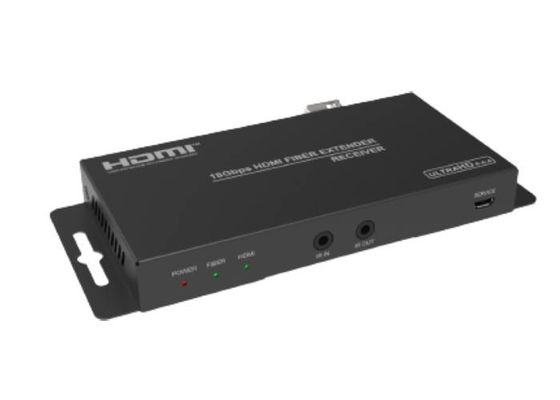

Ricevitore	Input: 1 fibra ottica di x in [LC femminile] 1 x IR IN [Mini-presa stereo di 3.5mm] 1x ASSISTONO [micro USB, aggiorna il porto] Uscita: 1 x HDMI FUORI [scrivere una femmina a macchina di 19 perni] 1 x RS-232 [connettore di 3.81mm Phoenix] 1 x IR VERSO L'ESTERNO [Mini-presa stereo di 3.5mm] 1 AUDIO di x VERSO L'ESTERNO [Mini-presa stereo di 3.5mm]
