Decodificatore KVM HD multi-screen all-in-one switch KVM basato su IP
L'Hd multi-immagine KVM all-in-one è un'utilizzazione completa della tecnologia di elaborazione di compressione video,
tecnologia di rete, tecnologia di visualizzazione, controllo centralizzato e altre tecnologie avanzate,
per costruire la rete IP come collegamento, impostare l'elaborazione di splicing video, la gestione collaborativa KVM,
elaborazione audio, controllo centralizzato e altre funzioni e codifica e decodifica in un'unica apparecchiatura.
Ha le caratteristiche di un server distribuito, in rete, visivo e decentralizzato.
considera pienamente le prestazioni chiave della sincronizzazione, del tempo reale, della compatibilità, dell'effetto respirazione e
riduzione del colore nell'elaborazione video. L'interfaccia HDMI supporta fino a 3840x2160@30Hz di ingresso e uscita,
schermo di splicing multi-screen, I / O, IR, controllo esterno RS232, che offre riduzione dei costi, cablaggio facile,
controllo visivo, controllo decentralizzato, per una varietà di scenari di applicazione video HD o 1080P.

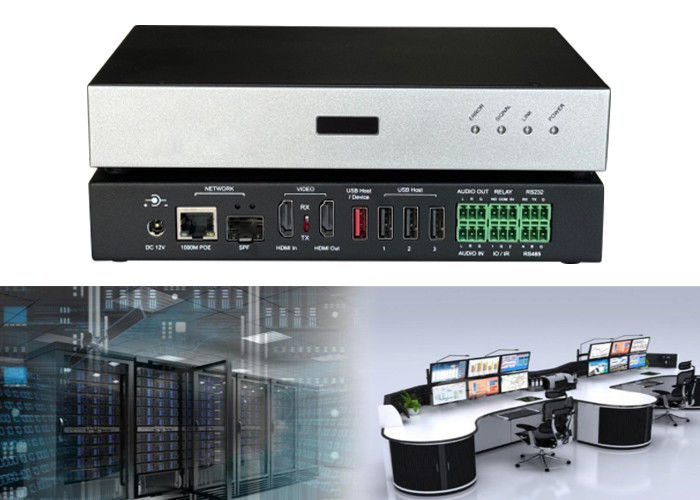

Può essere ampiamente utilizzato nel centro conferenze, centro espositivo, centro di comando, centro di trasporto, ecc.
2.Switch KVM basato su IP caratteristiche funzionali
- Codificatore decodificatore integrato, modalità di trasformazione del codice di chiamata;
- supporto ai protocolli H.264 e H.265 Codec;
- Veramente distribuito, senza server, senza altre attrezzature ausiliarie, completamente decentralizzato;
- Buone prestazioni in tempo reale, buona esperienza, uscita video da sede KVM e latenza media locale dell'host di 60 ms;
- Operazioni di visualizzazione delle operazioni, KVM e visualizzazione dei client;
- L'interfaccia HDMI supporta fino a 3840x2160@30Hz di ingresso e di uscita;
- Le prestazioni di sincronizzazione sono migliori, supportano schermo LCD, LED, DLP;
- Supporto decodifica multicanale, schermo singolo, 16 schermi, roaming, sovrapposizione;
- Supporta la predefinizione predefinita del layout della finestra;
- supporto per il pre-layout e il rilascio;
- Sottotitoli di supporto, scena, sondaggio di scena;
- Supporto per la personalizzazione dell'interfaccia.
- Switch KVM basato su IP
| numero di ordine |
nome |
Descrizione |

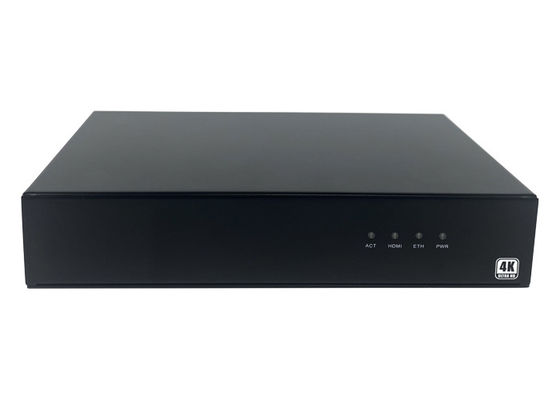

| 1 |
Luce pilota ACT |
- CPU e lampada di allarme di limite di temperatura
|
| Lampada pilota HDMI |
- La porta HDMI IN nel pannello posteriore è luminoso dopo l'ingresso del segnale
- Oppure la luce è quando la porta HDMI OUT del pannello posteriore è collegata alla estremità di uscita.
|
| ETH, lampada pilota |
- La porta di rete del pannello posteriore è collegato alla rete gigabit dopo la luce
|
| PWR, luce pilota |
|
| numero di ordine |
nome |
Descrizione |

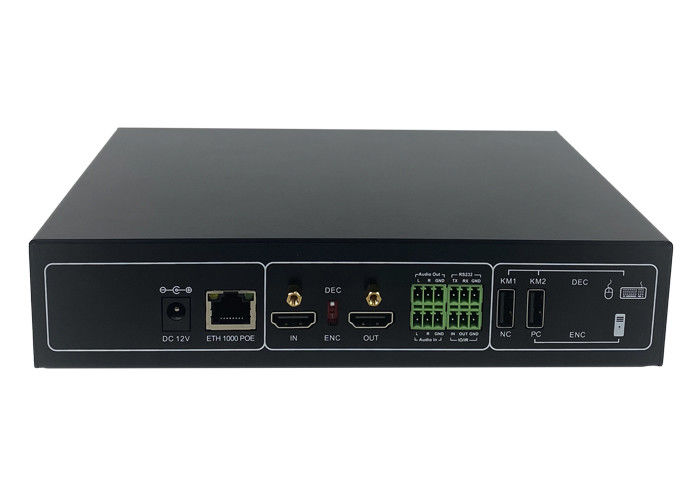

| 2 |
Interfaccia di alimentazione 12V DC |
- Interfaccia della testa principale dell'alimentazione a corrente continua a 12 V, utilizzata per collegare la testa di alimentazione a corrente continua di 5.5 * 2.1 e il backup reciproco dell'alimentazione POE di rete.
|
| 3 |
E TH 1000 POE |
- Interfaccia di rete Gigabit, supporto di alimentazione POE, switch gigabit e backup reciproco di alimentazione POE di rete.168. * *
|
| 4 |
HDMI IN
Interfaccia di ingresso video
|
- Utilizzato per l'ingresso video HDMI quando utilizzato come nodo di ingresso.
|
| 5 |
Interruttore di selezione |
- Utilizzato per la codifica dell'input e la decodifica dell'output
- Codice ENC, come nodo di ingresso, fonte di segnale
- Si tratta di decodifica DEC, come il nodo di uscita, nodo di sede KVM e nodo di inoltro IPC
|
| 6 |
HDMI OUT
Interfaccia di uscita video
|
- Per il segnale di ingresso suonare fuori, quando utilizzato come nodo di ingresso
- Utilizzare per collegare il lato di uscita HDMI come nodo di uscita
|
| 7 |
Interfaccia di uscita audio |
- 3.5mm 3 Pin interfaccia, per l'interfaccia di uscita audio analogica, L è il canale sinistro, R è il canale destro, GND è il terreno
|
| 8 |
Interfaccia di input audio |
- 3.5mm 3 pin analogica interfaccia di ingresso audio, L è il canale sinistro, R è il canale destro, GND è il terreno
|
| 9 |
R S232 Interfaccia |
- R S232 Interfaccia a 3 pin di porta seriale, funzione bidirezionale e trasmissione diretta da parte della rete, TX per l'invio, RX per la ricezione, GND per la terra.
|
| 10 |
Interfaccia IR / IO |
- IR / IO multiplexing 3pin interfaccia, IR e IO funzioni sono opzionali. L'IR può ricevere o inviare solo. IO supporta la ricezione o l'invio. IO ha due modi.
|
| 11 |
K M1 /NC |
- Questa interfaccia è NC non valida quando si entra nella modalità (ENC).
- Quando l'uscita (DEC) è in modalità KVM, questa interfaccia può collegare il mouse o la tastiera, nodo di uscita ordinario, l'interfaccia non funziona.
|
| 12 |
K M2 / PC |
- Quando si entra nella modalità (ENC), questo PC di interfaccia riceve l'interfaccia USB dell'host della fonte di segnale di controllo.
- Quando l'uscita (DEC) è in modalità KVM, questa interfaccia può essere collegata al mouse o alla tastiera, il nodo di uscita ordinario, l'interfaccia non funziona.
|
