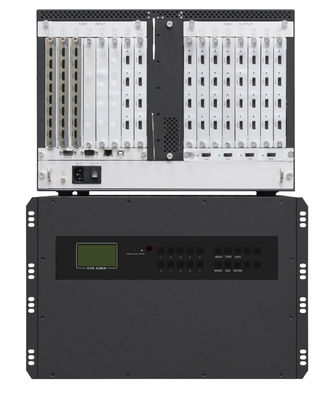

Controller per videowall serie WL-HDVP con custodia da 1 U, 2 U, 3,5 U e 7 U
5 semplici passaggi per selezionare il giusto modello di controller per video wall Winlink (WL-HDVP) per il tuo video wall.
Come selezionare ilWinlinkIl modello VWC (Video Wall Controller) che fa per te?
I controller Winlink VWC sono progettati in modo modulare con chassis, schede di ingresso, schede di uscita e altri componenti funzionali,
che rendono molto facile selezionare la configurazione.
Passaggio I: confermare il numero di porte di ingresso/uscita (I/O) richieste.
Prendi ad esempio un progetto di video wall 2x4.In questo caso, avresti bisogno di 8 uscite.Se, ad esempio, si collega a 8 segnali PC e
4 segnali DVD, il numero totale di ingressi sarebbe 12x.Con questo tipo di progetto video wall, puoi confermare l'output 8x e
12 segnali di ingresso.(Fare riferimento alla foto sotto)
Passaggio II: confermare le interfacce di segnale I/O.
Poiché le schede Input e Output di Winlink sono basate su un design modulare, l'utente deve specificare quali interfacce di segnale richiede in modo che lo chassis hardware possa essere popolato con le schede associate.In questo progetto, le uscite hanno interfacce DVI e gli ingressi sono interfacce HDMI e DVI.Ciò significa che sono necessarie più schede di uscita DVI, schede di ingresso HDMI e DVI.Winlink popolerà lo chassis con le relative schede I/O in base alla richiesta dell'acquirente in fabbrica prima della spedizione.
Scheda di ingresso HDMI a 4 canali
Scheda di ingresso DVI a 4 canali
Scheda di uscita DVI a 4 canali
Passaggio III: confermare le quantità della scheda I/O (o degli slot).
In questo progetto che richiede 8x uscite DVI, 8x ingressi HMDI e 4x ingressi DVI.
Avresti bisogno di 2 schede di ingresso HDMI a 4 canali (4 porte di ingresso per scheda), 1 scheda a 4 canali
Schede di ingresso DVI (4 porte di ingresso per scheda) e 2x schede di uscita DVI a 4 canali (4 porte di uscita per scheda).
Vedi sotto elenco:
Elenco schede I/O
Passaggio IV: seleziona il tuoWinlinktelaio.
Il Winlink WL-HDVP ha modelli che includono 1 U, 2 U, 3,5 U e 7U per lo chassis.Chassis di dimensioni 1U
che supporta 1 slot di ingresso e 1 slot di uscita. Chassis di dimensioni 2U che supporta 2 slot di ingresso e 2 slot di uscita.
3.5 chassis di dimensioni U che supporta 5 slot di input e 6 slot di output.Chassis di dimensioni 7U che supporta 8 slot di input
e 9 slot di uscita.
Ora hai la tua lista finale e puoi abbandonare il tuo ordine, quindi aspetta solo di goderti il tuo giorno di unbox!
Per maggiori dettagli, contattare Winlink tramitewww.video-wallcontroller.como sales@winlinktech.com.
