Dettagli:
|
| VGA: | Interfaccia HD15 e collegamento con 1 audio interfaccia 3,5 di supporto 640*480/85HZ a 1920*1200/60H | HDMI: | HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI incastonano audio |
|---|---|---|---|
| Video: | Identificazione automatica lo STetem dell'AMICO del、 di NTSC e di SECAM, collegamento con 1 audio in | USB: | Un'interfaccia standard di 2,0, può inserire il disco di U, incastona audio; Video、 TXT del MP3 del、 |
| Audio: | 3,5 l'audio interfaccia, sostiene i canali destri e sinistri e stereo, commutatore STnchronously del | Modo di controllo: | Chiave di caso del、 di IR |
| Alimentazione elettrica: | CA: 100 - 240 V | Potere: | 20w |
| Dimensioni (1U): | 1U cassa standard a 19 pollici, 442mm (L)*45mm (H)*242mm (W) | Peso (1U): | 2.5kg |
| Porta d'ingresso: | 1 porta d'ingresso del canale HDMI | Porto di uscita: | 9 porti di uscita dei canali HDMI |
| Evidenziare: | video regolatore della parete di 20W HDMI,Video regolatore della parete di lunghezza 442mm HDMI,regolatore della parete di 20W HDMI |
||

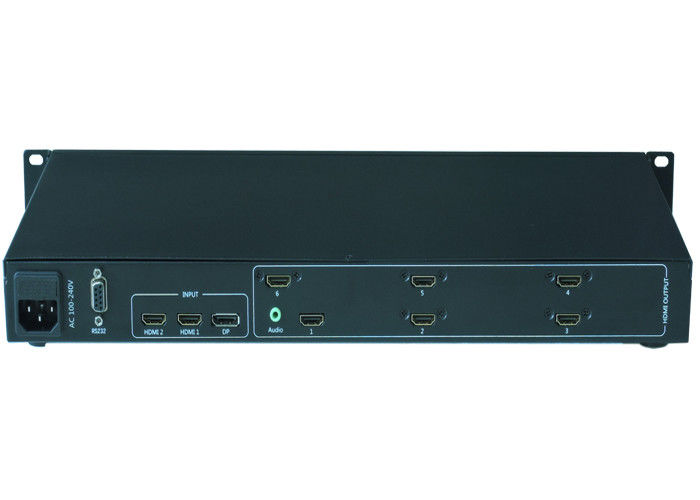

Multi video regolatore With Artistic Freedom della parete di angolo 20W HDMI
I. le istruzioni di installazione
Per salvare il vostro tempo prezioso, questo manuale non introduce il buonsenso del terreno comunale
uso degli apparecchi elettrici,
segua prego il buonsenso degli apparecchi elettrici comuni. Prima di per mezzo del dispositivo,
legga prego con attenzione le istruzioni operative in moda da potervi diventare rapidamente voi esperto
con l'incarico e l'uso del dispositivo.
II. i punti dell'installazione
1. Colleghi l'uscita di HDMI dell'unità di elaborazione d'impionbatura alla porta d'ingresso di HDMI dell'unità del display a cristalli liquidi,
ed ogni visualizzatore può essere collegato a tutto il porto di uscita di HDMI dell'unità di elaborazione d'impionbatura;
2. Colleghi la fonte del segnale da visualizzare a qualunque delle interfacce di HDMI1, di HDMI2 e di DP;
3. La prima volta installate il video regolatore della parete, dovete collegarti all'interfaccia RS232 di
il video regolatore della parete attraverso il cavo di serie.
Il diagramma dell'installazione è come segue:
III. potere sopra
Dopo che i cavi di cui sopra sono collegati, tappi nell'alimentatore a corrente alternata 100-240V,
accenda l'interruttore di accensione del dispositivo,
la luce di indicatore di potenza è rossa ed il dispositivo è nello stato di lavoro;
Ⅳ. Parametri tecnici
| Nome | Specificazione |
| Segnale in ingresso | |
| VGA |
Interfaccia HD15 e collegamento con 1 audio interfaccia di 3,5 Supporto 640*480/85HZ a 1920*1200/60HZ |
| HDMI | HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI incastonano audio |
| Video | Identificazione automatica lo STetem di NTSC, AMICO e SECAM, collegamento con 1 audio interfaccia di 3,5 |
| USB |
Un'interfaccia standard di 2,0, può inserire il disco di U, incastona audio; Video di sostegno, immagine, MP3, TXT |
| Segnale in uscita | Fino a 9 uscite del segnale di HDMI possono essere personalizzate con una risoluzione dell'uscita fino a 1920x1080@60HZ. |
| Interfaccia di HDMI | |
| Audio | 3,5 l'audio interfaccia, sostiene i canali destri e sinistri e stereo, commutatore STnchronously del segnale di avoirdupois |
| altri | |
| Modo di controllo | IR, chiave di caso |
| Alimentazione elettrica | CA: 100 - 240 V |
| Modello unito | Il giunto standard del quadrato, singola macchina personalizza un giunto di 2 - 9 |
| Potere | 20W |
| Dimensione di caso | |
| Dimensioni (1U) | 1U cassa standard a 19 pollici, 442mm (L)*45mm (H)*242mm (W) |
| Peso (1U) | 2.5KG |
| Nome di prodotto | Multi video regolatore With Artistic Freedom della parete di angolo 20W HDMI |
