Dettagli:
|
| TRASNMITTER: | TRASMETTITORE | Interfaccia: | Uscita di SDI (BNC femminile); Uscita di HDMI (tipo una femmina); Input di CC (femmina di 4pin LEMO) |
|---|---|---|---|
| Gamma di tensione di rifornimento: | CC 7-36V | Gamma di trasmissione: | 150 metri |
| Consumo di energia: | < 6W=""> | Dimensione: | (L x W x H): 95.4*152.2*26mm |
| Video formato introdotto: | SDI: 3G, HD e SD-SDI (selezionato automaticamente): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59. | Video intensità del colore di elaborazione: | RSSI-blu (5 LED); Collegamento-giallo; Video verde |
| Evidenziare: | Riempitivo senza fili di SDI HDMI,riempitivo senza fili di 150m HDMI,riempitivo di 150m HDMI Wifi |
||

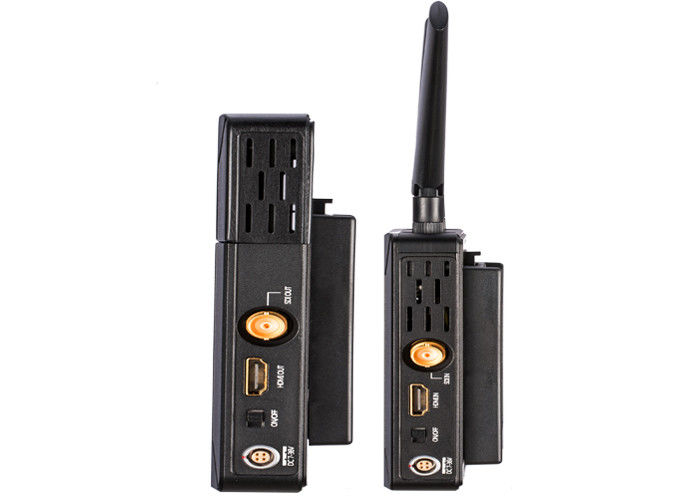

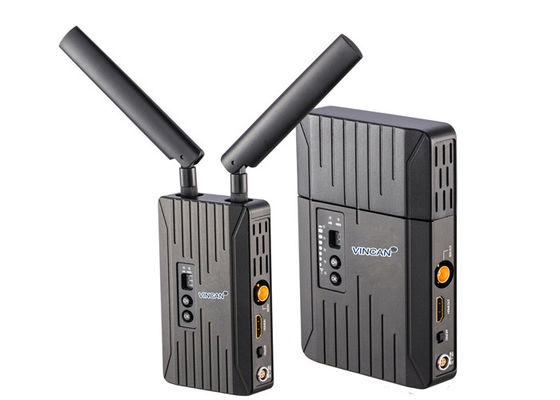

150 metri di riempitivo senza fili di 3G SDI HDMI senza qualsiasi latenza
PRO150,150 riempitivo senza fili dei tester WHDI HDMI&3G-SDI senza qualsiasi latenza
Caratteristiche:
1. Il fermaglio della batteria di Sony F970, conveniente per la batteria di campo installa e sostituzione.
2. Tutti i porti di uscita e dell'input hanno livello della protezione di +-8 il chilovolt ESD (HBM, scarico del contatto). Tappi & giochi – nessun software è richiesto.
3. spine di corrente professionali del perno LEMO di norma 4.
4. Ogni RX (ricevitore) accoppiato al TX unico (trasmettitore) in fabbrica.
5. metallo industriale e custodia in plastica con il raffreddamento e la durevolezza robusti.
6. antenna direzionale incorporata di RX.
7. indicatori del segnale per stato di potere senza fili, video stato ed il ricevitore RSSI.
8. La valigia dura fornire acqua e la prova di scossa al prodotto.
Specificazione
|
|
|
/ |
|
SDI: 3G, HD, |
|
|
|
|
|
|
e SD-SDI (selezionato automaticamente): |
|
||
|
|
|
|
|
|
||
|
Video formato dell'uscita |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Video intensità del colore di elaborazione |
|
Collegamento-giallo; Video verde |
|
RSSI-blu (5 LED); Collegamento-giallo; |
|
|
|
|
|
Video verde |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Banda di frequenza |
|
5.1-5.9GHz, configurabile con la Cina, |
|
5.1-5.9GHz, configurabile con la Cina, |
|
|
|
|
Nord America, Europa, ecc |
|
Nord America, Europa, ecc |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Modo di modulazione |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Potere della trasmissione |
|
15dBm massimo |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sensibilità del ricevitore |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Larghezza di banda occupata |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gamma di temperature |
|
0-40℃ (temperatura di lavoro); |
|
0-40℃ (temperatura di lavoro); |
|
|
|
|
|
-20-60℃ (temperatura di stoccaggio) |
|
-20-60℃ (temperatura di stoccaggio) |
|
|
|
|
|
|
|
|
|
|
Installazione
1) Assicuri che la video uscita di fonte della macchina fotografica sia OKAY ed il monitor di HD è alimentato sopra ed è commutato a video input collegato
porto.
2) Assicuri che 2 antenne di TX siano installate. Per i risultati ottimali metta le antenne doppie sotto forma «di V» e mantenga la linea sgombra di
vista fra il trasmettitore ed il ricevitore. Sotto figura per il vostro riferimento
3) Assicuri tutti gli input, uscita SDI o cavi di HDMI sono collegati.
4) Assicuri che sia il trasmettitore che il ricevitore siano alimentati via la batteria o l'input di CC. Poi accenda l'interruttore di accensione del trasmettitore e del ricevitore rispettivamente. L'indicatore di potenza poi si accenderà.
5) Assicuri che il trasmettitore ed il ricevitore sia messo con la stessa frequenza.
6) Se la macchina fotografica è sopra ed il video input è GIUSTO, indicatore del lato di TX il VIDEO si accenderà.
7) Prima che RX finisca il collegamento senza fili con TX, gli indicatori di RSSI ed i VIDEO indicatori sono disinseriti; quando il collegamento senza fili è fatto, gli indicatori di RSSI
accenda in primo luogo ed indichi la potenza del segnale. Se il ricevitore individua il video normale senza fili internamente dall'interfaccia radio, VIDEO
l'indicatore si accenderà. Prima di quello, se di HDMI o di SDI del video il porto fuori del ricevitore ha monitor di HD collegato, visualizzerà un OSD di
Collegamento che si collega così nella la figura qui sotto.
8) Il sistema passare 20-30 secondi che costruiscono il collegamento, secondo la forza di collegamento e lo stato del canale di segnale. Quando il collegamento senza fili è
ha stabilito la luce di RSSI si illuminerà, indicando la potenza del segnale senza fili corrente, gli indicatori di VIDO si accenderanno ed il monitor collegato di HD
giocherà il video e l'audio in tempo reale.
Selezione di frequenza
Il sistema senza fili della trasmissione funziona nella banda di frequenza 5.1-5.9GHz e può essere configurato flessibilmente ad altre bande di DOTTRINA o conceduta una licenza a a
accomodi le regioni globali differenti. Il pannello frontale del trasmettitore caratterizza un bottone di selezione di frequenza (vedi sotto l'illustrazione), che
fornisce un massimo di 4 canali di frequenza realizzabili e sostiene un massimo di 4 unità simultanee del ricevitore.
