Dettagli:
|
| Risoluzione: | 4k*2k 60Hz (YUV 4:2:0) | filtro wdm: | Filtro integrato da 1310 nm/1550 nm |
|---|---|---|---|
| Segnali di ingresso e di uscita: | Livello TMDS (conformemente a DVI1.0) | Dimensione del modulo (millimetri): | 59.5LX20.0WX10.5H |
| connettore ottico: | 1x connettore LC | Connettore elettrico: | Collegamento HDMI |
| Fibra raccomandata: | OM3 MM Fibra o Fibra monomodo | Estendere la distanza: | 300 metri |
| Evidenziare: | video riempitivo di 300m HD,video riempitivo di 1310nm HD,mini HDMI riempitivo di 1550nm |
||
1xLC Mini 300m HD Video Extender 1310nm 1550nm con presa HDMI
1xLC HDMI Fiber Extender 1310/1550nm 300m
Caratteristiche:
***Risoluzione fino a 3840*2160/30Hz ((Y:U:V 4:44);
***Supporta la risoluzione 3840*2160/30Hz2:0)
***estesi i dati DVI fino a 300 metri su OM3 MMF o SMF Fiber;
***supporto HDCP;
***Dispositivo staccabile con 1x LC OM3 MM Fiber o SM Fiber;
***I moduli sono abbastanza compatti da poter essere collegati direttamente a fonti grafiche e display adottando prese HDMI;
***Include due (2) adattatori di alimentazione a corrente continua +5 V per il trasmettitore e il ricevitore;
***connessione di alimentazione micro USB-B;
***Sicurezza dei dati con emissioni RFI/EMI trascurabili e perdita di qualità video a causa dell'assenza di conduttore di rame;
Applicazioni:
***FPD, PDP e proiettori digitali per apparecchiature mediche, aeronautiche, controllo del traffico, fabbriche e banche
***FPD e proiettori digitali in sala conferenze e auditorium
***Chiosco con FPD digitali che mostrano display grafici a pieno movimento da sistemi remoti
***Display PDP per informazioni nei siti pubblici
***Cartelloni a LED nelle strade e negli stadi
Diagramma di applicazione:

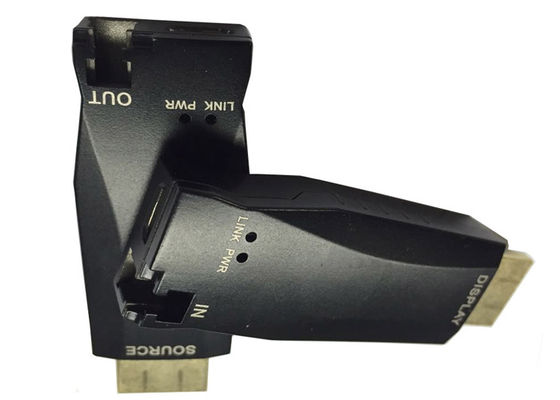

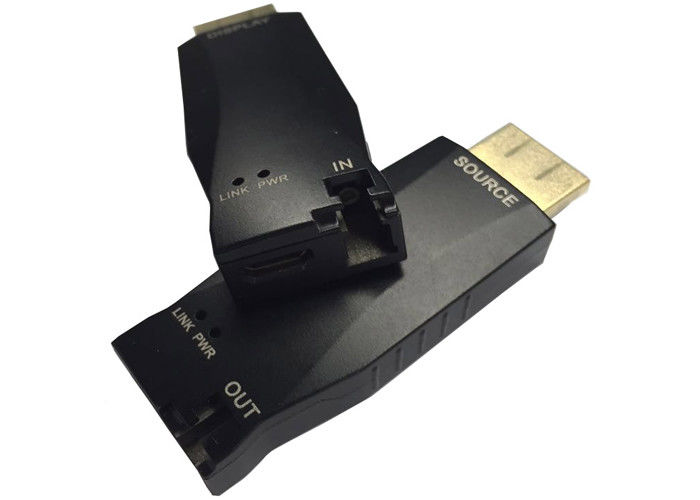

Immagine dei prodotti:
Descrizione:
Il modulo di estensione ottica WLHDMI-304S-TR è costituito da un modulo trasmettitore e un modulo ricevitore, ciascuno dei quali ha un connettore LC e una spina HDMI.Gli utenti possono decidere la lunghezza dell'estensione a loro discrezione scegliendo la lunghezza dei cavi in fibra ottica con ferrule LC alle estremitàOffre segnali grafici TMDS estensibili fino ai limiti della larghezza di banda modale delle fibre di vetro multi-mode OM3 selezionate o delle fibre mono-mode.
La comunicazione tra il WLHDMI-304S-T e il WLHDMI-304S-R è bidirezionale, la velocità di trasmissione dati da T a R è di 10,2 Gb/s con 1310 nm e da R a T è di 250 Mb/s con 1550 nm,i segnali ottici 1310nm e 1550nm sono multiplexati a una fibra con un filtro WDM 1310/1550nm all'interno dell'estensore HDMI.
Il WLHDMI-304S HDMI Extender è compatibile con lo standard HDMI 1.4, supporta una risoluzione fino a 3840*2016/30Hz (YUV 4:4:4) o 3840*2016/60Hz (YUV 4:2Supporta distanze fino a 300 m su OM3 MMF e SMF.
Gli estensori sono costituiti da tre parti:
- Un trasmettitore; P/N: WLHDMI-304S-T
- Un ricevitore; P/N: WLHDMI-304S-R
- Due adattatori AC da 110V a 240V con presa DC 5V a 1A
Specifiche tecniche
-Specificità
-Specificativi generali
|
|
Parametro |
Specificità |
|
Risoluzione |
4k*2k 30Hz |
3840x2160/30Hz (YUV 4:4:4) |
|
4k*2k 60Hz |
3840x2160/60Hz.2:0) |
|
|
Componenti |
Diodi laser nel modulo Tx |
1310 nm FP laser e 1550 nm PIN PD |
|
Diodi fotovoltaici nel modulo Rx |
1550 nm FP laser e 1310 nm PIN PD |
|
|
Filtro WDM |
Filtro integrato da 1310 nm/1550 nm |
|
|
Altri dispositivi |
Segnali di ingresso e di uscita |
Livello TMDS (conformemente a DVI1.0) |
|
Tasso di trasferimento dei dati (dati grafici) |
Max. 3,4 Gbps |
|
|
Frequenza massima del pixel clock |
340 Mb/s |
|
|
Tasso di bit video massimo |
10.3Gb/s |
|
|
Jitter totale alla fine dell'uscita Rx |
Max. 309 PS |
|
|
Intercanali obliquati |
Max. 6ns |
|
|
Optico |
Bilancio dell'energia di collegamento |
Min 8,5 dB |
|
Meccanica |
Dimensione del modulo (mm) |
59.5LX20.0WX10.5H |
|
Collegamento |
Collegamento ottico |
1x connettore LC |
|
Collegamento elettrico |
Collegamento HDMI |
|
|
Fibra raccomandata |
OM3 MM Fibra o Fibra monomodo |
|
|
Estendere la distanza |
300 metri |
|
Classificazione massima assoluta
|
Parametro |
Il simbolo |
Minimo |
Massimo |
Unità |
|
Tensione di alimentazione |
VCC |
- Zero.3 |
+ 6.0 |
V. |
|
Voltaggio di ingresso e di uscita |
Vin/out |
- Zero.3 |
VCC |
V. |
|
Temperatura di funzionamento |
In alto |
0 |
70 |
°C |
|
Umidità relativa di esercizio |
RHop |
5 |
80* |
% RH |
|
Temperatura di conservazione |
Tsto |
- Quaranta. |
+ 85 |
°C |
|
Umidità relativa di stoccaggio |
RHto |
5 |
95* |
% RH |
Condizioni di esercizio
Modulo trasmettitore (convertitore E-to-O)P/N WLHDMI-302S-T
|
|
Parametro |
Il simbolo |
Minimo |
Tipico |
Massimo |
Unità |
|
Fornitore di energia |
Tensione di alimentazione |
Vcc |
4.5 |
5.0 |
5.5 |
V. |
|
Corrente di alimentazione |
ITcc |
- |
280 |
320 |
mA |
|
|
Dissipazione del potere |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Rifiuto dell'alimentazione |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Carico di ingresso dati |
RLD |
|
50 |
|
Ω |
|
Tensione di alimentazione grafica |
GVCC |
+3.1 |
+3.3 |
+3.5 |
V. |
|
|
Voltaggio di oscillazione di uscita a senso unico |
GVISWING |
0.4 |
- |
0.8 |
V. |
|
|
Collegamento ottico |
10Trasmettitore a.2 Gb/s |
|||||
|
Potenza di uscita ottica |
Po. |
- Sei.0 |
|
0 |
dBm |
|
|
Tasso di dati |
B |
|
10.3 |
|
Gb/s |
|
|
Ricezione della lunghezza d'onda |
λ |
1260 |
1310 |
1360 |
nm |
|
|
Pronto soccorso |
E '... |
3.5 |
|
7 |
dBm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
250Mb/s Ricevitore |
||||||
|
Ricezione di potenza ottica |
Po. |
- 25 |
|
0 |
dBm |
|
|
Tasso di dati |
B |
|
250 |
|
Mb/s |
|
|
Ricezione della lunghezza d'onda |
λ |
1490 |
1550 |
1610 |
nm |
|
|
Segnale rilevato buono |
SDg |
|
|
- 25 |
dBm |
|
|
Non rilevazione del segnale |
SDf |
- 27 |
|
|
dBm |
|
|
Bilancio dell'energia di collegamento |
Pbgt |
9.0 |
|
|
dB |
|
|
Jitter totale |
TRgitter |
|
|
309 |
ps |
|
modulo ricevitore; P/N: WLHDMI-302S-R
|
|
Parametro |
Il simbolo |
Minimo |
Tipico |
Massimo |
Unità |
|
Fornitore di energia |
Tensione di alimentazione |
Vcc |
4.5 |
5.0 |
5.5 |
V. |
|
Corrente di alimentazione |
IRcc |
- |
280 |
320 |
mA |
|
|
Dissipazione del potere |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Rifiuto dell'alimentazione |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Carico di uscita dei dati |
RLD |
|
50 |
|
Ω |
|
Tensione di alimentazione grafica |
GVCC |
+3.1 |
+3.3 |
+3.5 |
V. |
|
|
Voltaggio di oscillazione di uscita a senso unico |
GVISWING |
0.4 |
- |
0.8 |
V. |
|
|
Collegamento ottico |
10.2Gb/s Ricevitore |
|||||
|
Ricezione di potenza ottica |
Po. |
- Quattordici.5 |
|
0 |
dBm |
|
|
Tasso di dati |
B |
|
10.3 |
|
Gb/s |
|
|
Ricezione della lunghezza d'onda |
λ |
1260 |
1310 |
1360 |
nm |
|
|
Segnale rilevato buono |
SDg |
|
|
- 14 anni. |
dBm |
|
|
Non rilevazione del segnale |
SDf |
- 15 |
|
|
dBm |
|
|
Bilancio dell'energia di collegamento |
Pbgt |
8.5 |
|
|
dB |
|
|
Jitter totale |
TRgitter |
|
|
309 |
ps |
|
|
Trasmettitore da 250 Mb/s |
||||||
|
Potenza di uscita ottica |
Po. |
- Nove.0 |
|
-3 |
dBm |
|
|
Tasso di dati |
B |
|
250 |
|
Mb/s |
|
|
Ricezione della lunghezza d'onda |
λ |
1490 |
1550 |
1610 |
nm |
|
|
Pronto soccorso |
E '... |
9 |
|
|
dBm |
|
|
Δλ |
|
|
|
4 |
nm |
|
Specificativi raccomandati dei cavi a fibra ottica
|
Parametri |
Condizioni |
Specificità |
|
Tipo di fibra |
|
OM3 MM Fibre o SM Fibre |
|
Attenuazione dei cavi a fibra |
SM Fibra λ = 1310 nm |
Max. 0,5 dB/km |
|
OM3 MM Fibra λ = 1310 nm |
Max. 3,5 dB/km |
|
|
Distanza di estensione |
Fibre SM |
300 metri |
|
Fibra OM3 MM |
300 m |
|
|
Sbalzo |
|
Max. 0,4 ns |
|
Attenuazione dell'inserimento |
|
Max. 0,5 dB |
|
Attenuazione ottica totale |
In estensione di 330 ft (100 metri) |
Max. 1,5 dB |
Nota*: alcuni accoppiatori in plastica per fissare due connettori LC non sono riusciti a rientrare.
Disegno
Installazione:
Nota: Si prega di installare l'estensore HDMI ottico secondo il seguente passaggio, se no, l'estensore
Non dovrebbe funzionare.
1. Collegare il WLHDMI-304S-T alla sorgente video e collegare il WLHDMI-304S-R al
visualizzazione;
2. collegare la fibra tra il WLHDMI-304S-T e il WLHDMI-304S-R,
3Collegare l'alimentazione esterna a WLHDMI-304S-T e WLHDMI-304S-R.
4.Applicare la potenza al sistema.
