Dettagli:
|
| Conformità di HDMI: | HDMI 2,0 | Conformità di HDCP: | HDCP 2,2/HDCP 1,4 |
|---|---|---|---|
| Larghezza di banda video: | 18Gbps | Video risoluzione: | Fino al 4:4 4K60Hz: 4 |
| Spazio di colore: | 4:4 YCbCr/di RGB: 4, 4:2 di YCbCr: 2/4:2: 0, 4:4 di YUV: 4 | protezione di ESD: | Modello del corpo umano — ±8kV (scarico) dell'intraferro &±4kV (scarico del contatto) |
| Alloggio: | Recinzione del metallo | Colore: | Nero |
| Dimensioni: | Trasmettitore/ricevitore: 61mm [W] x 88mm [D] x 18mm [H] | Peso: | Trasmettitore: 160g, ricevitore: 155g |
| Alimentazione elettrica: | Input: CA 100 - 240V 50/60Hz ha prodotto: CC 12V/1A | Consumo di energia: | 3,84 W |
| Evidenziare: | video riempitivo di 18Gbps HD,Video riempitivo di HDMI2.0 HD,18Gbps HDMI sopra CAT Extender |
||

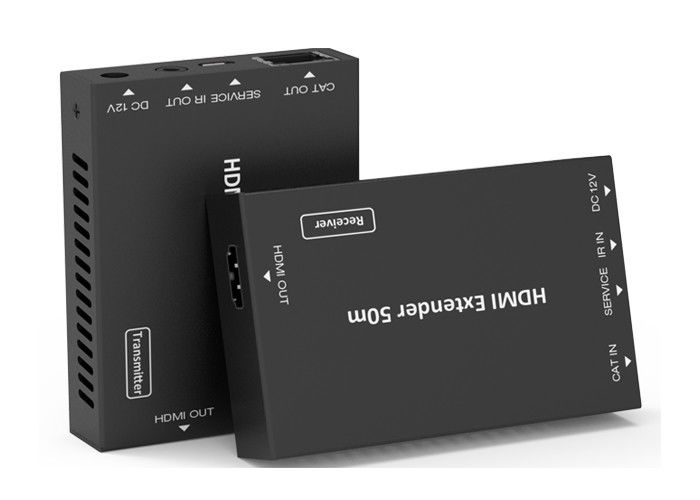

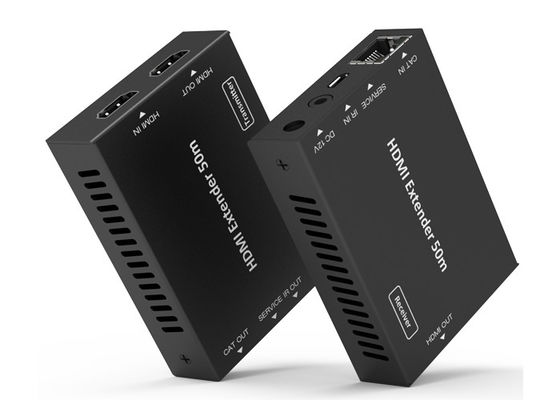

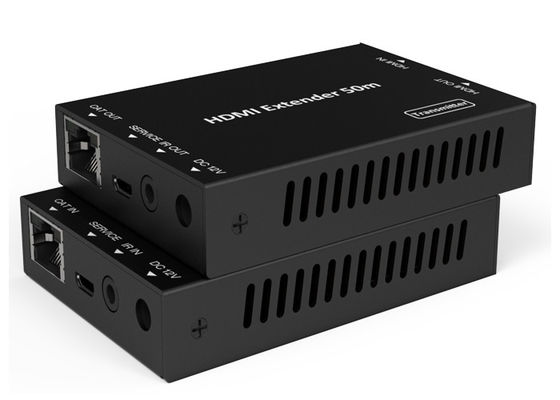

video riempitivo di 18Gbps HD 50 metri di HDMI sopra CAT Metal Enclosure
18Gbps HDMI sopra CAT Extender 50 metri
1. Introduzione
Il riempitivo di HDMI 18Gbps può estendere l'alto video della definizione/segnale audio ed il IR unidirezionale e la distanza è fino a 164ft/50 metri fra il trasmettitore ed il ricevitore sopra un singolo cavo Cat5e/6. Sostiene la risoluzione fino al 4:4 di 4K2K@60Hz: 4, 18Gbps e HDCP 2,2. Inoltre, il riempitivo è fornito del IR unidirezionale passaggio-attraverso cui tiene conto controllo di fonte ed un'uscita del ciclo di HDMI.
Il riempitivo comprende due unità: unità del trasmettitore ed unità del ricevitore. L'unità del trasmettitore è responsabile della cattura del segnale in ingresso di HDMI e porta il segnale via un cavo redditizio Cat6 e l'emissione dei segnali di controllo di IR. L'unità del ricevitore è responsabile della ricezione segnale di controllo di HDMI del IR del segnale e di trasmissione.
Il riempitivo offre la soluzione più conveniente per l'estensione di HDMI sopra un singolo Cat5e/6 con la capacità interurbana ed è la soluzione perfetta per tutta l'applicazione.
2. Caratteristiche
☆ HDMI 2,0, HDCP 2,2/HDCP 1,4 e DVI 1,0 compiacente
Il ☆ sostiene la larghezza di banda 18Gbps
Il ☆ sostiene la video risoluzione dell'uscita e dell'input fino al 4:4 di 4k2k@60Hz: 4, estendono
distanza fino a 164ft/50 metri
Il ☆ sostiene un'uscita del ciclo di HDMI
Il ☆ sostiene il IR unidirezionale passaggio-attraverso
Il ☆ sostiene la funzione di HDR
Il ☆ sostiene la funzione di poc (potere sopra cavo), significa che qualsiasi trasmettitore
o il ricevitore è l'alimentazione elettrica dall'adattatore di potere 12V/1A, l'altro non fa
abbia bisogno dell'alimentazione elettrica.)
Il ☆ sostiene la funzione automatica della copia EDID
Progettazione compatta del ☆ per installazione facile e flessibile.
3. Indice del pacchetto
①Riempitivo di 1× HDMI 18Gbps (trasmettitore)
②Riempitivo di 1× HDMI 18Gbps (ricevitore)
③Cavo dell'artificiere di 1× IR (1,5 metri)
④cavo del ricevitore di 1× 20~60KHz IR (1,5 metri)
⑤1× 12V/1A che chiude l'adattatore a chiave di potere
⑥4× che monta le orecchie
⑦Manuale dell'utente 1×
4. Specifiche
| Tecnico | ||
| Conformità di HDMI | HDMI 2,0 | |
| Conformità di HDCP | HDCP 2,2/HDCP 1,4 | |
| Larghezza di banda video | 18Gbps | |
| Video risoluzione | Fino al 4:4 4K60Hz: 4 | |
| Spazio di colore | 4:4 YCbCr/di RGB: 4, 4:2 di YCbCr: 2/4:2: 0, 4:4 di YUV: 4 | |
| Intensità del colore |
8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2: 2/4:2: 0) 8 bit (4:4 4K60Hz: 4) |
|
| Audio formati di HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS Master di HD, DTS HD-HRA, DTS-X |
|
| Protezione di ESD | Modello del corpo umano — ±8kV (scarico) dell'intraferro &±4kV (scarico del contatto) | |
| Collegamenti | ||
| Trasmettitore |
Input: tipo A [19-pin di 1x HDMI femminile] 1x ASSISTONO [micro USB, aggiorna il porto] Uscite: tipo A [19-pin di 1x HDMI femminile] 1x IR VERSO L'ESTERNO [Mini-presa stereo di 3.5mm] CAT 1x VERSO L'ESTERNO [RJ45, una femmina di 8 perni] |
|
| Ricevitore |
Input: 1x IR IN [Mini-presa stereo di 3.5mm] CAT 1x IN [RJ45, una femmina di 8 perni] 1x ASSISTONO [micro USB, aggiorna il porto] Uscite: tipo A [19-pin di 1x HDMI femminile] |
|
| Meccanico | ||
| Alloggio | Recinzione del metallo | |
| Colore | Nero | |
| Dimensioni |
Trasmettitore/ricevitore: 61mm [W] x 88mm [D] x 18mm [H] |
|
| Peso | Trasmettitore: 160g, ricevitore: 155g | |
| Alimentazione elettrica |
Input: CA 100 - 240V 50/60Hz Uscita: CC 12V/1A |
|
| Consumo di energia | 3,84 W | |
| Temperatura di funzionamento | 32 - 104°F/0 - 40°C | |
| Temperatura di stoccaggio | -4 - 140°F/-20 - 60°C | |
| Umidità relativa | 20 - RH di 90% (nessuna condensazione) | |
| Risoluzione/distanza | 4K60 - Piedi/metri | 4K30 / 1080P - piedi/metri |
| CAT5e | 164ft/50M | 164ft/50M |
| CAT6/6a/7 | 197ft/60M | 230ft/70M |
| HDMI IN/OUT | 10ft/3M | 30ft/10m |
| L'uso «del cavo di HDMI ad alta velocità premio» altamente è raccomandato. | ||
5. Comandi e funzioni di operazione
5,1 pannello del trasmettitore
| Numero | Nome | Descrizione di funzione |
| 1 | HDMI FUORI | Il porto di uscita del ciclo di HDMI, si collega al visualizzatore di HDMI quali la TV o il proiettore con un cavo di HDMI. |
| 2 | HDMI DENTRO | La porta d'ingresso di HDMI, si collega al dispositivo di fonte di HDMI quali il DVD o il giocatore PS4 con un cavo di HDMI. |
| 3 | CAT FUORI | Colleghi al CAT in porto sul lato sbagliato con un cavo CAT6. |
| 4 |
Indicatore di potenza Lampada (verde) |
La lampada si illuminerà quando il trasmettitore è alimentato sopra. |
| 5 |
Segnale di dati Spia (Arancia) |
La lampada si illuminerà quando il trasmettitore ed il ricevitore hanno trasmissione del segnale. |
| 6 | Porto di SERVIZIO | Per uso aggiornato dei firmware. |
| 7 | IR FUORI | Colleghi al cavo a larga banda dell'artificiere di IR. Il segnale di IR proviene dal IR in porto del ricevitore. |
| 8 | CC 12V |
Alimentazione elettrica di CC 12V/1A della spina nell'unità e collegare l'adattatore ad uno sbocco di CA. (Nota: Il riempitivo sostiene la funzione di poc, significa che il trasmettitore o il ricevitore è l'alimentazione elettrica dall'adattatore di potere 12V/1A, l'altro non ha bisogno dell'alimentazione elettrica.) |
5,2 pannello del ricevitore
| Numero | Nome | Descrizione di funzione |
| 1 | HDMI FUORI | Il porto di uscita di HDMI, si collega al visualizzatore di HDMI quali la TV o il proiettore con un cavo di HDMI. |
| 2 | CAT DENTRO | Colleghi al CAT VERSO L'ESTERNO porto sull'estremità del trasmettitore con un cavo CAT6. |
| 3 |
Indicatore di potenza Lampada (verde) |
La lampada si illuminerà quando il ricevitore è alimentato sopra. |
| 4 |
Segnale di dati Spia (Arancia) |
La lampada si illuminerà quando il trasmettitore ed il ricevitore hanno trasmissione del segnale. |
| 5 | Porto di SERVIZIO | Per uso aggiornato dei firmware. |
| 6 | IR DENTRO | Colleghi al cavo a larga banda del ricevitore di IR. Il segnale di IR invierà al IR VERSO L'ESTERNO porto del trasmettitore. |
| 7 | CC 12V |
Alimentazione elettrica di CC 12V/1A della spina nell'unità e collegare l'adattatore ad uno sbocco di CA. (Nota: Il riempitivo sostiene la funzione di poc, significa che il trasmettitore o il ricevitore è l'alimentazione elettrica dall'adattatore di potere 12V/1A, l'altro non ha bisogno dell'alimentazione elettrica.) |
5,3 IR Pin Definition
La definizione del perno del ricevitore e dell'artificiere di IR come qui sotto:
Seguire è diagramma sistema di IR circa il metodo di uso del cavo di IR.
6. Esempio di applicazione
