Risoluzione massima del quadrato 4x1 Multiviewer 1920×1080P 60Hz di HDMI video
Multi-spettatore del quadrato di HDMI 4×1
1. introduzione
Lo multi-spettatore del quadrato di rendimento elevato 4×1 sostiene quattro itinerari HDMI che i contenuti elevati dell'input della definizione sono visualizzati simultaneamente su uno schermo di HDMI e su uno schermo di VGA. Sostiene l'audio uscita analogica che può essere fonte di input differente selezionata. Sostiene i cinque modi di esposizione di multi-vista. La risoluzione dell'uscita può essere regolato e sostiene il di massima elevazione a 1920× 1080@60Hz. Il prodotto può essere controllato tramite bottone e telecomando del pannello frontale.
2. caratteristiche
☆ HDMI 1,4, HDCP 1,4 compiacente
La risoluzione introdotta ☆ può automatizzare il riconoscimento.
(480i~1080P60,800x600~1920x1080)
La risoluzione dell'uscita del ☆ può essere selezionata tramite il bottone del su pannello ed il telecomando, il di massima elevazione a 1080P@60Hz (1920x1080P@60Hz, 1280x720P@60Hz)
Supporti audio del ☆ LPCM 2CH
Il ☆ sostiene i modi di 1/2/4 divista delle finestre
Il controllo del ☆ è tramite bottone e telecomando del su pannello
3. Indice del pacchetto
①Multi-spettatore del quadrato di 1× HDMI 4×1
②Adattatore di corrente continua di 1× 12V/1A
③Telecomando 1×
④2× che monta le orecchie
⑤Manuale dell'utente 1×

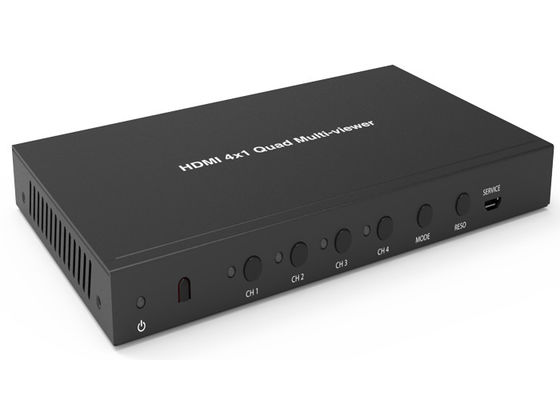

Come sotto sono le immagini per lo Multi-spettatore del quadrato di HDMI 4×1.
4. specifiche
|
Tecnico
|
|
Conformità di HDMI
|
HDMI 1,4
|
|
Conformità di HDCP
|
HDCP 1,4
|
|
Larghezza di banda video
|
4.95Gbps
|
|
Video risoluzioni
|
il di massima elevazione a 1920× 1080P@60Hz
|
|
Intensità del colore
|
8 bit
|
|
Spazio di colore
|
RGB, 4:4 di YCbCr: 4, 4:2 di YCbCr: 2
|
|
Audio formati analogici
|
LPCM2.0 44.1KHz 48KHz
|
|
Protezione di ESD
|
modello del Umano-corpo:
±8kV (scarico) dell'intraferro, ±4kV (scarico del contatto)
|
|
Collegamenti
|
|
Porti di input
|
tipo A [19-pin di 4x HDMI femminili]
1x SEVICER [micro USB, porto dell'aggiornamento]
|
|
Porti di uscite
|
tipo A [19-pin di 1x HDMI femminili]
1x VGA [VGA-D]
1x audio [Mini-presa stereo di 3.5mm]
|
|
Meccanico
|
|
Alloggio
|
Recinzione del metallo
|
|
Colore
|
Nero
|
|
Dimensioni
|
185mm (W)×111.8mm (D)×21mm (H)
|
|
Peso
|
500g
|
|
Alimentazione elettrica
|
Input: AC100~240V 50/60Hz, ha prodotto: DC12V/1A
(Le norme di US/EU, CE/FCC/UL hanno certificato)
|
|
Consumo di energia
|
5.28W (massimo)
|
|
Funzionamento
Temperatura
|
0°C ~ 40°C/32°F ~ 104°F
|
|
Temperatura di stoccaggio
|
-20°C ~ 60°C/-4°F ~ 140°F
|
|
Umidità relativa
|
RH di 20~90% (senza condensazione)
|
5. comandi e funzioni di operazione

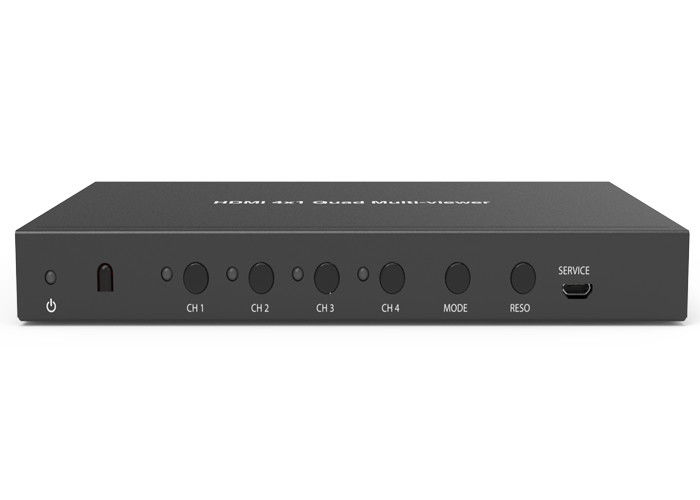

5,1 Front Panel
|
Numero
|
Nome
|
Descrizione di funzione
|
|
1
|
POTERE LED
|
Il LED illuminerà verde quando l'unità è
lavoro, rosso quando l'unità è nella modalità standby.
|
|
2
|
IR
|
Finestra del ricevitore di IR. Accetta il segnale telecomandato di questo dispositivo soltanto.
|
|
3
|
Bottone CH1/CH2/CH3/CH4
|
Bottone scelto del canale di ingresso (vedi per favore «la descrizione del dettaglio dei 6. modi di esposizione»).
|
|
4
|
Bottone di MODO
|
Premi questo bottone all'uscita ciclica del modo di esposizione di selezione (vedi per favore «la descrizione del dettaglio dei 6. modi di esposizione»). Premi questo bottone fino a 5s, lo schermo dell'uscita è esposizione a schermo pieno ed uguale di proporzione.
|
|
5
|
RESO
|
Risoluzione differente scelta di riciclaggio dell'uscita. Premi questo bottone fino a 5s alla struttura d'apertura o di chiusura dell'esposizione della finestra.
|
|
6
|
Porto di SERVIZIO
|
L'aggiornamento di Fireware ha usato. (Fabbrichi l'uso soltanto.)
|

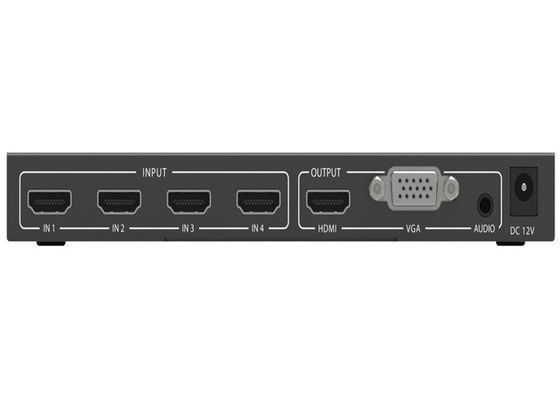

5,2 pannello posteriore
|
Numero
|
Nome
|
Descrizione di funzione
|
|
1
|
HDMI HA INTRODOTTO
|
Colleghi al dispositivo di fonte di HDMI quale il DVD
giocatore o PS4.
|
|
2
|
HDMI HA PRODOTTO
|
Colleghi al visualizzatore di HDMI quale la TV o
proiettore.
|
|
3
|
VGA HA PRODOTTO
|
Il porto di uscita di VGA, questo segnale in uscita del porto è lo stesso del porto di uscita di HDMI.
|
|
4
|
AUDIO USCITA
|
Porto di audio uscita analogico. (Nota: Se l'uscita di HDMI è il MODO 1, l'audio uscita segue il video contenuto. Se l'uscita di HDMI è il MODO 2/3/4/5, la stampa CH1/CH2/CH3/CH4 fino a 5s alla selezione dell'uscita audio o a per mezzo del telecomando all'audio uscita di selezione ciclica. Lo stato di difetto è schermo CH1
audio uscita.)
|
|
5
|
CC 12V
|
Inserisca l'alimentatore in CC 12V/1A l'unità ed ha collegato l'adattatore ad uno sbocco di CA.
|
6. modi di esposizione
Lo multi-spettatore del quadrato ha 5 modi di esposizione. Vedi prego la descrizione sotto del dettaglio.
MODO 1: Lo multi-spettatore del quadrato visualizzerà esclusivamente quattro input di HDMI. Premi il su pannello dei bottoni CH1/CH2/CH3/CH4 o per mezzo del telecomando di IR i bottoni di fonte 1/2/3/4 a selezionare la fonte di input, luce corrispondente del su pannello è sopra.
MODO 2: Lo multi-spettatore del quadrato divide quattro input di HD con la stessa dimensione e l'esposizione su uno schermo. Le luci del su pannello quattro è sopra. Nella finestra CH1, potete premere il su pannello del bottone CH1 o per mezzo del telecomando di IR il bottone di fonte 1 alla fonte di input ciclica di selezione quattro. Nella finestra CH2, potete premere il su pannello del bottone CH2 o per mezzo del telecomando di IR il bottone di fonte 2 alla fonte di input ciclica di selezione quattro… ecc.
Il resto può essere fatto allo stesso modo.
MODO 3: Lo multi-spettatore del quadrato divide quattro input e l'esposizione di HD su uno schermo. Le luci del su pannello quattro è sopra. Il metodo dell'operazione è lo stesso del MODO 2.
MODO 4: Lo multi-spettatore del quadrato divide due input di HD con la stessa dimensione e l'esposizione su uno schermo. Le luci del su pannello CH1/CH2 è sopra. Nella finestra CH1, potete premere il su pannello del bottone CH1 o per mezzo del telecomando di IR il bottone di fonte 1 alla fonte di input ciclica di selezione quattro. Sulla finestra CH2, potete premere il su pannello del bottone CH2 o per mezzo del telecomando di IR il bottone di fonte 2 alla fonte di input ciclica di selezione quattro.
MODO 5: Lo multi-spettatore del quadrato divide quattro input e l'esposizione di HD su uno schermo. Le luci del su pannello quattro è sopra. Il metodo dell'operazione è lo stesso del MODO 2.
7. telecomandato
: Premi questo bottone a fissare la modalità standby, premi questo bottone ancora per alimentare sull'unità.
: Premi questo bottone alla struttura di vetrina d'apertura o di chiusura.
Ricerca. : Premi questo bottone a risoluzione ciclica dell'uscita di selezione.
Modo:
: Premi questi bottoni a
selezione del modo di esposizione dell'uscita.
8. Esempio di applicazione
