Dettagli:
|
| Conformità di SDI: | 3G/HD/SD SDI | Distanza: | 5KM |
|---|---|---|---|
| Max Resolution: | 1080P@60Hz | Connettori di TX: | (1) SDI dentro, (1) st |
| Connettori di RX: | (1) SDI fuori, (1) st | Dimensioni: | 95 x 16 x 22mm (L/W/H) |
| Evidenziare: | Video riempitivo di SDI HD,video riempitivo di 5km HD,riempitivo di 3G SDI |
||

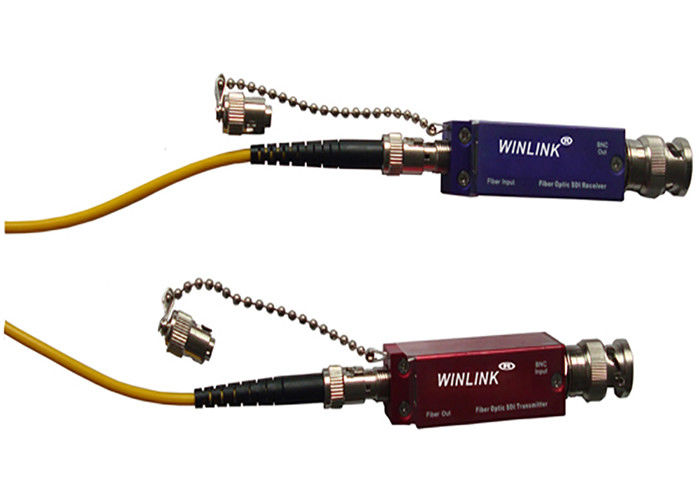

MINI 3G SDI HD video riempitivo di 1080P
1. descrizione di prodotto:
Il riempitivo della fibra di velocità della luce 3G-SDI estende il segnale 3D-SDI oltre una fibra monomodale, la distanza è fino a 5km, sostiene SMPTE424M (3G-SDI), SMPTE-292M (HD-SDI) e SMTPE-259 (SD-SDI). il MINI 3G lo SDI HD video riempitivo di 1080P ha un connettore della fibra della st
e un connettore elettronico di 75ohm BNC, la cassa compatta del metallo fornire buona prestazione di EMI e facile adattarsi.
2. Normale ed effettuare un analisi guasti:
| Simbolo del LED | Colore | Indicatore di TX | Indicatore di RX |
| Collegamento | Verde |
Per il collegamento della fibra: Ingannato: Lavoro del laser |
Per il collegamento della fibra: Ingannato: Ricevi il segnale ottico. |
| SIG | Verde |
Per il segnale di SDI: Ingannato: L'unità di TX riceve il segnale di fonte di SDI. |
Per SDI Signa: Ingannato: L'uscita del segnale di SDI è normale. |
| PWR | Rosso | Indicatore dell'alimentazione elettrica: Ingannato: L'alimentazione elettrica sta funzionando. | Indicatore dell'alimentazione elettrica: Ingannato: L'alimentazione elettrica sta funzionando. |
| Nome di prodotto | MINI 3G SDI HD video riempitivo di 1080P | ||
3. Gruppo di spedizione:
| oggetti | Qty. | Unità |
| Trasmettitore | 1 | pezzo |
| Ricevitore | 1 | pezzo |
| Cavo di USB | 2 | pc |
|
Il manuale dell'utente
|
1 | pezzo |

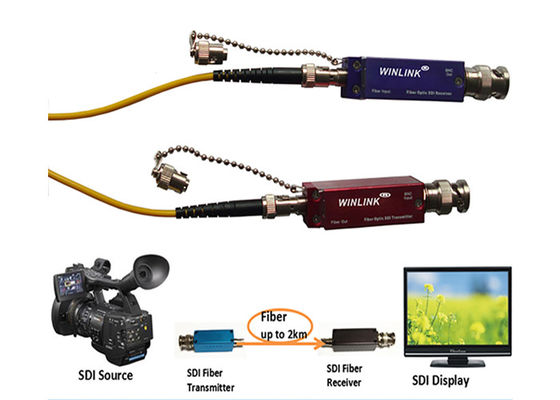

4. Diagramma di applicazione di MINI 3G SDI HD video riempitivo di 1080P:
